专利号: 2024106744875
申请人: 淮阴工学院
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

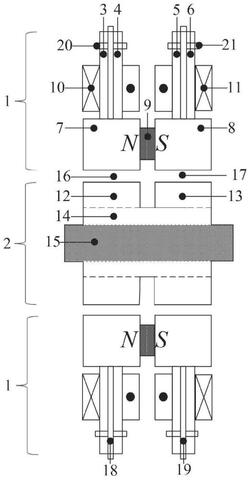

1.一种超轻型四极直流同极型混合磁轴承,其特征在于,包括定子(1)和转子(2);

定子包括四片环形铁芯(3、4、5、6)、左、右磁极铁芯(7、8),永磁体(9)与左、右线圈(10、

11)组成的整体;转子(2)由转轴(15)、轴向铁芯(14)和左、右径向铁芯(12、13)组成;

所述四片环形铁芯(3、4、5、6)包括左一环形铁芯(3)、左二环形铁芯(4)、右一环形铁芯(5)、右二环形铁芯(6);

四片环形铁芯(3、4、5、6)径向内侧均布4个磁极(3A,3B,3C,3D;4A,4B,4C,4D,5A,5B,

5C,5D;6A,6B,6C,6D),左、右磁极铁芯(7、8)与所述四片环形铁芯(3、4、5、6)内侧均布的4个磁极位置对应;左磁极铁芯(7)包括磁极铁芯一(7A)、磁极铁芯二(7B),磁极铁芯三(7C)、磁极铁芯四(7D);右磁极铁芯(8)包括磁极铁芯五(8A)、磁极铁芯六(8B)、磁极铁芯七(8C),磁极铁芯八(8D),永磁体(9)包括4个部分,分别为永磁体一(9A)、永磁体二(9B)、永磁体三(9C)、永磁体四(9D);磁极铁芯一(7A)、磁极铁芯二(7B),磁极铁芯三(7C)、磁极铁芯四(7D)分别与磁极铁芯五(8A)、磁极铁芯六(8B)、磁极铁芯七(8C),磁极铁芯八(8D)之间通过永磁体一(9A)、永磁体二(9B)、永磁体三(9C)、永磁体四(9D)连接;

左、右磁极铁芯(7、8)的中间部分沿径向向外延伸形成左、右延伸磁极铁芯(18、19),所述左、右延伸磁极铁芯(18、19)与四片环形铁芯形状相同,且所述左延伸磁极铁芯(18)位于左一、左二环形铁芯(3、4)之间,三者沿轴向叠压在一起形成一个整体,其上绕有左线圈(10);所述右延伸磁极铁芯(19)位于右一、右二环形铁芯(5、6)之间,三者沿轴向叠压在一起形成一个整体,其上绕有右线圈(11);

所述轴向铁芯(14)套接于转轴(15)上,且所述左、右径向铁芯(12、13)套接于所述轴向铁芯(14)上;

所述左、右磁极铁芯(7、8)与左、右径向铁芯(12、13)间存在左、右气隙(16、17)。

2.根据权利要求1所述的一种超轻型四极直流同极型混合磁轴承,其特征在于,所述左、右延伸磁极铁芯(18、19)与四片环形铁芯通过左、右螺栓(20、21)固定。

3.根据权利要求1或2所述的种超轻型四极直流同极型混合磁轴承,其特征在于,四片环形铁芯(3、4、5、6)、左、右径向铁芯(12、13)均由硅钢片叠压而成,所述左、右磁极铁芯(7、

8),轴向铁芯(14)由整块硅钢制成。

4.根据权利要求1所述的一种超轻型四极直流同极型混合磁轴承,其特征在于,所述永磁体一(9A)、永磁体二(9B)、永磁体三(9C)、永磁体四(9D)为4块长方体结构,其分别产生偏置磁通一(22A)、偏置磁通二(22B)、偏置磁通三(22C),偏置磁通四(22D);

偏置磁通一(22A)经过磁极铁芯一(7A)、永磁体一(9A)、左气隙(16)、左径向铁芯(12)、轴向铁芯(14)、右径向铁芯(13)、右气隙(17)、磁极铁芯五(8A)形成闭合路径;

偏置磁通二(22B)经过磁极铁芯二(7B)、永磁体二(9B)、左气隙(16)、左径向铁芯(12)、轴向铁芯(14)、右径向铁芯(13)、右气隙(17)、磁极铁芯六(8B)形成闭合路径;

偏置磁通三(22C)经过磁极铁芯三(7C)、永磁体三(9C)、左气隙(16)、左径向铁芯(12)、轴向铁芯(14)、右径向铁芯(13)、右气隙(17)、磁极铁芯七(8C)形成闭合路径;

偏置磁通四(22D)经过磁极铁芯四(7D)、永磁体四(9D)、左气隙(16)、左径向铁芯(12)、轴向铁芯(14)、右径向铁芯(13)、右气隙(17)、磁极铁芯八(8D)形成闭合路径。

5. 根据权利要求1所述的一种超轻型四极直流同极型混合磁轴承,其特征在于,所述左线圈(10)包括线圈一(10A)、线圈二(10B)、线圈三(10C)、线圈四(10D);所述右线圈(11)包括线圈五(11A)、 线圈六(11B)、线圈七(11C)、线圈八(11D);线圈二(10B)、线圈四(10D)、线圈六(11B)、线圈八(11D)串联为X方向控制绕组,线圈一(10A)、线圈三(10C)、线圈五(11A)、线圈七(11C)串联为Y方向控制绕组,由两个直流开关功放驱动分别产生控制磁通一(23)、控制磁通二(24);控制磁通一(23)、控制磁通二(24)分别在X方向、Y方向形成路径,具体如下:控制磁通一(23)在X方向的路径为左一、左二环形铁芯(3、4)、左延伸磁极铁芯(18)、磁极铁芯二(7B)、左气隙(16)、左径向铁芯(12)、轴向铁芯(14)、左气隙(16)、磁极铁芯四(7D)、左延伸磁极铁芯(18)、左一、左二环形铁芯(3、4);

控制磁通一(23)在Y方向的路径为左一、左二环形铁芯(3、4)、左延伸磁极铁芯(18)、磁极铁芯一(7A)、左气隙(16)、左径向铁芯(12)、轴向铁芯(14)、左气隙(16)、磁极铁芯三(7C)、左延伸磁极铁芯(18)、左一、左二环形铁芯(3、4);

控制磁通二(24)在X方向的路径为右一、右二环形铁芯(5、6)、右延伸磁极铁芯(19)、磁极铁芯六(8B)、右气隙(17)、右径向铁芯(13)、轴向铁芯(14)、右气隙(17)、磁极铁芯八(8D)、右延伸磁极铁芯(19)、右一、右二环形铁芯(5、6);

控制磁通二(24)在Y方向的路径为右一、右二环形铁芯(5、6)、右延伸磁极铁芯(19)、磁极铁芯五(8A)、右气隙(17)、右径向铁芯(13)、轴向铁芯(14)、右气隙(17)、磁极铁芯七(8C)、右延伸磁极铁芯(19)、左一、左二环形铁芯(5、6)。

6.根据权利要求1至5任一所述的一种超轻型四极直流同极型混合磁轴承,其特征在于:所述左、右磁极铁芯(7、8)正对左、右径向铁芯(12、13)的面积Sg由下式确定:;

其中,Fmax为径向最大承载力,μ0为真空磁导率,Bs为气隙饱和磁密,取值为0.8T~1.3T;

每个线圈安匝数根据下式计算得出:

其中,lg为左、右气隙(16、17)长度,取值在0.5mm~1.5mm之间。

7.根据权利要求1至5任一所述的一种超轻型四极直流同极型混合磁轴承,其特征在于,所述永磁体(9)提供的磁动势Fm由下式计算得到:

永磁体(9)轴向长度hm和永磁体磁化方向面积Sm,由下式计算得出:

其中,Hc为永磁体矫顽力,Sm为永磁体磁化方向面积,hm为永磁体轴向长度,μm分别为永磁体的磁导率,最后,综合永磁体轴向和径向安装空间,选择合适的参数hm和充磁方向面积Sm。

8.根据权利要求5所述的一种超轻型四极直流同极型混合磁轴承,其特征在于,在X和Y方向都产生最大悬浮力的情况下,所述线圈间的环形铁芯与延伸磁极铁芯的轴向截面积Sp、定子轭轴向截面积Se和所述左、右磁极铁芯(7、8)正对左、右径向铁芯(12、13)的面积Sg满足如下关系:;

其中,BFe为铁心材料的饱和磁密,根据所选铁心材料进行取值,取值范围在1.8T~2.2T。
