专利号: 2021110449500
申请人: 泰兴市唯艺传媒广告有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-03-03
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

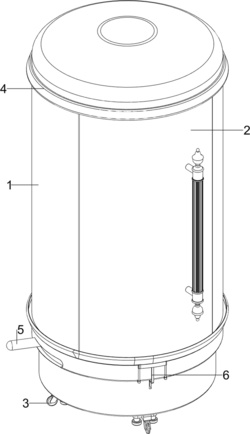

1.一种教学用收纳教具放置架,其特征是:包括有:外壳(1)和门(2),外壳(1)上滑动式设有门(2);

放置机构(3),外壳(1)上设有放置机构(3);

缓冲机构(4),放置机构(3)上设有缓冲机构(4)。

2.如权利要求1所述的一种教学用收纳教具放置架,其特征是:放置机构(3)包括有:连接架(31),外壳(1)底部设有连接架(31);

滚轮(32),连接架(31)底部间隔均匀转动式设有四个滚轮(32);

支撑柱(33),连接架(31)顶部设有支撑柱(33);

遮板(34),支撑柱(33)上滑动式设有遮板(34);

第一挡板(35),支撑柱(33)上部转动式设有第一挡板(35);

第二挡板(36),支撑柱(33)上部转动式设有第二挡板(36),第一挡板(35)与第二挡板(36)之间相互配合;

第一安装架(37),第一挡板(35)底部设有第一安装架(37),第二挡板(36)底部也设有第一安装架(37);

第一卡杆(38),第一安装架(37)上均滑动式设有第一卡杆(38),第一卡杆(38)与支撑柱(33)之间相互配合;

第一弹簧(39),第一卡杆(38)与第一安装架(37)之间均连接有第一弹簧(39),第一弹簧(39)分别套装在第一卡杆(38)上。

3.如权利要求2所述的一种教学用收纳教具放置架,其特征是:缓冲机构(4)包括有:握把(41),门(2)上设有握把(41);

滑轨(42),外壳(1)对称设有滑轨(42);

凸块(44),滑轨(42)上一侧均对称滑动式设有凸块(44);

第二弹簧(43),凸块(44)与滑轨(42)之间连接有第二弹簧(43)。

4.如权利要求3所述的一种教学用收纳教具放置架,其特征是:还包括有固定机构(5),固定机构(5)包括有:

转盘(51),外壳(1)下部转动式设有转盘(51);

顶板(52),外壳(1)下部滑动式设有顶板(52),顶板(52)与转盘(51)之间相互配合;

推杆(53),顶板(52)底部间隔均匀设有四对推杆(53);

套筒(54),每对推杆(53)上滑动式设有套筒(54);

顶杆(56),套筒(54)上均对称滑动式设有顶杆(56),顶杆(56)与推杆(53)之间相互配合;

第三弹簧(55),顶杆(56)与推杆(53)之间均连接有第三弹簧(55);

第四弹簧(57),顶板(52)与套筒(54)之间均匀间隔连接有四对第四弹簧(57),第四弹簧(57)分别套装在推杆(53)上。

5.如权利要求4所述的一种教学用收纳教具放置架,其特征是:还包括有锁紧机构(6),锁紧机构(6)包括有:

第二安装架(61),外壳(1)下部对称设有第二安装架(61);

卡块(63),第二安装架(61)顶部之间滑动式设有卡块(63),卡块(63)与门(2)之间相互配合;

第五弹簧(62),卡块(63)与第二安装架(61)之间连接有第五弹簧(62);

拉杆(64),卡块(63)底部设有拉杆(64),拉杆(64)与顶板(52)之间相互配合。

6.如权利要求5所述的一种教学用收纳教具放置架,其特征是:还包括有紧固机构(7),紧固机构(7)包括有:

第三安装架(71),第二挡板(36)底部对称设有第三安装架(71);

第二卡杆(72),第一挡板(35)底部对称设有第二卡杆(72);

卡扣(73),第三安装架(71)上均对称转动式设有卡扣(73),第二卡杆(72)与卡扣(73)之间相互配合;

扭簧(74),卡扣(73)与第三安装架(71)之间均连接有扭簧(74);

导向杆(75),第二挡板(36)底部对称设有导向杆(75);

滑动架(77),导向杆(75)之间滑动式设有滑动架(77),滑动架(77)与卡扣(73)之间滑动式连接;

第六弹簧(76),滑动架(77)与导向杆(75)之间均连接有第六弹簧(76),第六弹簧(76)分别套装在导向杆(75)上。

7.如权利要求6所述的一种教学用收纳教具放置架,其特征是:还包括有挂载机构(8),挂载机构(8)包括有:

第二导轨(81),第一挡板(35)底部设有第二导轨(81),第二挡板(36)底部也设有第二导轨(81);

第四安装架(82),第二导轨(81)上滑动式设有第四安装架(82);

挂钩(83),第四安装架(82)上设有挂钩(83)。

8.如权利要求2所述的一种教学用收纳教具放置架,其特征是:滚轮(32)是静音橡胶轮。
