专利号: 2019106620937
申请人: 扬州爱迪秀自动化科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-08-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

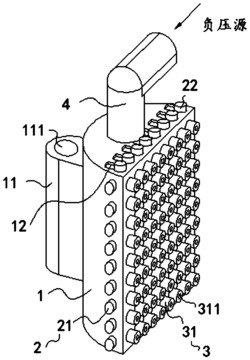

1.一种半导体封装结构,包括加热座(1),其特征在于:所述加热座(1)的为半圆柱体结构,且加热座(1)上设置有位置调节组件(2),所述加热座(1)的一侧设置有真空吸附组件(3),所述加热座(1)的顶部通过焊接固定有抽气管道(4),且抽气管道(4)伸入加热座(1)的内部。

2.根据权利要求1所述的一种半导体封装结构,其特征在于:所述位置调节组件(2)包括横向推钮(21)、纵向推钮(22)、横向推杆(211)、纵向推杆(221)、第一弹簧(213)、第二弹簧(223)、第一凸块(212)和第二凸块(222),所述横向推钮(21)的一端连接有横向推杆(211),所述横向推杆(211)穿过加热座(1),所述横向推杆(211)的一端连接有第一弹簧(213),且第一弹簧(213)的另一端与加热座(1)的侧方内壁相连接,所述纵向推钮(22)的一端连接有纵向推杆(221),所述纵向推杆(221)的一端连接有第二弹簧(223),所述第二弹簧(223)的另一端与加热座(1)的底部内壁相连接,所述加热座(1)的顶部均匀开设有滑槽(12),且纵向推杆(221)与滑槽(12)的内壁组成滑动副。

3.根据权利要求2所述的一种半导体封装结构,其特征在于:所述横向推杆(211)的一侧均匀设置有第一凸块(212),所述纵向推杆(221)的一侧均匀设置有第二凸块(222),所述第二凸块(222)与第一凸块(212)相邻设置,且每个第二凸块(222)与第一凸块(212)一一对应。

4.根据权利要求1所述的一种半导体封装结构,其特征在于:所述真空吸附组件(3)包括真空吸头(31)、限位槽(312)、导向壳(32)、弹性压板(33)、橡胶扣(331)、拱形座(34)、第一定位杆(35)、第二定位杆(351)、第一固定柱(352)、弹性卡夹(36)、第二定位杆(361)和第三弹簧(37),所述加热座(1)的一侧均匀设置有真空吸头(31),所述真空吸头(31)穿过加热座(1)的一侧外壁,所述真空吸头(31)的一侧贯通设置有通孔(311),所述真空吸头(31)的一端贯通连接有伸缩软管(41),所述真空吸头(31)的外部设置有导向壳(32),所述导向壳(32)的一侧对应安装有橡胶扣(331),两个所述橡胶扣(331)之间固定安装有弹性压板(33)。

5.根据权利要求4所述的一种半导体封装结构,其特征在于:所述抽气管道(4)伸入加热座(1)内部的部分设置有若干支管,且各支管与伸缩软管(41)相互贯通。

6.根据权利要求1所述的一种半导体封装结构,其特征在于:所述加热座(1)的一侧设置有加热腔(11),所述加热腔(11)的内部安装有加热管(111)。

7.根据权利要求4所述的一种半导体封装结构,其特征在于:所述真空吸头(31)的外壁均匀开设有限位槽(312),所述弹性压板(33)的一侧对应设置有第三弹簧(37),所述第三弹簧(37)的一侧连接有拱形座(34),所述拱形座(34)与真空吸头(31)的外壁相接触,所述导向壳(32)的内壁通过焊接固定有第一固定柱(352)和第二定位杆(361),所述第二定位杆(361)的外部活动套接有弹性卡夹(36),所述第一固定柱(352)的外部活动套接有第二定位杆(351),所述第二定位杆(351)的一端与第一定位杆(35)通过铰链连接,所述第二定位杆(351)与弹性卡夹(36)相接触,所述第二定位杆(351)与限位槽(312)为配合结构。

8.一种半导体封装结构的封装方法,包括步骤一,位置调节;步骤二,通电加热;步骤三,真空吸附;步骤四,封装焊接,其特征在于,

其中上述步骤一中,按照芯片的大小和形状按动对应位置的推钮,使所述真空吸头(31)收回或伸出加热座(1),形成与芯片相对应的形状。

其中上述步骤二中,给所述加热管(111)通电加热,其通过加热腔(11)将热量传导至加热座(1)。

其中上述步骤三中,将所述抽气管道(4)接入负压源,将芯片与真空吸头(31)贴合并吸附。

其中上述步骤四中,将所述加热座(1)移动至焊接位置,对芯片进行焊接,焊接完毕时取消负压源。
