专利号: 2025202774994
申请人: 欧普泰克(辽宁)低碳科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

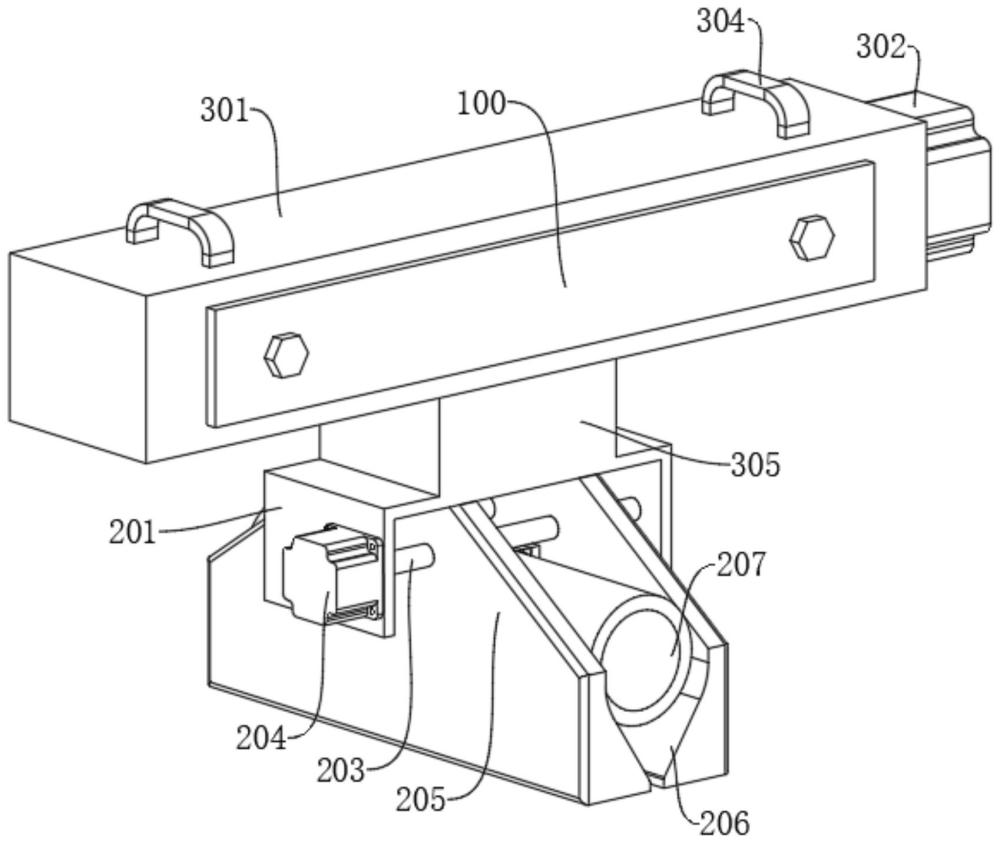

1.一种海上风电塔筒吊运装置,包括安装板(100),所述安装板(100)上设置有移动机构,其特征在于:还包括用于对塔筒夹持吊运的夹持机构,所述夹持机构位于所述移动机构下方;

所述夹持机构包括移动地设置在所述安装板(100)下方的移动架(201),所述移动架(201)后端固定有导向杆(202),前端转动安装有丝杠(203),所述丝杠(203)转动端安装有夹持电机(204),所述导向杆(202)与所述丝杠(203)之间设有两个对称的夹持板(205),所述夹持板(205)与所述丝杠(203)螺纹连接,所述夹持板(205)与所述导向杆(202)滑动连接,两个所述夹持板(205)之间设有筒体(207),所述夹持板(205)下端固定有楔形的夹持座(206),所述夹持座(206)与所述夹持板(205)之间设有用于在所述筒体(207)运输时减少晃动的防摆组件。

2.根据权利要求1所述的一种海上风电塔筒吊运装置,其特征在于:所述防摆组件包括设置在所述夹持座(206)斜面上的下油腔(209),所述下油腔(209)内滑动安装有按压板(210),所述按压板(210)与所述下油腔(209)之间连接有压缩弹簧,所述夹持板(205)上端设有上油腔(213),所述上油腔(213)内滑动安装有滑动柱(214),所述滑动柱(214)与所述上油腔(213)之间连接有预紧弹簧,所述滑动柱(214)靠近所述筒体(207)一端固定有顶块(215),所述上油腔(213)与所述下油腔(209)之间开设有通油槽(208)。

3.根据权利要求2所述的一种海上风电塔筒吊运装置,其特征在于:所述夹持座(206)下端滑动安装有支撑板(211),两个所述支撑板(211)相互靠近一端均为斜面,所述支撑板(211)与所述夹持座(206)之间设有气缸(212)。

4.根据权利要求3所述的一种海上风电塔筒吊运装置,其特征在于:所述移动机构包括设置在所述安装板(100)上端的滑轨(301),所述滑轨(301)内转动安装有螺纹杆(303),所述螺纹杆(303)转动端安装有移动电机(302),所述滑轨(301)内滑动安装有滑动座(305),所述滑动座(305)与所述螺纹杆(303)螺纹连接,所述滑轨(301)上端固定有两个吊环(304)。

5.根据权利要求4所述的一种海上风电塔筒吊运装置,其特征在于:所述按压板(210)表面上设有防滑垫。

6.根据权利要求5所述的一种海上风电塔筒吊运装置,其特征在于:所述顶块(215)为橡胶材质,所述顶块(215)靠近所述筒体(207)一端为弧面。
