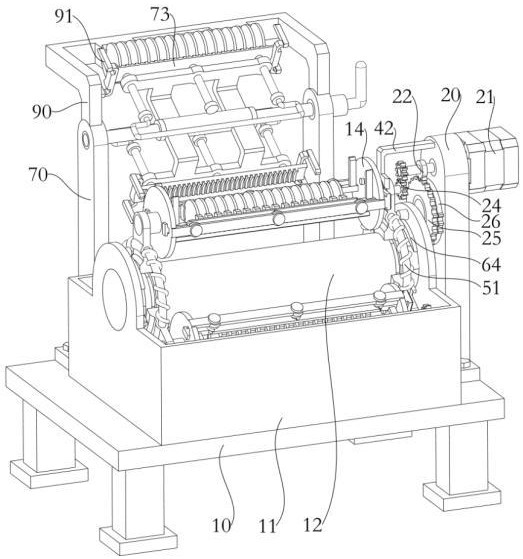

1.一种半导体晶片表面处理设备,包括有工作台(10)和清洗箱(11),其特征在于:还包括有主轴(12)、轴座(13)、料框(14)和分驱机构,工作台(10)上固接有清洗箱(11),清洗箱(11)上转动连接有主轴(12),主轴(12)上通过轴座(13)转动连接有料框(14),料框(14)内用于放置待清洗的晶片,工作台(10)上安装有分驱机构,分驱机构启动后会带动主轴(12)缓慢转动,当料框(14)内的晶片被清洗后,分驱机构会带动料框(14)快速转动。
2.如权利要求1所述的一种半导体晶片表面处理设备,其特征在于:分驱机构包括有侧支座(20)、电机(21)、主齿轮(22)、副齿轮(23)、脱水齿轮(24)、外齿轮(25)、内齿轮(26)和浸水齿轮(27),工作台(10)上固接有侧支座(20),侧支座(20)上同轴式转动连接有主齿轮(22)和副齿轮(23),侧支座(20)上固接有用于驱动主齿轮(22)和副齿轮(23)转动的电机(21),料框(14)上固接有脱水齿轮(24),主轴(12)转动过程中脱水齿轮(24)能够与副齿轮(23)啮合以带动料框(14)快速转动,侧支座(20)上还同轴式固接有外齿轮(25)和内齿轮(26),主齿轮(22)转动过程中能够与外齿轮(25)啮合,主轴(12)上连接有浸水齿轮(27),内齿轮(26)能够与浸水齿轮(27)啮合以带动主轴(12)缓慢转动。
3.如权利要求2所述的一种半导体晶片表面处理设备,其特征在于:主齿轮(22)和内齿轮(26)均为缺齿的齿轮,且外齿轮(25)的直径大于主齿轮(22)的直径。
4.如权利要求1所述的一种半导体晶片表面处理设备,其特征在于:还包括有将晶片固定在料框(14)内的卡圆机构,卡圆机构包括有卡圆板(30)、副弹簧(31)和卡圆块(32),料框(14)上均滑动连接有卡圆板(30),且卡圆板(30)沿径向滑动,卡圆板(30)的导向杆上套设有副弹簧(31),卡圆板(30)上固接有用于固定晶片的卡圆块(32)。
5.如权利要求4所述的一种半导体晶片表面处理设备,其特征在于:还包括有在甩干晶片时防止卡圆板(30)松脱的防脱机构,防脱机构包括有防脱板(40)、侧弹簧(41)和抵板(42),料框(14)上滑动连接有防脱板(40),防脱板(40)用于通过其上的凸起结构限制卡圆板(30)滑动以防止松开对晶片的固定,防脱板(40)的导向杆上套设有侧弹簧(41),侧支座(20)上固接有抵板(42),在主轴(12)转动过程中抵板(42)会挤压防脱板(40)以限制卡圆板(30)滑动。
6.如权利要求2所述的一种半导体晶片表面处理设备,其特征在于:还包括有防止副齿轮(23)和脱水齿轮(24)发生碰撞的防撞机构,防撞机构包括有防撞导杆(51)、防撞弹簧(52)、支撑轴(53)和锁定组件,每三个轴座(13)滑动连接在主轴(12)上开设的同一个环形槽(50)内,且三个轴座(13)上共同滑动连接有防撞导杆(51),防撞导杆(51)上套设有用于使三个轴座(13)保持环形阵列式分布的防撞弹簧(52),主轴(12)上固接有支撑轴(53),主轴(12)通过支撑轴(53)转动连接在清洗箱(11)上,浸水齿轮(27)固接在支撑轴(53)上,主轴(12)上安装有锁定组件,锁定组件通过限制其中两个轴座(13)滑动使副齿轮(23)和脱水齿轮(24)能够正常啮合。
7.如权利要求6所述的一种半导体晶片表面处理设备,其特征在于:锁定组件包括有导向座(60)、锁定卡块(61)、小弹簧(62)、锁头(63)、解锁板(64)和解锁杆(65),主轴(12)通过导向座(60)均滑动连接有锁定卡块(61),每个锁定卡块(61)均对应一个轴座(13),锁定卡块(61)的导向杆上套设有小弹簧(62),轴座(13)上固接有锁头(63),锁定卡块(61)与锁头(63)卡接配合以限制轴座(13)滑动,清洗箱(11)上固接有解锁板(64),锁定卡块(61)上固接有解锁杆(65),在主轴(12)转动过程中解锁板(64)通过挤压解锁杆(65)使锁定卡块(61)和对应的锁头(63)脱离接触。
8.如权利要求3所述的一种半导体晶片表面处理设备,其特征在于:还包括有用于将晶片取下的取料机构,取料机构包括有前支座(70)、换向轴(71)、滑架(72)、夹取板(73)和拉手(74),工作台(10)上固接有前支座(70),前支座(70)上转动连接有换向轴(71),换向轴(71)上固接有滑架(72),滑架(72)上滑动连接有夹取板(73),夹取板(73)上安装有用于吸取晶片的吸盘,夹取板(73)的导向杆上固接有便于抓握的拉手(74)。
9.如权利要求8所述的一种半导体晶片表面处理设备,其特征在于:取料机构还包括有松料杆(80)和受压杆(81),夹取板(73)上固接有松料杆(80),卡圆板(30)上固接有受压杆(81),松料杆(80)和受压杆(81)挤压配合以带动卡圆块(32)和晶片脱离接触。
10.如权利要求9所述的一种半导体晶片表面处理设备,其特征在于:还包括有便于摆
放晶片的上支架(90)和载板(91),换向轴(71)上共设有两组滑架(72)、夹取板(73)和拉手(74),前支座(70)上固接有上支架(90),上支架(90)上固接有载板(91),载板(91)与位于上侧的夹取板(73)配合以承托摆放待清洗的晶片。
