专利号: 2022217500457
申请人: 南京机电职业技术学院
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

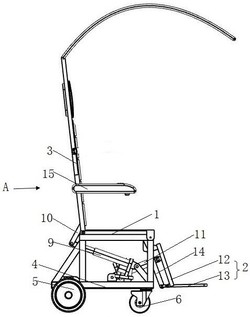

1.一种移动助力轮椅,其特征在于,包括车架(1)、踏板(2)和靠背(3),车架(1)的下部设有底盘(4),底盘(4)底部设有移动轮组,所述移动轮组包括位于车架后部的驱动轮组(5)以及位于车架前部的转向轮组(6),所述驱动轮组(5)的两个驱动轮之间通过差速器(7)连接,底盘(4)上设有用于带动驱动轮组转动的驱动机构(8),驱动机构(8)与设置在车架上的控制器电连接,驱动机构(8)的驱动端与其中一个驱动轮的转轴之间通过齿轮组配合连接;

踏板(2)设置在车架(1)的前侧,踏板(2)上部与车架(1)之间转动连接,在车架(1)上设置用于进行踏板倾斜角度调整第一调节机构;靠背(3)设置在车架(1)的后侧,靠背(3)下端与车架(1)之间转动连接,在车架(1)上设有用于进行靠背角度调整的第二调节机构。

2.根据权利要求1所述的一种移动助力轮椅,其特征在于,所述第二调节机构包括第二电缸(9),第二电缸(9)的驱动端与固定在靠背(3)后端的第二调节杆(10)铰接,第二电缸(9)的后端与车架(1)铰接,第二电缸(9)推动第二调节杆(10)带动靠背(3)相对于车架转动,进行角度调整。

3.根据权利要求2所述的一种移动助力轮椅,其特征在于,所述第二调节杆(10)的铰接端向下倾斜,第二调节杆(10)与靠背(3)之间的夹角小于90°。

4.根据权利要求2所述的一种移动助力轮椅,其特征在于,所述第一调节机构包括设置在车架(1)内的第一电缸(11),第一电缸(11)一端与车架(1)铰接,另一端与踏板(2)铰接。

5.根据权利要求4所述的一种移动助力轮椅,其特征在于,所述踏板(2)包括侧板(12)与底板(13),侧板(12)与车架(1)铰接,侧板(12)的背面与第一电缸(11)的驱动端铰接,底板(13)与侧板(12)下端相互铰接,底板(13)的后端中部铰接有第一调节杆(14),第一调节杆(14)与底板(13)平行设置,第一调节杆(14)的另一端铰接在车架(1)上,侧板(12)、底板(13)、第一调节杆(14)以及车架(1)共同形成四连杆结构。

6.根据权利要求4所述的一种移动助力轮椅,其特征在于,所述靠背(3)上设有扶手(15),第一电缸(11)、第二电缸(9)均与控制器电连接,控制器设置在扶手(15)内,并在扶手(15)上设有用于与控制器电连接传递控制信号的控制面板。
