专利号: 202011612778X
申请人: 重庆赤木科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

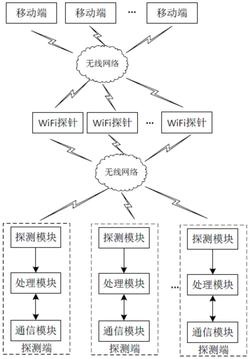

1.基于WiFi探针的目标定位系统,包括多个移动端和多个位于不同楼层的WiFi探针,所述WiFi探针检测移动端并发送连接数据,其特征在于:还包括多个探测端,所述探测端与WiFi探针一一对应,所述探测端位于底楼层或顶楼层处时发送出初始楼层信息,所述探测端包括探测模块和处理模块,所述探测模块获取相对应WiFi探针和竖直向上相邻楼层的连接数据发送至处理模块,所述处理模块识别连接数据中的方位角信息,所述处理模块根据方位角信息识别竖直方向上相邻楼层的WiFi探针;所述处理模块识别该相邻楼层WiFi探针的连接数据中移动端的强度信息,所述处理模块在强度信息大于预设强度时根据收到的初始楼层信息判断WiFi探针所在的楼层位置,任一探测端上的处理模块记录竖直方向上WiFi探针的数量,当数量等于一且方位角为正值、或数量大于一且方位角均为正值时,所述处理模块判断该WiFi探针的楼层信息为初始楼层信息并发送至通信范围内的探测端上,当其余任一的探测端收到初始楼层信息时,处理模块先从连接数据中获取方位角信息并根据方位角信息确定竖直方向上的WiFi探针,再由处理模块从连接数据中获取强度信息;

在强度信息大于预设强度时,所述处理模块根据强度信息和楼层位置判断移动端的位置信息,根据强度信息确定手机所连接的WiFi探针后再以WiFi探针的楼层作为移动端的楼层,探测端的处理模块在强度信息小于预设强度时获取连接数据中的终端标识信息,让处理模块将终端标识信息与收到的标识码进行匹配,当匹配成功时,由处理模块将该探测端的楼层位置作为移动端的位置信息,且由处理模块将同一移动端的强度信息峰值对应的楼层位置作为位置信息。

2.根据权利要求1所述的基于WiFi探针的目标定位系统,其特征在于:所述探测端的处理模块将判断到的楼层位置作为初始楼层信息发送至相邻探测端上,所述处理模块判断到楼层位置或初始楼层信息后停止接收初始楼层信息。

3.根据权利要求1所述的基于WiFi探针的目标定位系统,其特征在于:还包括一个位于入口处的入户监测端,所述入户监测端自动无线连接入口处的移动端,所述入户监测端识别移动端信号的信号强度和标识码并发送至探测端上。

4.根据权利要求3所述的基于WiFi探针的目标定位系统,其特征在于:所述处理模块在强度信息小于预设强度时获取连接数据中的终端标识信息,所述处理模块将终端标识信息与收到的标识码进行匹配,当匹配成功时,所述处理模块将该探测端的楼层位置作为移动端的位置信息。

5.根据权利要求4所述的基于WiFi探针的目标定位系统,其特征在于:所述处理模块将同一移动端的强度信息峰值对应的楼层位置作为位置信息。
