专利号: 2020112554437
申请人: 吉林建筑科技学院
专利类型:发明专利
专利状态:已下证
更新日期:2025-10-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

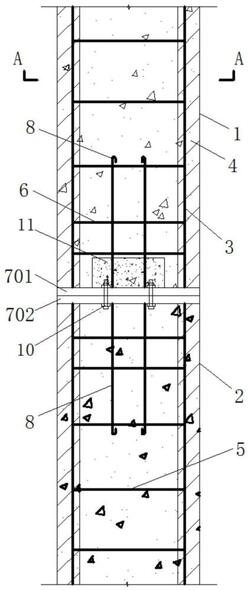

1.一种预制外包钢混凝土拼接柱,其特征在于,包括上柱段和下柱段,下柱段和上柱段结构相同,且均为预制外包钢混凝土柱,包括钢筋骨架、外包角钢及锚固钢筋,所述外包角钢沿周向四点均布,外包角钢围成的几何中心处设置有钢筋骨架,外包角钢的两支臂内表面均与钢筋骨架的箍筋焊接,钢筋骨架的相邻两个箍筋之间设置有加密箍筋,所述钢筋骨架内侧设置有锚固钢筋,锚固钢筋和加密箍筋均靠近节点设置,所述钢筋骨架、外包角钢、加密箍筋及锚固钢筋均封装于混凝土中,且钢筋骨架的纵筋、外包角钢及锚固钢筋顶端伸出混凝土形成后浇区;

所述下柱段钢筋骨架纵筋顶部设置有挤压套筒,上柱段钢筋骨架纵筋底端插入下柱段的挤压套筒顶部,上柱段和下柱段通过连接带孔钢板和高强螺栓连接或上柱段与下柱段通过外包角钢焊接连接,在上柱段和下柱段的后浇区内均填充有后浇混凝土,位于上柱段后浇区的锚固钢筋、钢筋骨架纵筋、外包角钢以及位于下柱段后浇区的锚固钢筋、外包角钢、钢筋骨架纵筋均封装于后浇混凝土中。

2.根据权利要求1所述的一种预制外包钢混凝土拼接柱的施工工艺,其特征在于,包括以下步骤:

步骤1,组件制作:

制作上柱段和下柱段,在纵筋上绑扎箍筋形成钢筋骨架,并对节点处的纵筋上绑扎加密箍筋进行加密处理;按设计由内向外依次布置锚固钢筋、钢筋骨架及外包角钢,将钢筋骨架的箍筋两端焊接在外包角的支臂上;当上柱段和下柱段通过高强螺栓连接时,上柱段的外包角钢和下柱段的外包角钢端部开设有预留螺栓孔;当上柱段和下柱段通过焊接连接时,上柱段的外包角钢和下柱段的外包角钢端部不设预留螺栓孔;制作混凝土模板,在模板内浇筑混凝土并预留后浇区,完成上柱段和下柱段的制作;

步骤2,组件安装:

在下柱段的纵筋顶部安装挤压套筒;吊装上柱段,将上柱段与下柱段在现场进行对接,使上柱段的纵筋插入安装于下柱段的挤压套筒顶端,当上柱段和下柱段通过高强螺栓连接时,通过带孔钢板与高强螺栓将上柱段的外包角钢和下柱段的外包角钢栓接;当上柱段和下柱段通过焊接连接时,将上柱段的外包角钢和下柱段的外包角钢对接焊接连接;然后在后浇区浇筑后浇混凝土进行封装,完成拼接。

3.一种预制外包钢混凝土拼接柱,其特征在于,包括上柱段和下柱段,所述下柱段和上柱段均为预制外包钢混凝土柱,下柱段包括钢筋骨架、外包角钢及锚固钢筋,所述外包角钢沿周向四点均布,外包角钢围成的几何中心处设置有钢筋骨架,外包角钢的两支臂内表面均与钢筋骨架的箍筋焊接,相邻两个箍筋之间设置有加密箍筋,所述钢筋骨架内侧设置有锚固钢筋,锚固钢筋和加密箍筋均靠近节点设置,所述钢筋骨架的纵筋顶部设置有灌浆套筒,所述钢筋骨架、外包角钢、加密箍筋、锚固钢筋及灌浆套筒均封装于混凝土中,且外包角钢及锚固钢筋顶端伸出混凝土形成后浇区或接缝,灌浆套筒顶端与后浇区或接缝连通;

上柱段包括钢筋骨架、外包角钢及锚固钢筋,所述外包角钢沿周向四点均布,外包角钢围成的几何中心处设置有钢筋骨架,外包角钢的两支臂内表面均与钢筋骨架的箍筋焊接,相邻两个箍筋之间设置有加密箍筋,所述钢筋骨架内侧设置有锚固钢筋,锚固钢筋和加密箍筋均靠近节点设置,所述钢筋骨架、外包角钢、加密箍筋及锚固钢筋均封装于混凝土中,且钢筋骨架、外包角钢及锚固钢筋底端伸出混凝土形成后浇区或接缝;上柱段钢筋骨架纵筋底端插入下柱段的灌浆套筒顶部,上柱段和下柱段通过连接带孔钢板和高强螺栓连接,在上柱段和下柱段的后浇区内均填充有后浇混凝土,位于上柱段后浇区的锚固钢筋、钢筋骨架纵筋、外包角钢以及位于下柱段后浇区的锚固钢筋、外包角钢均封装于后浇混凝土中,且在灌浆套筒的注浆嘴注入高强粘接剂,或上柱段与下柱段通过外包角钢焊接连接,在上柱段和下柱段的接缝内填充拼接密封胶,位于上柱段后浇区的锚固钢筋、钢筋骨架纵筋、外包角钢以及位于下柱段后浇区的锚固钢筋、外包角钢均封装于拼接密封胶中,并通过灌浆套筒的注浆嘴注入高强粘接剂。

4.根据权利要求3所述的一种预制外包钢混凝土拼接柱的施工工艺,其特征在于,包括以下步骤:

步骤1,组件制作:

制作上柱段和下柱段,在纵筋上绑扎箍筋形成钢筋骨架,并对节点处的纵筋上绑扎加密箍筋进行加密处理,同时在下柱段的纵筋顶部安装灌浆套筒;按设计由内向外依次布置锚固钢筋、钢筋骨架及外包角钢,将钢筋骨架的箍筋两端焊接在外包角的支臂上;当上柱段和下柱段通过高强螺栓连接时,上柱段的外包角钢和下柱段的外包角钢端部开设有预留螺栓孔;当上柱段和下柱段通过焊接连接时,上柱段的外包角钢和下柱段的外包角钢端部不设预留螺栓孔;制作混凝土模板,在模板内浇筑混凝土并预留后浇区,完成上柱段和下柱段的制作;

步骤2,组件安装:

吊装上柱段,将上柱段与下柱段在现场进行对接,使上柱段的纵筋插入安装于下柱段的灌浆套筒顶端,当上柱段和下柱段通过高强螺栓连接时,通过带孔钢板与高强螺栓将上柱段的外包角钢和下柱段的外包角钢栓接;当上柱段和下柱段通过焊接连接时,将上柱段的外包角钢和下柱段的外包角钢对接焊接连接;通过灌浆套筒的注浆嘴向灌浆套筒内注入高强粘接剂,使上柱段的纵筋和下柱段的纵筋完全连接,在后浇区浇筑后浇混凝土进行封装或在接缝填充拼缝密封材料进行封装,完成拼接。
