专利号: 202520686442X
申请人: 江西和壹科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

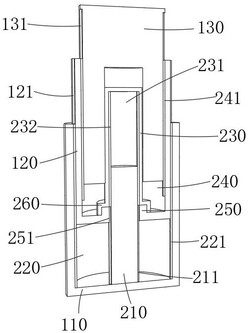

1.一种无人机伸缩机臂,其特征在于:包括外臂管(110),所述外臂管(110)的一端滑动连接有第一内臂管(120),所述第一内臂管(120)的一端滑动连接有第二内臂管(130),所述外臂管(110)内安装有用于对机臂的长度进行调节的伸缩组件,所述外臂管(110)内安装有用于带动伸缩组件工作的驱动组件,所述伸缩组件、第一内臂管(120)和第二内臂管(130)能够对无人机机臂的长度进行多级调节。

2.根据权利要求1所述的一种无人机伸缩机臂,其特征在于:所述伸缩组件包括第一螺纹杆(210),所述外臂管(110)的一端开设有与第一内臂管(120)滑动连接的第一滑槽(220),所述第一螺纹杆(210)转动连接在第一滑槽(220)内,所述第一螺纹杆(210)和第一内臂管(120)螺纹连接。

3.根据权利要求2所述的一种无人机伸缩机臂,其特征在于:所述伸缩组件还包括第二螺纹杆(230),所述第一内臂管(120)的一端开设有与第二内臂管(130)滑动连接的第二滑槽(240),所述第二螺纹杆(230)转动连接在第二滑槽(240)内,所述第二螺纹杆(230)和第二内臂管(130)螺纹连接。

4.根据权利要求3所述的一种无人机伸缩机臂,其特征在于:所述第二滑槽(240)的内壁上固定安装有限位块(250),所述限位块(250)上开设有与第一螺纹杆(210)螺纹连接的螺纹孔(251),所述限位块(250)上转动连接有转动块(260),所述转动块(260)固定安装在第二螺纹杆(230)的一端。

5.根据权利要求4所述的一种无人机伸缩机臂,其特征在于:所述第二螺纹杆(230)上开设有与第一螺纹杆(210)滑动连接的限位孔(231),所述限位孔(231)的侧壁上安装有第一限位板(232),所述第一螺纹杆(210)的侧壁上开设有与第一限位板(232)滑动连接的第一限位槽(211)。

6.根据权利要求5所述的一种无人机伸缩机臂,其特征在于:所述第一滑槽(220)的侧壁上安装有第二限位板(221),所述第一内臂管(120)的外壁上开设有第二限位板(221)滑动连接的第二限位槽(121)。

7.根据权利要求6所述的一种无人机伸缩机臂,其特征在于:所述第二滑槽(240)的侧壁上安装有第三限位板(241),所述第二内臂管(130)的外壁上开设有第三限位板(241)滑动连接的第三限位槽(131)。

8.根据权利要求7所述的一种无人机伸缩机臂,其特征在于:所述驱动组件包括驱动槽(310),所述驱动槽(310)开设在外臂管(110)内,所述驱动槽(310)内安装有电机(320),所述电机(320)的输出端传动连接在第一螺纹杆(210)上。
