专利号: 2025201256606
申请人: 安徽晶天新能源科技有限责任公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

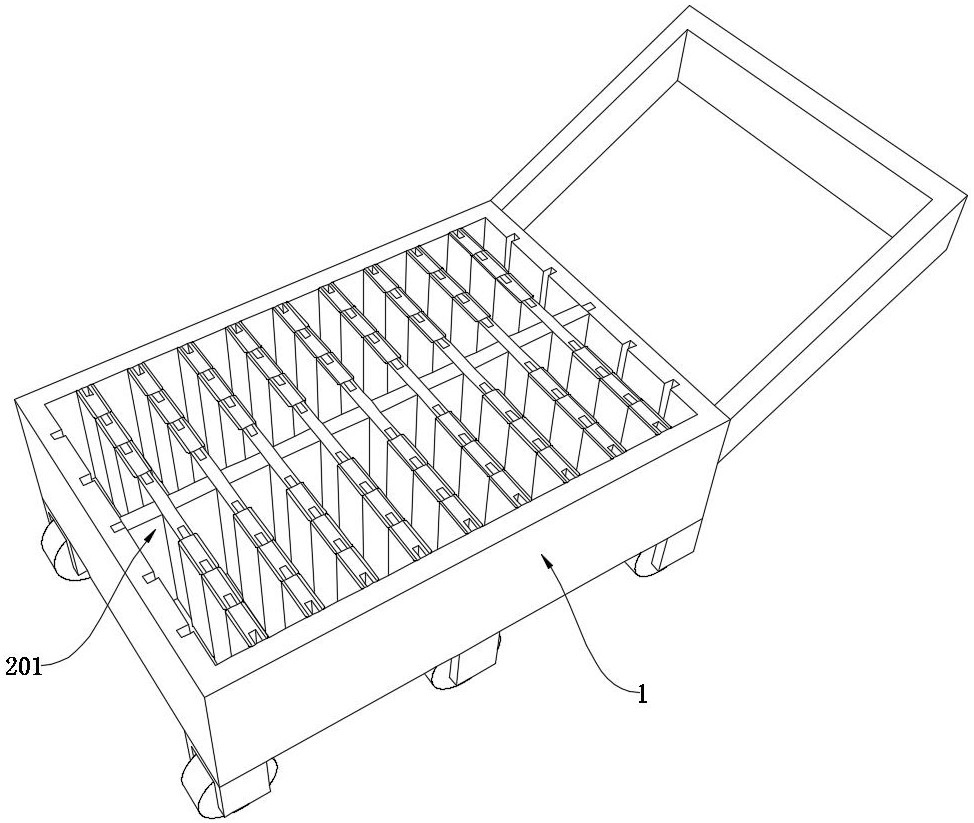

1.一种硅片加工周转运输工装,包括有周转盒(1);其特征在于:还包括有分隔放置模组;周转盒(1)内侧设有用于根据硅片尺寸情况进行调节并方便硅片进行稳固放置的分隔放置模组,周转盒(1)内壁两侧纵向对称开设有多组条形卡接槽(103),分隔放置模组包括有连接板(201),连接板(201)两侧上方各安装有条形卡接块(202),条形卡接块(202)带动连接板(201)沿着条形卡接槽(103)与周转盒(1)定位连接,连接板(201)上横向间隔开设有多组第一连接凹槽(203),连接板(201)上横向间隔设有多组分隔板(204),分隔板(204)下方开设有第二连接凹槽(205),分隔板(204)通过第二连接凹槽(205)沿着第一连接凹槽(203)与连接板(201)定位卡接。

2.根据权利要求1所述的一种硅片加工周转运输工装,其特征在于:周转盒(1)下端两侧边缘处横向对称安装有多组滑轮(101),周转盒(1)一侧上方固定安装有U型推杆(102)。

3.根据权利要求1所述的一种硅片加工周转运输工装,其特征在于:周转盒(1)内侧底部设置有矩形软垫(104)。

4.根据权利要求1所述的一种硅片加工周转运输工装,其特征在于:分隔板(204)两侧各设有多组分隔拼接板(207),分隔拼接板(207)两面各安装有条形软垫(209)。

5.根据权利要求1所述的一种硅片加工周转运输工装,其特征在于:分隔板(204)两侧以及分隔拼接板(207)一侧皆开设有矩形卡接槽(206)。

6.根据权利要求4所述的一种硅片加工周转运输工装,其特征在于:分隔拼接板(207)远离矩形卡接槽(206)一侧与其对应安装有矩形卡接板(208)。

7.根据权利要求6所述的一种硅片加工周转运输工装,其特征在于:矩形卡接板(208)带动分隔拼接板(207)沿着矩形卡接槽(206)与分隔板(204)或另一组分隔拼接板(207)进行定位卡接。
