专利号: 2025105207389
申请人: 江苏亚盟电气有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-10-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

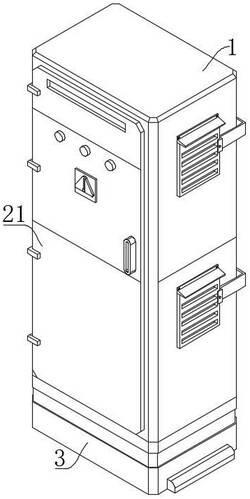

1.一种具有环境自适应功能的电力柜,包括电力柜(1),其特征在于:所述电力柜(1)的表面转动安装有柜门(21),所述电力柜(1)的内壁顶部固定安装有感应器(22),所述电力柜(1)的底部固定安装有伸缩弹板(31),所述伸缩弹板(31)的表面固定安装有减震弹簧(32),所述电力柜(1)的内壁固定安装有风扇(41),所述电力柜(1)的内壁固定安装有除湿管道(42),所述电力柜(1)的表面设置有用于对通风口进行自适应封闭的自适应装置,所述自适应装置包括防护框(51),所述防护框(51)固定安装在电力柜(1)的表面,所述防护框(51)的内壁滑动安装有封闭板一(52),所述电力柜(1)的表面固定安装有电动推杆(53),所述封闭板一(52)的表面固定安装有联动板(54),所述电力柜(1)的表面滑动安装有封闭板二(55),所述电力柜(1)的内壁滑动安装有放置板(56),所述放置板(56)的底部转动安装有联动杆一(57),所述伸缩弹板(31)的内壁滑动安装有支撑板(58),所述伸缩弹板(31)的内壁固定安装有伸缩弹杆一(59),所述电力柜(1)的顶部固定安装有斜块(510)。

2.根据权利要求1所述的一种具有环境自适应功能的电力柜,其特征在于:所述防护框(51)的表面开设有通风槽一,所述封闭板一(52)的表面开设有通风槽二,所述通风槽一与通风槽二大小相等,所述电动推杆(53)的输出端与封闭板一(52)固定连接,所述电力柜(1)的表面开设有通风口,所述联动杆一(57)远离放置板(56)的一端与柜门(21)转动连接,所述伸缩弹杆一(59)与支撑板(58)固定连接,所述封闭板二(55)的通风槽与通风口的口向贴合。

3.根据权利要求2所述的一种具有环境自适应功能的电力柜,其特征在于:所述感应器(22)由感应模块与传输模块组成,所述感应器(22)与电动推杆(53)之间电性连接,所述感应器(22)与除湿管道(42)之间电性连接,所述联动板(54)与封闭板二(55)固定连接,所述斜块(510)靠近支撑板(58)的一端表面设置为斜面一,所述支撑板(58)的表面开设有斜槽一,所述感应器(22)与风扇(41)之间电性连接。

4.根据权利要求3所述的一种具有环境自适应功能的电力柜,其特征在于:所述放置板(56)的表面设置有用于对通风口进行清理的清理装置,所述清理装置包括固定板(61),所述固定板(61)固定安装在放置板(56)的表面,所述固定板(61)的表面转动贯穿有转轴(62),所述转轴(62)的圆周面固定安装有滚轮一(63),所述转轴(62)的圆周面固定安装有清洁筒(64),所述电力柜(1)的内壁固定安装有积灰框(65),所述积灰框(65)的内壁滑动安装有收集盒(66),所述防护框(51)的表面滑动安装有刷板(67),所述电力柜(1)的内壁固定安装有积灰箱(68),所述刷板(67)的表面转动安装有联动杆二(69)。

5.根据权利要求4所述的一种具有环境自适应功能的电力柜,其特征在于:所述清洁筒(64)的圆周面设置有刷板(67),所述联动杆二(69)远离刷板(67)的一端与放置板(56)转动连接,所述刷板(67)的表面设置有刷毛,所述积灰箱(68)的表面开设有滑动槽,所述联动杆二(69)与滑动槽的内壁滑动连接。

6.根据权利要求5所述的一种具有环境自适应功能的电力柜,其特征在于:所述滚轮一(63)与电力柜(1)的内壁接触,所述固定板(61)的表面开设有挡灰通风槽。

7.根据权利要求6所述的一种具有环境自适应功能的电力柜,其特征在于:所述转轴(62)的表面设置有用于对积灰框(65)内部灰尘进行压实的压实装置,所述压实装置包括固定杆(71),所述固定杆(71)固定安装在转轴(62)的表面,所述固定板(61)的圆周面固定安装有转盘(72),所述转盘(72)的底部固定安装有斜切块(73),所述固定杆(71)的顶部套接有压力板(74),所述压力板(74)的顶部固定安装有伸缩弹杆二(75),所述固定杆(71)的表面滑动安装有刮板(76),所述刮板(76)的表面固定安装有滚轮二(77)。

8.根据权利要求7所述的一种具有环境自适应功能的电力柜,其特征在于:所述伸缩弹杆二(75)的自由端与转盘(72)固定连接,所述斜切块(73)的表面设置为弧面一,所述积灰框(65)的表面开设有弧形槽,所述滚轮二(77)与弧形槽接触。
