专利号: 202421358634X
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-02-06
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

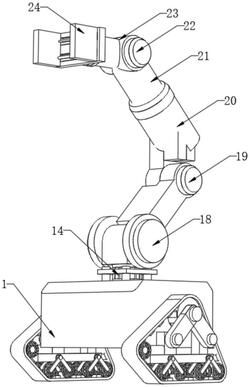

1.一种具有自适应环境的工业机器人,包括底座(1),其特征在于:所述底座(1)内开设有凹槽(2),所述凹槽(2)内底部固定连接有双向电机(3),所述双向电机(3)两侧均安装有输出杆(4),所述输出杆(4)远离双向电机(3)的一端设置有驱动轮(5),所述驱动轮(5)一端安装有主联动杆(6),所述主联动杆(6)一侧设置有安装架(7),所述安装架(7)上固定连接有电动伸缩杆(8),所述电动伸缩杆(8)一端安装有组装杆(9),所述组装杆(9)一端设置有第一联动轮(10);

所述安装架(7)一侧安装有次联动杆(11),所述次联动杆(11)的数量为四个并呈矩形阵列分布,所述次联动杆(11)远离安装架(7)一端设置有第二联动轮(12),所述第二联动轮(12)外弧面活动连接有履带(13)。

2.根据权利要求1所述的一种具有自适应环境的工业机器人,其特征在于:所述底座(1)上固定连接有支撑电机(14),所述支撑电机(14)通过输出轴安装有第一锥形齿轮(15),所述第一锥形齿轮(15)上齿接有第二锥形齿轮(16)。

3.根据权利要求2所述的一种具有自适应环境的工业机器人,其特征在于:所述支撑电机(14)上安装有支撑座(17),所述第二锥形齿轮(16)一侧固定连接有大臂件(18),所述支撑座(17)与大臂件(18)活动连接。

4.根据权利要求3所述的一种具有自适应环境的工业机器人,其特征在于:所述大臂件(18)远离支撑座(17)一端安装有第一旋转电机(19),所述第一旋转电机(19)一端设置有小臂件(20)。

5.根据权利要求4所述的一种具有自适应环境的工业机器人,其特征在于:所述小臂件(20)一端活动连接有转动杆(21),所述转动杆(21)远离小臂件(20)一端安装有第二旋转电机(22)。

6.根据权利要求5所述的一种具有自适应环境的工业机器人,其特征在于:所述第二旋转电机(22)通过输出轴安装有连接杆(23),所述连接杆(23)一端固定连接有夹持夹(24)。
