专利号: 2024215750936
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-04-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

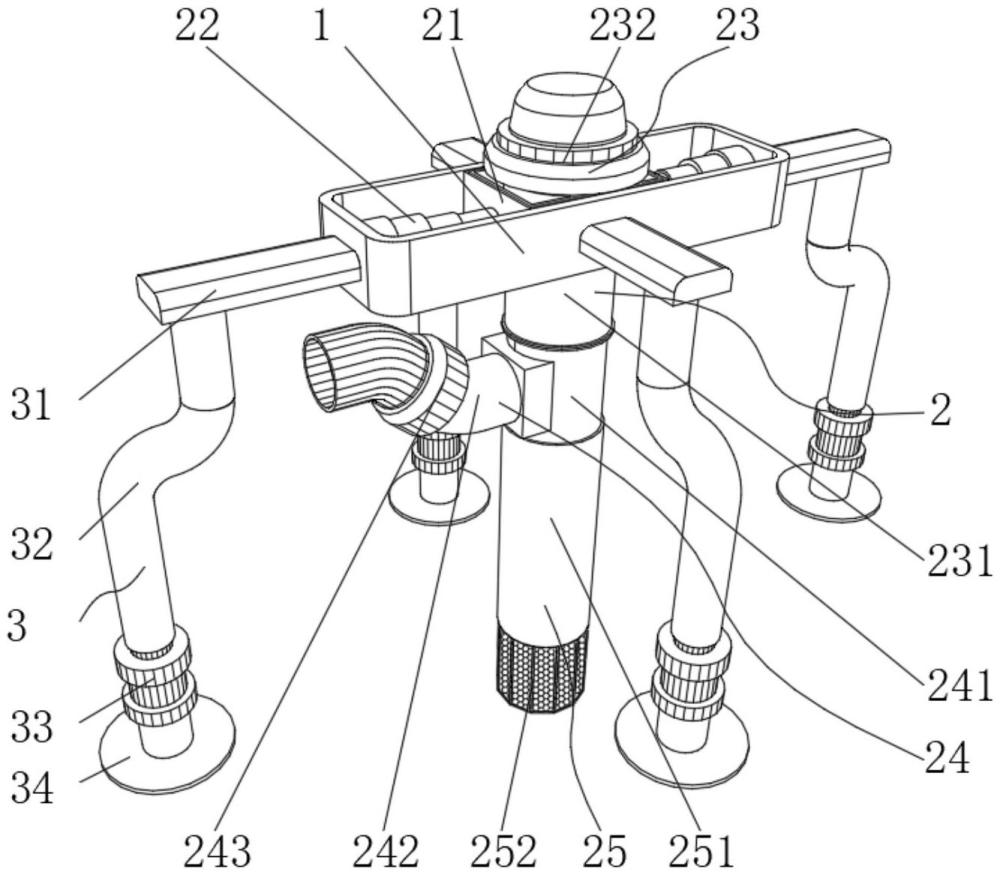

1.一种桩基用浇注机构,包括总架(1)和浇筑控制机构(2),其特征在于:所述总架(1)的内侧安装有浇筑控制机构(2);

所述浇筑控制机构(2)包括内装盒(21)、背向液压杆(22)、气泵挤压组件(23)、入料组件(24)和浇筑组件(25),所述总架(1)的内侧安装有内装盒(21),所述内装盒(21)的左右两侧均安装有背向液压杆(22),所述背向液压杆(22)的内侧安装有气泵挤压组件(23),所述气泵挤压组件(23)的下侧末端安装有入料组件(24),所述入料组件(24)的下侧末端安装有浇筑组件(25)。

2.根据权利要求1所述的一种桩基用浇注机构,其特征在于,所述背向液压杆(22)与内装盒(21)之间为中轴线左右两侧对称设置,所述背向液压杆(22)与内装盒(21)之间为焊接。

3.根据权利要求1所述的一种桩基用浇注机构,其特征在于,所述气泵挤压组件(23)包括导压管(231)、循环增压气泵(232)、橡胶增压垫环(233)和激光测距仪(234),所述背向液压杆(22)的内侧安装有导压管(231),所述导压管(231)的上侧顶端安装有循环增压气泵(232),所述导压管(231)的中间卡槽连接有橡胶增压垫环(233),所述导压管(231)的右侧设置有激光测距仪(234)。

4.根据权利要求3所述的一种桩基用浇注机构,其特征在于,所述激光测距仪(234)与内装盒(21)之间为焊接,所述激光测距仪(234)为高精度激光测距仪。

5.根据权利要求3所述的一种桩基用浇注机构,其特征在于,所述入料组件(24)包括入料管(241)、导料管(242)和增压泵(243),所述导压管(231)的下侧螺钉连接有入料管(241),所述入料管(241)的左侧焊接有导料管(242),所述导料管(242)的末端焊接有增压泵(243),所述增压泵(243)为强压泵。

6.根据权利要求5所述的一种桩基用浇注机构,其特征在于,所述浇筑组件(25)包括浇筑管(251)和排气网管(252),所述入料管(241)的下侧螺钉连接有浇筑管(251),所述浇筑管(251)的下侧螺钉连接有排气网管(252),所述排气网管(252)为细密网状结构。

7.根据权利要求1所述的一种桩基用浇注机构,其特征在于,所述总架(1)的四周均安装有支撑组件(3),所述支撑组件(3)包括四周支架(31)、支撑杆(32)、液压减震桩(33)和托盘(34),所述总架(1)的四周均安装有四周支架(31),所述四周支架(31)的下侧均焊接有支撑杆(32),所述支撑杆(32)的末端均焊接有液压减震桩(33),所述液压减震桩(33)的末端均安装有托盘(34)。

8.根据权利要求7所述的一种桩基用浇注机构,其特征在于,所述托盘(34)与液压减震桩(33)之间为焊接,所述托盘(34)与液压减震桩(33)之间一一对应。
