专利号: 2024215414009
申请人: 浙江君维建设有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

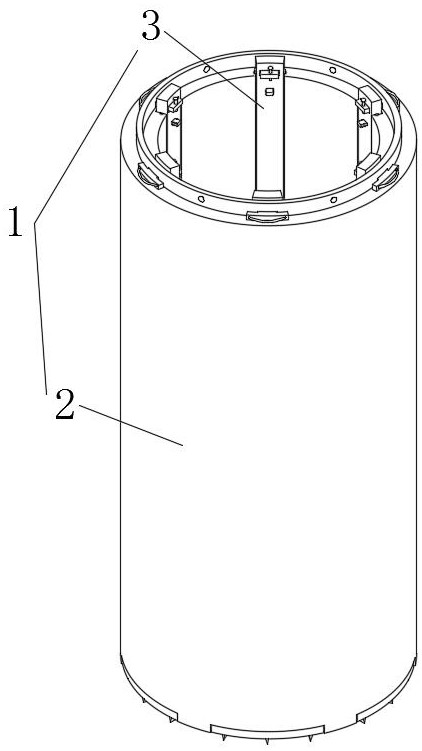

1.一种桩基浇注围护装置,其特征在于,包括用于对桩基浇注围护的围护结构(1),所述围护结构(1)包括护筒(2)和预留杆(3),所述护筒(2)内壁一周等距布置有若干组插槽(4),所述预留杆(3)活动安装于插槽(4)的内部,所述预留杆(3)内侧等距布置有若干组凸块(305);

所述预留杆(3)底端为弧形支撑板(301),且支撑板(301)水平布置,所述预留杆(3)与支撑板(301)呈L型,所述支撑板(301)底部等距布置有若干组定位块(302),且定位块(302)竖向横截面为倒三角形。

2.如权利要求1所述的一种桩基浇注围护装置,其特征在于,所述护筒(2)底部一周部设有与插槽(4)对应的开口槽(401),所述支撑板(301)的尺寸与开口槽(401)的尺寸吻合。

3.如权利要求2所述的一种桩基浇注围护装置,其特征在于,所述开口槽(401)与插槽(4)对接,所述开口槽(401)呈弧形。

4.如权利要求1所述的一种桩基浇注围护装置,其特征在于,所述围护结构(1)顶部一周布置有凸起套环(201),所述凸起套环(201)一周活动布置有与预留杆(3)对应的销块(202),所述销块(202)的插入端活动布置有销杆(203),所述预留杆(3)顶部布置有销孔(304),且销孔(304)与销块(202)对应。

5.如权利要求4所述的一种桩基浇注围护装置,其特征在于,所述凸起套环(201)一周等距布置有若干组通孔(204),且通孔(204)与销块(202)错开设置。

6.如权利要求1所述的一种桩基浇注围护装置,其特征在于,所述插槽(4)内部两侧布置有限位槽(402),所述预留杆(3)两侧布置有与限位槽(402)对应的限位条(303)。

7.如权利要求1所述的一种桩基浇注围护装置,其特征在于,所述凸块(305)两侧设置有倒齿,且齿口朝向预留杆(3)。
