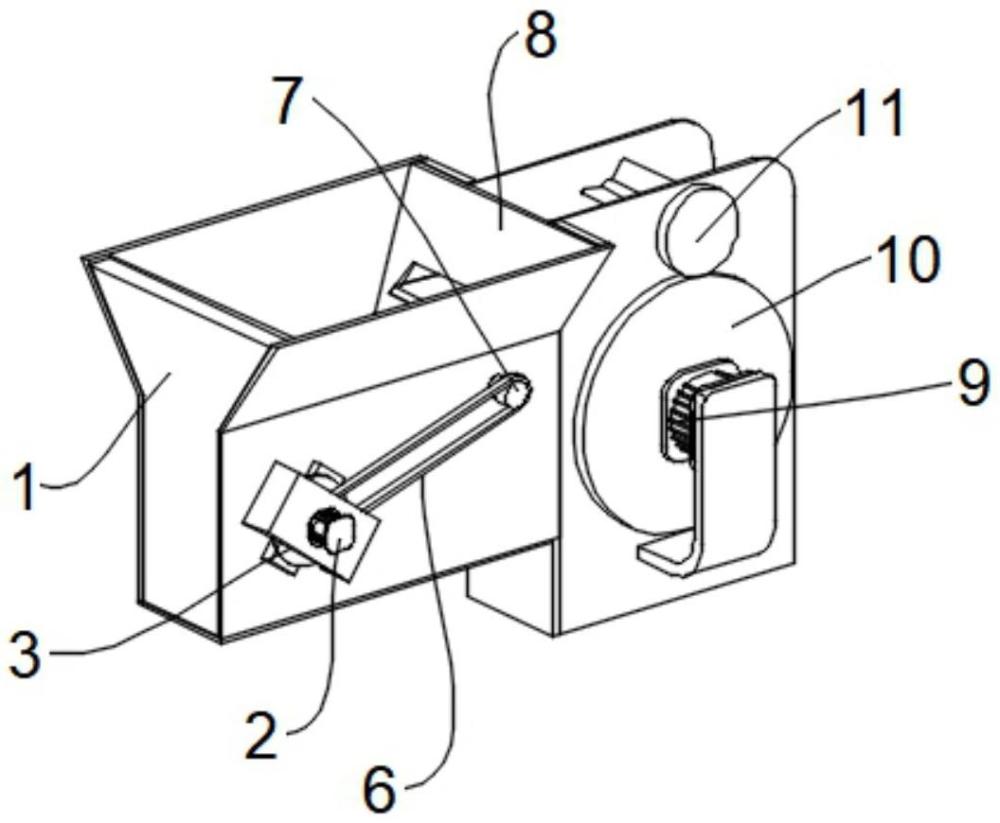

1.一种公扣打扣机上料装置，包括外壳(1)，外壳(1)上端为梯形下端为长方形的空壳，其特征在于：所述外壳(1)外表面固定连接有整料电机(2)，整料电机(2)输出端固定连接有组合轮(3)，组合轮(3)远离整料电机(2)的一端滑动连接有搓动架(4)，搓动架(4)与外壳(1)滑动连接，搓动架(4)表面滑动连接有下料板(5)，下料板(5)固定连接在外壳(1)内侧，组合轮(3)外表面套接有传动带(6)，传动带(6)远离组合轮(3)的一端套接有踢料轮(7)，踢料轮(7)与外壳(1)转动连接，踢料轮(7)外侧包裹有挡料板(8)，挡料板(8)与外壳(1)固定连接，外壳(1)外侧固定连接有搬运电机(9)，搬运电机(9)输出端固定连接有搬运轮(10)，搬运轮(10)在外壳(1)内侧转动连接，搬运轮(10)上端啮合有回料轮(11)，外壳(1)内侧固定连接有回料板(12)，回料板(12)贯穿挡料板(8)，回料轮(11)在回料板(12)上方。

2.根据权利要求1所述的一种公扣打扣机上料装置，其特征在于：所述组合轮(3)由第一带轮(301)和偏心轮(302)组成，传动带(6)套接在第一带轮(301)外侧，第一带轮(301)端面固定连接有偏心轮(302)，搓动架(4)套接在偏心轮(302)外侧。

3.根据权利要求1所述的一种公扣打扣机上料装置，其特征在于：所述搓动架(4)由推动框(401)、封口架(402)和搓动条(403)组成，推动框(401)外形为方形框架套接在偏心轮(302)外侧，推动框(401)表面固定连接有封口架(402)，封口架(402)两侧与外壳(1)滑动连接，封口架(402)上表面与下料板(5)的下表面滑动连接，封口架(402)上端固定连接有搓动条(403)，搓动条(403)在下料板(5)内侧滑动，搓动条(403)与下料板(5)表面的凹槽共同组成方形沟槽。

4.根据权利要求1所述的一种公扣打扣机上料装置，其特征在于：所述下料板(5)外形为“J”字形方便公扣的滑动，下料板(5)表面开设有沟槽，搓动架(4)在下料板(5)内侧。

5.根据权利要求1所述的一种公扣打扣机上料装置，其特征在于：所述踢料轮(7)由第二带轮(701)和推料轮(702)组成，传动带(6)套接在第二带轮(701)外侧，第二带轮(701)端面固定连接有推料轮(702)，推料轮(702)表面设置有齿板呈雪花状，推料轮(702)在挡料板(8)内侧。

6.根据权利要求1所述的一种公扣打扣机上料装置，其特征在于：所述搬运轮(10)由主动齿(101)和吸引柱(102)组成，主动齿(101)端面固定连接有吸引柱(102)，吸引柱(102)外形为多边形柱，吸引柱(102)外周面每个面内侧均设置有电磁铁。

7.根据权利要求1所述的一种公扣打扣机上料装置，其特征在于：所述回料轮(11)由从动轮(111)和收集轮(112)组成，从动轮(111)外周面与搬运轮(10)啮合，从动轮(111)端面固定连接有收集轮(112)，收集轮(112)在回料板(12)上表面。
