专利号: 202421372554X
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-03-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

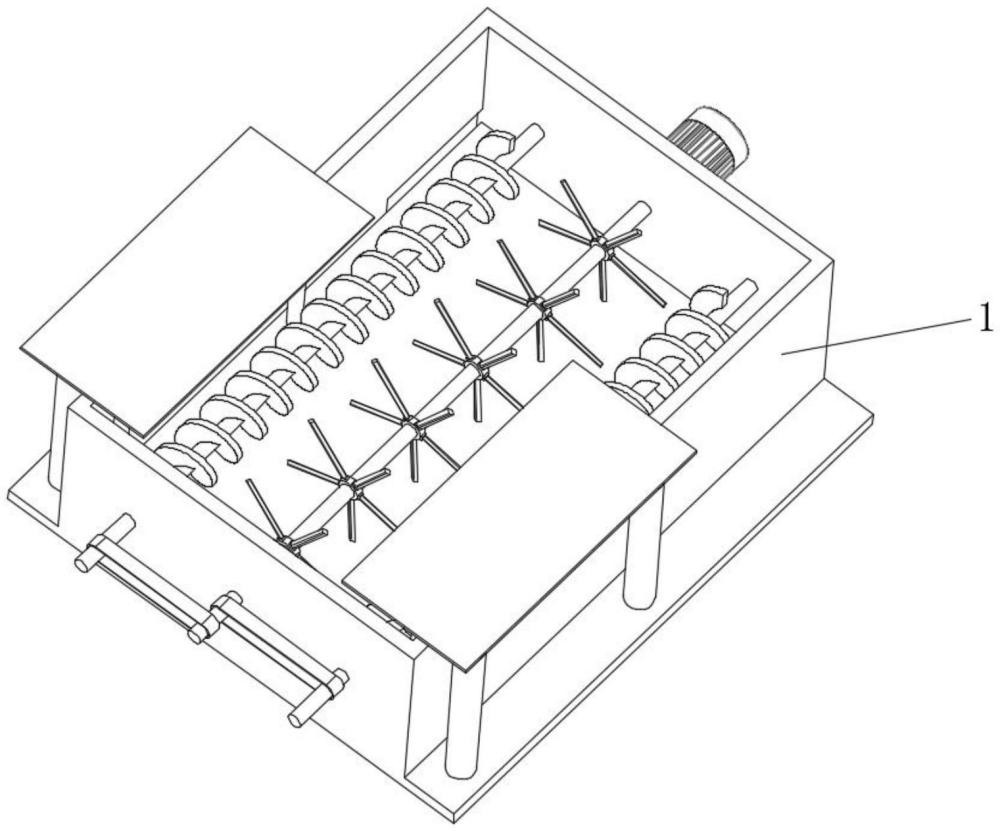

1.一种畜牧用饲料高效搅拌装置,包括搅拌盒(1),所述搅拌盒(1)上开设有出料口(2),其特征在于:所述搅拌盒(1)上设置有搅拌机构(3),所述搅拌机构(3)包括:出料挡板(30),所述出料口(2)内部转动安装有出料挡板(30),所述搅拌盒(1)外侧固定安装有搅拌电机(31),所述搅拌电机(31)输出端固定安装有刀轴(32),所述刀轴(32)外侧固定安装有刀轮(33);

右皮带(34),所述刀轴(32)外侧传动安装有右皮带(34),所述搅拌盒(1)外侧转动安装有右转轴(35),所述右皮带(34)远离所述刀轴(32)的一端内部传动安装有右转轴(35),所述右转轴(35)外侧固定安装有右绞龙杆(36),所述右绞龙杆(36)远离所述右转轴(35)的一端转动安装于所述搅拌盒(1)内部;

左皮带(37),所述刀轴(32)外侧传动安装有左皮带(37),所述搅拌盒(1)外侧转动安装有左转轴(38),所述左皮带(37)远离所述刀轴(32)的一端内部传动安装有左转轴(38),所述左转轴(38)外侧固定安装有左绞龙杆(39),所述左绞龙杆(39)远离所述左转轴(38)的一端转动安装于所述搅拌盒(1)内部。

2.根据权利要求1所述的一种畜牧用饲料高效搅拌装置,其特征在于:所述刀轮(33)与刀轴(32)的圆形截面圆心同轴心,所述刀轮(33)设置有多组,多组所述刀轮(33)等间距线性阵列于所述刀轴(32)外侧。

3.根据权利要求1所述的一种畜牧用饲料高效搅拌装置,其特征在于:所述右转轴(35)、右绞龙杆(36)分别与所述左转轴(38)、左绞龙杆(39)长度相适配。

4.根据权利要求1所述的一种畜牧用饲料高效搅拌装置,其特征在于:所述右皮带(34)与所述左皮带(37)运动轨迹不相交。

5.根据权利要求1所述的一种畜牧用饲料高效搅拌装置,其特征在于:所述搅拌盒(1)上设置有清洁机构(4),所述搅拌盒(1)外侧固定安装有液压缸(41),所述液压缸(41)外侧固定安装有固定板(42),所述固定板(42)外侧固定安装有提拉杆(43),所述提拉杆(43)外侧固定安装有刮板(44)。

6.根据权利要求5所述的一种畜牧用饲料高效搅拌装置,其特征在于:所述液压缸(41)、提拉杆(43)与刮板(44)设置有多组。

7.根据权利要求6所述的一种畜牧用饲料高效搅拌装置,其特征在于:所述刮板(44)运动轨迹贴合所述搅拌盒(1)内部。
