专利号: 2024214622131
申请人: 江苏赛联农牧科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-06-26
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

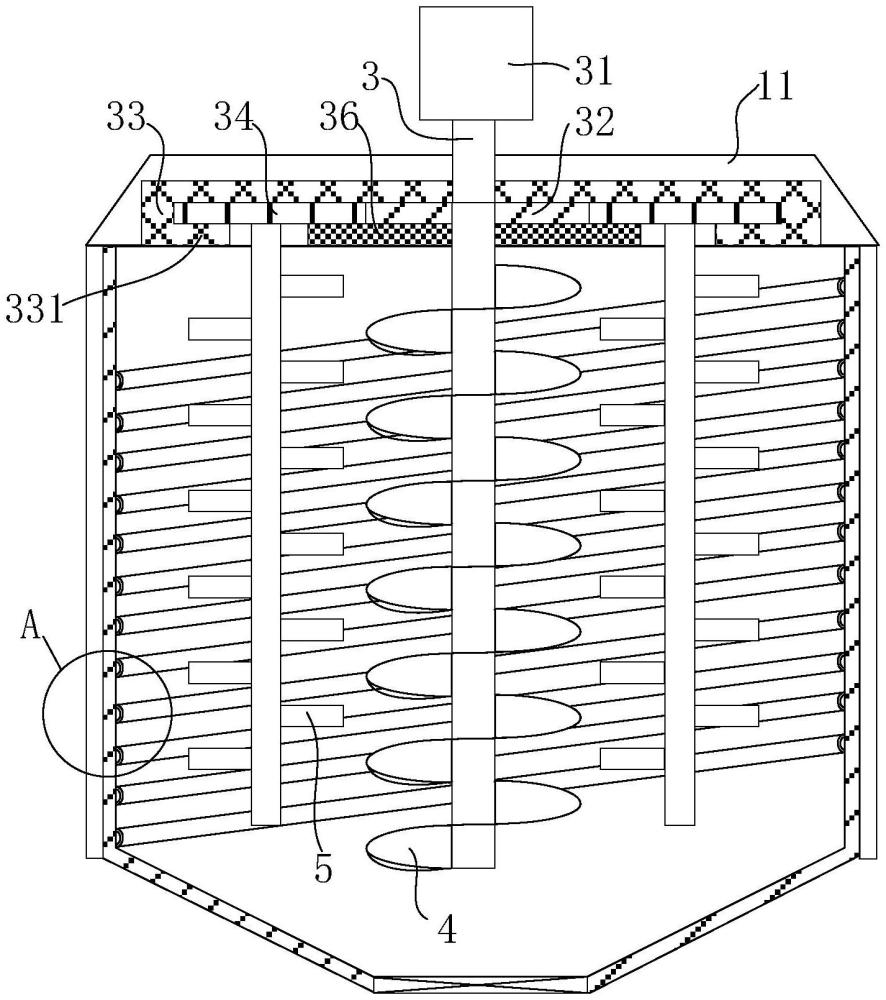

1.一种用于畜牧养殖饲料的搅拌装置,其特征在于,包括:

容置筒,所述容置筒开设有投料口和出料口;

附壁管,所述附壁管形成于所述容置筒的侧壁的内侧且呈螺旋形,所述附壁管的一端通过进液管连接有水箱,所述附壁管的另一端通过回液管连接于所述水箱,所述进液管上安装有冷却器;

竖向设置的主动轴,可转动地安装于所述容置筒的筒盖,所述筒盖的外侧安装有驱动电机,所述驱动电机传动连接于所述主动轴,所述主动轴的一端伸至所述容置筒的内侧且同轴连接有主动齿轮,所述筒盖的内侧安装有与所述主动齿轮同心设置的齿圈,所述齿圈套设于所述主动齿轮的外部,所述齿圈与所述主动齿轮之间啮合有多个行星齿轮,所述行星齿轮同轴连接有从动轴;

螺旋叶片,安装于所述主动轴的一端;

多个搅拌杆,所述从动轴的圆周面安装有所述多个搅拌杆。

2.根据权利要求1所述的用于畜牧养殖饲料的搅拌装置,其特征在于,所述容置筒的外侧包覆有保温层。

3.根据权利要求1所述的用于畜牧养殖饲料的搅拌装置,其特征在于, 所述行星齿轮的数量为三个。

4.根据权利要求1所述的用于畜牧养殖饲料的搅拌装置,其特征在于,所述从动轴上设置有多排搅拌杆,相邻的两排搅拌杆交错设置。

5.根据权利要求1所述的用于畜牧养殖饲料的搅拌装置,其特征在于,所述齿圈的底部形成有承托翼缘,所述承托翼缘沿所述齿圈的圆周方向设置一圈,所述承托翼缘支撑于所述行星齿轮的一侧。

6.根据权利要求5所述的用于畜牧养殖饲料的搅拌装置,其特征在于,所述主动轴可转动地安装有托盘,所述托盘支撑于所述行星齿轮的另一侧。

7.根据权利要求1所述的用于畜牧养殖饲料的搅拌装置,其特征在于,所述附壁管的管壁呈半圆形。
