专利号: 2025100247337
申请人: 洛阳奥帆农业科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-09-11
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

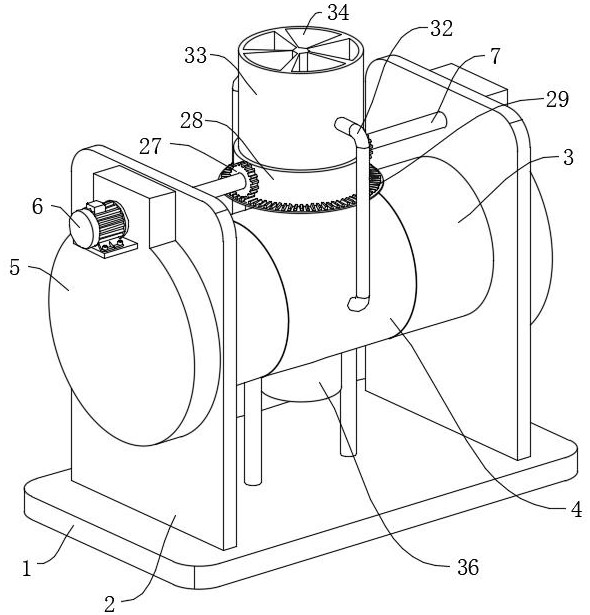

1.一种畜牧饲料搅拌装置,包括底座(1),其特征在于,所述底座(1)上表面固定连接有两个侧板(2),所述侧板(2)通过轴承贯穿转动连接有混合筒(3),两个所述混合筒(3)之间通过轴承转动连接有固定筒(4),所述固定筒(4)通过支架与底座(1)上表面固定连接;

所述侧板(2)与混合筒(3)处设置有混合机构,所述混合机构由驱动组件与搅动组件组成,其用于将饲料进行搅拌混合;

所述固定筒(4)处设置有过料机构,所述过料机构由分配组件、红外探测器(25)与出料组件组成,其用于饲料的通过分配、均匀度检测与混合后的下料,所述分配组件包括中转筒(36),所述中转筒(36)与固定筒(4)贯穿固定连接,所述中转筒(36)上表面固定连接有承接板(17),所述承接板(17)与固定筒(4)内侧壁固定连接,所述红外探测器(25)与中转筒(36)内侧壁固定连接;

所述固定筒(4)处设置有进料机构,所述进料机构包括进料斗(28),所述进料斗(28)通过轴承与固定筒(4)贯穿转动连接。

2.根据权利要求1所述的一种畜牧饲料搅拌装置,其特征在于,所述搅动组件包括多个隔板(14),所述隔板(14)与混合筒(3)内侧壁固定连接,每两个所述隔板(14)远离混合筒(3)内侧壁一侧的侧壁共同固定连接有连板(37),所述混合筒(3)通过轴承贯穿转动连接有多个转杆(10),每三个所述转杆(10)为一组,所述转杆(10)位于混合筒(3)外部的一端贯穿固定连接有第四齿轮(15),对应的两个所述第四齿轮(15)啮合,所述转杆(10)位于混合筒(3)内部一段的侧壁固定连接有多个搅拌片(16)。

3.根据权利要求2所述的一种畜牧饲料搅拌装置,其特征在于,所述驱动组件包括驱动轴(7),所述驱动轴(7)与侧板(2)通过轴承贯穿转动连接,所述驱动轴(7)远离进料斗(28)的一端贯穿固定连接有第一齿轮(8),其中一个所述驱动轴(7)固定连接有伺服电机(6),所述承接板(17)相对的两个侧壁均固定连接有固定杆(12),两个所述固定杆(12)分别与对应的所述混合筒(3)通过轴承贯穿转动连接,所述固定杆(12)远离承接板(17)的一端贯穿固定连接有第三齿轮(13),每组所述转杆(10)的其中一个贯穿固定连接有第二齿轮(11),所述第二齿轮(11)与第三齿轮(13)啮合,两个所述侧板(2)相背一侧的侧壁均通过轴承转动连接有齿圈(9),所述第二齿轮(11)、第一齿轮(8)均与所述齿圈(9)啮合。

4.根据权利要求1所述的一种畜牧饲料搅拌装置,其特征在于,所述分配组件还包括导流环(19),所述导流环(19)与中转筒(36)内侧壁固定连接,所述中转筒(36)内侧壁固定连接有安装杆(20),所述安装杆(20)远离中转筒(36)内侧壁的一端固定连接有固定罩(21),所述中转筒(36)贯穿固定连接有两个排出筒(23),两个所述排出筒(23)相互对称,所述固定筒(4)内侧壁固定连接有两个导向板(24),所述导向板(24)与排出筒(23)相对应。

5.根据权利要求1所述的一种畜牧饲料搅拌装置,其特征在于,所述出料组件包括升降罩(22),所述升降罩(22)滑动连接在中转筒(36)内,所述中转筒(36)内侧壁固定连接有两个电动推杆(26),所述电动推杆(26)的输出端与所述升降罩(22)下表面固定连接。

6.根据权利要求3所述的一种畜牧饲料搅拌装置,其特征在于,所述进料机构还包括两个第五齿轮(27),两个所述第五齿轮(27)分别与对应的所述驱动轴(7)贯穿固定连接,所述进料斗(28)贯穿固定连接有齿盘(29),所述第五齿轮(27)与齿盘(29)啮合,所述固定筒(4)侧壁固定连接有两个侧杆(32),所述侧杆(32)远离固定筒(4)的一端通过螺栓固定连接有料筒(33),所述料筒(33)开设有多个料槽(34),所述料筒(33)底壁开设有多个底孔(35),所述底孔(35)与料槽(34)一一对应,所述进料斗(28)内侧壁固定连接有固定板(30),所述固定板(30)开设有进入孔(31)。

7.根据权利要求3所述的一种畜牧饲料搅拌装置,其特征在于,两个所述侧板(2)相背一侧的侧壁均通过螺栓固定连接有侧罩(5),所述驱动轴(7)与对应的所述侧罩(5)通过轴承贯穿转动连接,所述伺服电机(6)通过支架与其中一个侧罩(5)侧壁固定连接。

8.根据权利要求2所述的一种畜牧饲料搅拌装置,其特征在于,所述固定筒(4)内侧壁固定连接有两个挡板(18),所述隔板(14)与连板(37)与对应的所述挡板(18)侧壁滑动连接。

9.根据权利要求6所述的一种畜牧饲料搅拌装置,其特征在于,多个所述底孔(35)的孔径均不一致,所述进入孔(31)的孔径大于底孔(35)的孔径。

10.根据权利要求4所述的一种畜牧饲料搅拌装置,其特征在于,所述固定罩(21)的上表面为锥面。
