专利号: 202420420363X
申请人: 杭州龙鑫装饰工程有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

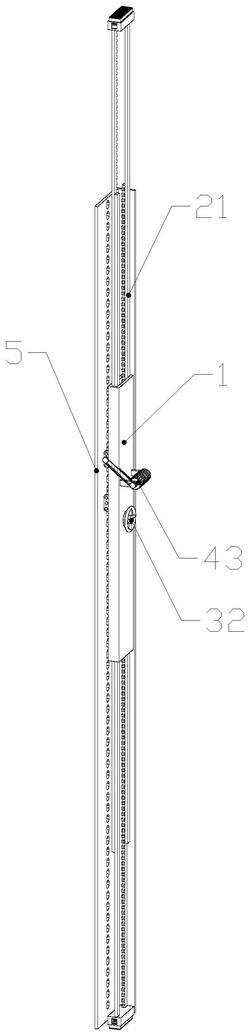

1.一种工程建筑用墙面找平装置,其特征在于:包括有中心座和两个分别纵向滑动连接在所述中心座上下两侧的固定杆;所述中心座上沿前后方向滑动连接有两个纵向排列的滑块;所述中心座上转动连接有两个分别与对应的所述滑块传动连接的丝杆;所述滑块侧壁成型有水平设置的承托柱;冲筋尺上成型有多个纵向排列的竖直槽;两个所述承托柱同时插入到两个不同的所述竖直槽内。

2.如权利要求1所述的找平装置,其特征在于:所述中心座上转动连接有两个分别与对应的所述丝杆传动连接的旋把;两个所述旋把同轴设置。

3.如权利要求1所述的找平装置,其特征在于:所述承托柱末端成型有向上延伸的用于插入所述竖直槽内的挂钩;所述挂钩远离所述承托柱的一端成型有弧面。

4.如权利要求1‑3任一所述的找平装置,其特征在于:所述固定杆朝向所述中心座的一端成型有纵向设置的齿条;所述中心座中部转动连接有与两个所述齿条传动连接的联动齿轮。

5.如权利要求4所述的找平装置,其特征在于:所述联动齿轮上沿轴向滑动连接有与所述联动齿轮传动连接的非圆轴;所述中心座内成型有用于限制所述非圆轴转动的非圆通孔。

6.如权利要求5所述的找平装置,其特征在于:所述联动齿轮朝向所述非圆通孔的一端中央位置成型有与所述非圆轴滑动连接的传动腔;所述传动腔的横截面、所述非圆轴的横截面、所述非圆通孔的横截面为形状相同的非圆形结构。

7.如权利要求6所述的找平装置,其特征在于:所述传动腔与所述非圆轴之间设置有用于使所述非圆轴向所述非圆通孔滑动的第二弹簧。

8.如权利要求1‑3任一所述的找平装置,其特征在于:所述固定杆远离所述中心座的一端纵向滑动连接有用于抵接地面和屋顶的弹性块;所述弹性块与所述固定杆之间设置有用于使所述弹性块远离所述固定杆的第一弹簧;所述弹性块远离所述中心座的一端成型有摩擦纹。

9.如权利要求8所述的找平装置,其特征在于:所述固定杆远离所述中心座的一端为矩形腔;所述矩形腔两个正对的侧壁成型有对称设置的限位滑槽;所述弹性块两个正对的外壁成型有与所述限位滑槽滑动连接的延伸块。

10.如权利要求1‑3任一所述的找平装置,其特征在于:所述冲筋尺为L型板;所述L型板的长度大于所述固定杆的长度;所述L型板的宽度大于所述中心座的宽度。
