专利号: 2024200948075
申请人: 山西博豪建筑工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

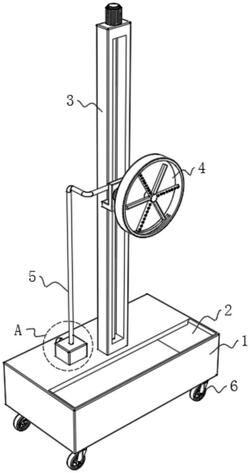

1.一种建筑工程用墙面整平装置,其特征在于:包括:

收集箱(1),所述收集箱(1)的底端且靠近四角位置处均安装有刹车轮(6),所述收集箱(1)的顶端开设有与之相连通的矩形孔(2),所述收集箱(1)的顶端安装有升降组件(3),且收集箱(1)的顶端安装有输送组件(5);

整平组件(4),所述整平组件(4)位于所述升降组件(3)的一侧,所述整平组件(4)包括L型板(45),所述L型板(45)的外端安装有圆形罩体(41),所述圆形罩体(41)的内壁开设有弧形孔,所述L型板(45)内转动连接有转轴(42),所述转轴(42)的外端且位于圆形罩体(41)内侧分别安装有多个刮板(43)和多个喷涂管(44);

其中:所述升降组件(3)被配置为驱动所述整平组件(4)做竖直方向上移动。

2.根据权利要求1所述的一种建筑工程用墙面整平装置,其特征在于:所述转轴(42)贯穿所述L型板(45),且转轴(42)远离L型板(45)的一端贯穿所述圆形罩体(41)并延伸至所述圆形罩体(41)内侧。

3.根据权利要求1所述的一种建筑工程用墙面整平装置,其特征在于:多个所述刮板(43)呈环形等距排列,多个所述刮板(43)的外端均与圆形罩体(41)的开口处相持平。

4.根据权利要求1所述的一种建筑工程用墙面整平装置,其特征在于:所述L型板(45)的外端固接有第二电机(46),所述第二电机(46)的输出端固接有主动齿轮(47),所述转轴(42)的外端固接有从动齿轮(48),所述主动齿轮(47)与从动齿轮(48)啮合连接。

5.根据权利要求1所述的一种建筑工程用墙面整平装置,其特征在于:多个所述喷涂管(44)呈环形等距排列,所述转轴(42)呈中空设置,多个所述喷涂管(44)均与转轴(42)内腔相连通。

6.根据权利要求1所述的一种建筑工程用墙面整平装置,其特征在于:所述输送组件(5)包括固接在收集箱(1)顶端的输料泵(51),所述输料泵(51)的输入端连接有连接管(53),所述连接管(53)贯穿收集箱(1)顶部并延伸至收集箱(1)的内腔底部,所述输料泵(51)的输出端连接有软管(52),所述软管(52)与所述转轴(42)转动连接,且软管(52)与转轴(42)相连通。

7.根据权利要求1所述的一种建筑工程用墙面整平装置,其特征在于:所述升降组件(3)包括固接在收集箱(1)顶端的竖板(31),所述竖板(31)外端开设有滑槽,所述滑槽内壁滑动连接有滑块(34),所述滑块(34)与L型板(45)固接。

8.根据权利要求7所述的一种建筑工程用墙面整平装置,其特征在于:所述竖板(31)顶端安装有第一电机(32),所述第一电机(32)的输出端延伸至滑槽并固接有与滑块(34)相匹配的丝杆(33),所述丝杆(33)远离第一电机(32)的一端与滑槽内壁转动连接。
