专利号: 2024201913942
申请人: 苏州启阳半导体科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

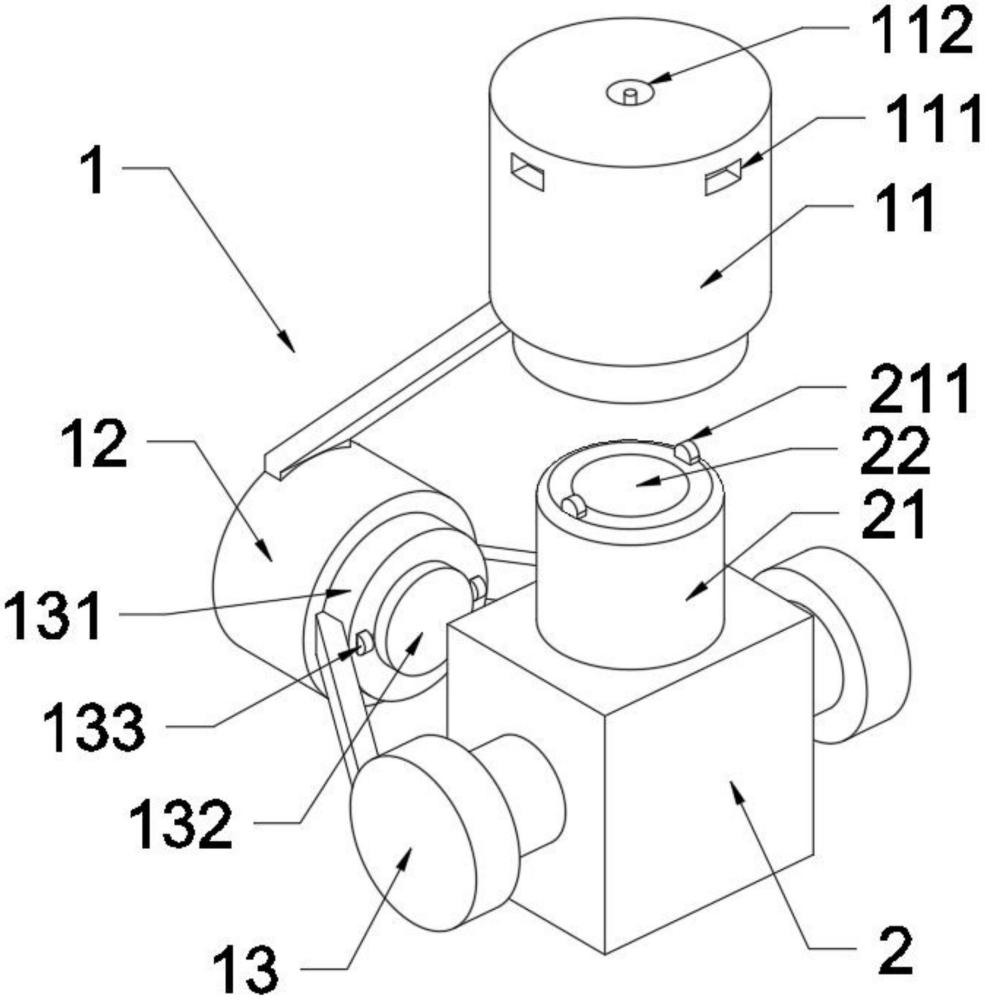

1.一种无人机用高稳定性拍摄模组,包括稳定器(1),其特征在于:所述稳定器(1)包括连接头(11),所述连接头(11)底部输出端转动安装有第一转向机(12),所述第一转向机(12)输出端转动安装有第二转向机(13),所述第二转向机(13)包括转动盘(131),且转动盘(131)转动安装在第一转向机(12)上,所述转动盘(131)远离第一转向机(12)的一侧转动安装有清洁板(132),所述第一转向机(12)内部固定安装有微型电机(121),所述微型电机(121)输出端固定安装有转动轴(122),所述转动轴(122)外圈滑动卡设有第二齿轮(135),所述转动盘(131)内部固定安装有环形分布的若干个齿牙(136),且第二齿轮(135)可滑动与转动盘(131)内部的齿牙(136)啮合,所述转动轴(122)靠近第二齿轮(135)的一端固定安装有第一齿轮(123),所述第一齿轮(123)外圈套设有套筒(137),且套筒(137)远离第二齿轮(135)的一端滑动卡设在清洁板(132)内,所述套筒(137)内部开设有环形分布的若干个齿槽(139),且套筒(137)内部的齿槽(139)可滑动与第一齿轮(123)啮合。

2.如权利要求1所述的一种无人机用高稳定性拍摄模组,其特征在于,所述转动盘(131)安装有清洁板(132)的一侧插设有对称分布的两个活动块(133),所述套筒(137)外圈转动安装有转环(138),且活动块(133)通过连接杆与转环(138)固定连接。

3.如权利要求1所述的一种无人机用高稳定性拍摄模组,其特征在于,所述转动轴(122)外圈套设有弹簧(134),且弹簧(134)相互远离的两端分别与微型电机(121)和第二齿轮(135)相互靠近的一侧接触。

4.如权利要求1所述的一种无人机用高稳定性拍摄模组,其特征在于,所述第二转向机(13)输出端转动卡设有相机(2),所述相机(2)顶端固定安装有镜头(21)。

5.如权利要求4所述的一种无人机用高稳定性拍摄模组,其特征在于,所述镜头(21)顶端固定安装有对称分布的两个固定块(211),且两个固定块(211)可通过第二转向机(13)转动分别与对应的活动块(133)接触。

6.如权利要求4所述的一种无人机用高稳定性拍摄模组,其特征在于,所述镜头(21)顶端固定安装有镜片(22),且镜片(22)可通过第二转向机(13)转动与清洁板(132)接触。

7.如权利要求1所述的一种无人机用高稳定性拍摄模组,其特征在于,所述连接头(11)顶端外圈开设有环形分布的四个卡口(111),且稳定器(1)通过卡口(111)与无人机卡合连接。

8.如权利要求1所述的一种无人机用高稳定性拍摄模组,其特征在于,所述连接头(11)顶端开设有连接线插口(112),且稳定器(1)通过连接线插口(112)与无人机进行数据连接。
