1.一种微球型纳米复合材料的制备方法，其特征在于，包括以下步骤：

（1）取一定量的Zn(AC)2·2H2O和Cd(NO3)2·4H2O充分搅拌溶解在适量的去离子水与水合肼的混合溶液中，再加入一定量的CH4N2S，并在室温下持续搅拌10‑120min；

（2）将步骤（1）中搅拌均匀的混合溶液倒入水热釜内衬中，在一定温度下加热，保温6‑

24h后冷却至室温，将所得产物经去离子水和乙醇洗涤数次，真空干燥后得到ZCS‑Vs粉末；

（3）取一定量的葡萄糖、NiCl2·6H2O和尿素溶于适量的去离子水中，搅拌10‑240min；

（4）将步骤（3）中搅拌均匀的溶液倒入水热釜内衬中，在一定温度下加热，保温6‑24h后冷却至室温，将所得产物经去离子水和乙醇洗涤数次，真空干燥后得到黑色前驱体Ni(OH)2@C粉末；

（5）将适量步骤（4）所得的Ni(OH)2@C粉末倒入瓷舟，置于管式炉内，通入10‑60min N2以去除空气，随后在N2气氛下，以一定升温速率加热至300‑500°C，并保温30‑240min，待自然冷却后得到黑色NiO/Ni@C粉末；

（6）将一定量步骤（5）所得的NiO/Ni@C超声分散于一定量ZCS‑Vs配置的去离子水溶液中，在室温下搅拌1‑24h；

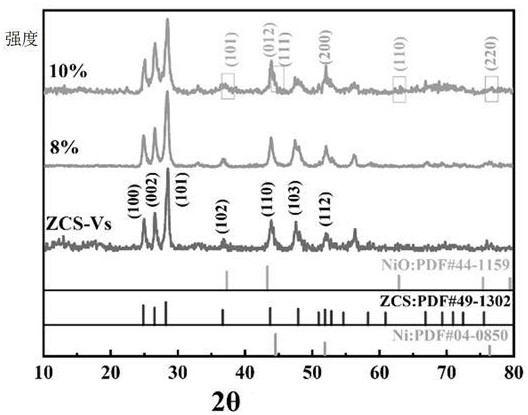

（7）将步骤（6）中搅拌均匀的混合溶液放入马弗炉中，在空气气氛下，以一定升温速率加热至300‑500°C，并保温60‑720min，待自然冷却后得到黄绿色粉末，命名为X% NiO/Ni@ZCS‑Vs微球型纳米复合材料，X%为NiO/Ni@C与ZCS‑Vs的质量比。

2.根据权利要求1所述的一种微球型纳米复合材料的制备方法，其特征在于，步骤（1）中所用Zn(AC)2·2H2O的质量为0.1‑10g，Cd(NO3)2·4H2O的质量为0.1‑10g，去离子水与水合肼混合溶液的体积比为1‑20%、体积为10‑500mL，CH4N2S的质量为0.1‑10g。

3.根据权利要求1所述的一种微球型纳米复合材料的制备方法，其特征在于，步骤（2）中加热温度为120‑350°C，真空干燥温度为40‑90°C，时间为6‑24h。

4.根据权利要求1所述的一种微球型纳米复合材料的制备方法，其特征在于，步骤（3）中所用葡萄糖的质量为0.1‑15g，NiCl2·6H2O的质量为0.1‑10g，尿素的质量为0.1‑15g，去离子水的体积为2‑1000mL。

5.根据权利要求1所述的一种微球型纳米复合材料的制备方法，其特征在于，步骤（4）中加热温度为100‑300°C，真空干燥温度为40‑90°C，时间为6‑24h。

6.根据权利要求1所述的一种微球型纳米复合材料的制备方法，其特征在于，步骤（5）‑1中升温速率为1‑20°C·min 。

7.根据权利要求1所述的一种微球型纳米复合材料的制备方法，其特征在于，步骤（6）中所用NiO/Ni@C的质量为0.1‑10g，ZCS‑Vs的质量为0.1‑10g，去离子水的体积为10‑200mL。

8.根据权利要求1所述的一种微球型纳米复合材料的制备方法，其特征在于，步骤（7）‑1中升温速率为1‑20°C·min 。
