专利号: 2024114616417
申请人: 龙岩智康太阳能科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-10-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

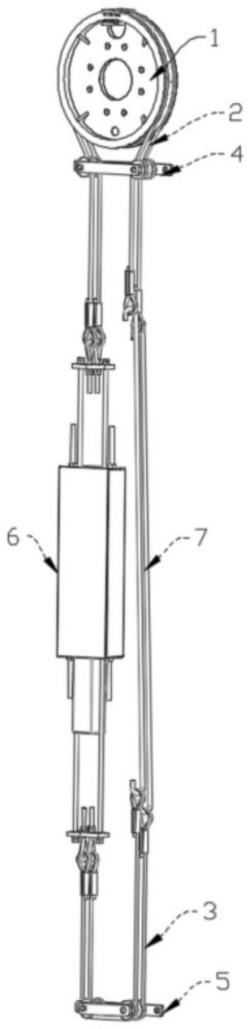

1.一种支架旋转用高适应性驱动装置,其特征在于,包括:

转动设置的承载件(1);

固定设置在靠近所述承载件(1)的第一滑轮组件(4),固定设置在远离所述承载件(1)第二滑轮组件(5);

以及驱动所述承载件(1)转动的驱动组件,所述驱动组件包括:

一根或多根环绕设置在所述承载件(1)上的第一柔性牵引组件(2),一根或多根环绕设置在所述第二滑轮组件(5)外侧的第二柔性牵引组件(3),所述第一柔性牵引组件(2)导向设置在第一滑轮组件(4)内侧;

连接所述第一柔性牵引组件(2)一端与第二柔性牵引组件(3)一端的驱动机(6),连接所述第一柔性牵引组件(2)另一端与第二柔性牵引组件(3)另一端的刚性连接组件(7);

通过所述驱动机(6)与第一柔性牵引组件(2)、第二柔性牵引组件(3)、刚性连接组件(7)的配合,同步驱动所述承载件(1)顺/逆时针调节角度;

所述第一柔性牵引组件(2)、第二柔性牵引组件(3)的数目均为两根,第一柔性牵引组件(2)采用直径区间8‑14mm的第一钢丝绳(21),所述第二柔性牵引组件(3)采用直径区间8‑

14mm的第二钢丝绳(31);

所述驱动机(6)包括固定设置的安装壳(61)、转动安装在所述安装壳(61)内部的外螺纹杆(62)、驱动所述外螺纹杆(62)旋转的电机(63);

两根平行贯穿所述安装壳(61)的拉杆(64)、垂直安装在两个所述拉杆(64)上的内螺纹锁盘(65),所述内螺纹锁盘(65)与外螺纹杆(62)螺纹连接;

通过所述电机(63)驱动所述外螺纹杆(62)正向/反向旋转,驱动所述内螺纹锁盘(65)带动拉杆(64)上移/下降;

两根所述拉杆(64)的端部之间分别水平安装有相应的衔接板(67),所述第一柔性牵引组件(2)、第二柔性牵引组件(3)分别通过相应的衔接杆件(68)对称安装到所述衔接板(67)的中部两侧;

通过缩短所述第一柔性牵引组件(2)、第二柔性牵引组件(3)长度用量,配合所述刚性连接组件(7)对同组的所述第一钢丝绳(21)、第二钢丝绳(31)一端相连接,所述驱动机(6)与衔接板(67)配合对不同组的所述第一钢丝绳(21)、第二钢丝绳(31)一端相连接;

所述第一钢丝绳(21)、第二钢丝绳(31)直径区间8‑14mm,涂塑完成后直径区间10‑

16mm; 通过缩短所述第一柔性牵引组件(2)、第二柔性牵引组件(3)长度用量,配合刚性连接组件(7)与驱动机(6)进行首尾连接,减小延伸率。

2.根据权利要求1所述的一种支架旋转用高适应性驱动装置,其特征在于:所述第一滑轮组件(4)与第二滑轮组件(5)均包括两个对称设置的滑轮(41)、以及固定两个所述滑轮(41)的固定架(42),所述第一柔性牵引组件(2)穿越设置在第一滑轮组件(4)的两个所述滑轮(41)之间,所述第二柔性牵引组件(3)环绕设置第二滑轮组件(5)的两个所述滑轮(41)外侧。

3.根据权利要求2所述的一种支架旋转用高适应性驱动装置,其特征在于:同组的两个所述滑轮(41)轴间距小于承载件(1)直径。

4.根据权利要求1所述的一种支架旋转用高适应性驱动装置,其特征在于:所述第一柔性牵引组件(2)包括贴合环绕所述承载件(1)外侧面的第一钢丝绳(21),所述第一钢丝绳(21)两端部向内弯折,且端部通过锁环固定锁接在其绳体上,形成第一连接环(22)、第二连接环(23),所述第一连接环(22)与刚性连接组件(7)相连接,所述第二连接环(23)与驱动机(6)相连接。

5.根据权利要求4所述的一种支架旋转用高适应性驱动装置,其特征在于:所述第二柔性牵引组件(3)包括贴合环绕所述承载件(1)外侧面的第二钢丝绳(31),两个所述第二钢丝绳(31)两端部向内弯折,且端部通过锁环固定锁接在其绳体上,形成第三连接环(32)、第四连接环(33),所述第三连接环(32)与刚性连接组件(7)相连接,所述第四连接环(33)与驱动机(6)相连接。

6.根据权利要求1所述的一种支架旋转用高适应性驱动装置,其特征在于:所述刚性连接组件(7)包括连接所述第一钢丝绳、第二钢丝绳(31)的第一连接杆(71),所述第一连接杆(71)两端部向内弯折形成第一钩体(72)、第二钩体(73),所述第一钩体(72)与第一连接环(22)相连接,第二钩体(73)与第三连接环(32)相连接。
