专利号: 2024110639087
申请人: 昆山新和翔汽车部件有限公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-03-03
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

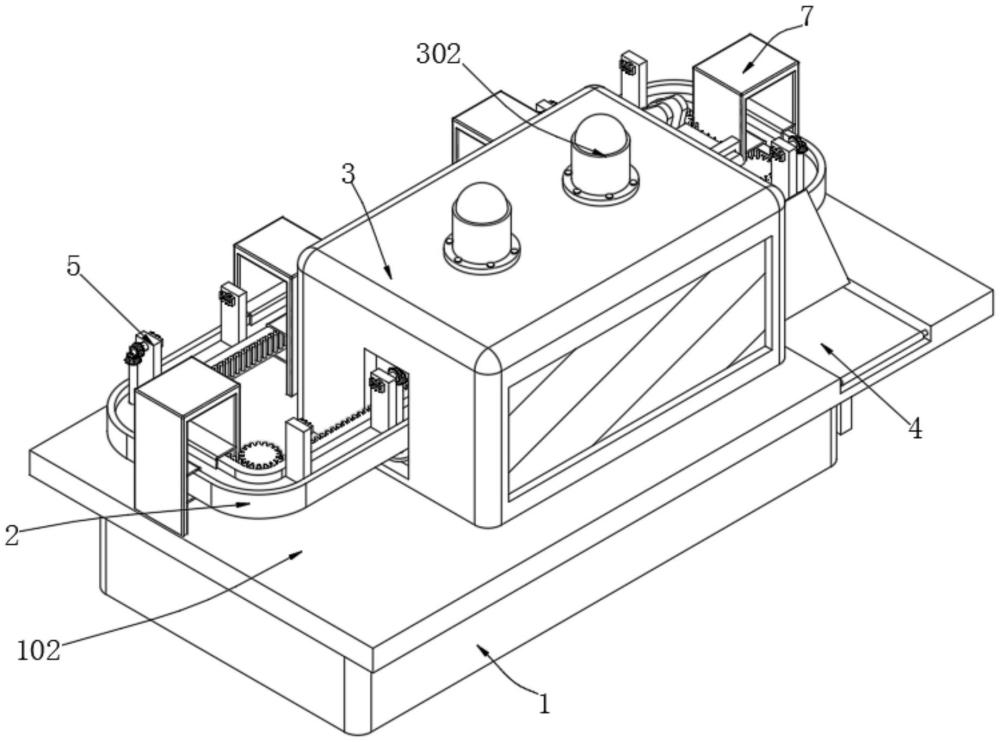

1.一种汽车零部件抗弯折强度检测装置,包括支撑收集机构(1),其特征在于,所述支撑收集机构(1)的上表面安装有输送机构(2),所述支撑收集机构(1)上表面的一侧安装有检测机构(3),所述支撑收集机构(1)的上表面靠近检测机构(3)安装有下料机构(4);

所述下料机构(4)包括安装于支撑收集机构(1)内部的下料电机(401),所述下料电机(401)的输出端固定连接有驱动杆(402),所述驱动杆(402)的表面活动套接有下料输送带(403),所述下料输送带(403)内部的一侧活动插接有稳定杆(404),所述驱动杆(402)的表面通过皮带传动连接有转动杆(405),所述转动杆(405)的表面固定连接有两个相对应的凸轮(406),两个所述凸轮(406)的表面共同贴合有推动板(407),所述推动板(407)的表面滑动套接有与支撑收集机构(1)固定连接的导向板(408),所述导向板(408)一侧的两边缘处均固定连接有与推动板(407)相对应的复位弹簧(409),两个所述复位弹簧(409)的一端均固定连接有与推动板(407)固定连接的稳定块(410);

所述输送机构(2)的表面安装有夹持机构(5),用于对汽车零部件进行夹持;

所述检测机构(3)的内部安装有清理机构(6),用于对检测机构(3)进行清理;

所述支撑收集机构(1)包括收集箱(101),所述收集箱(101)的上表面固定连接有安装板(102),所述收集箱(101)的内部滑动连接有收集盒(104),所述安装板(102)上表面的一侧开设有与下料输送带(403)相对应的输送槽,所述下料电机(401)固定连接于安装板(102)的内部,所述驱动杆(402)与稳定杆(404)均通过轴承座与安装板(102)转动连接,所述转动杆(405)的一侧通过轴承座转动连接有与安装板(102)固定连接的立板,所述导向板(408)固定连接于安装板(102)的上表面,所述安装板(102)上表面的一侧靠近下料输送带(403)固定连接有与下料输送带(403)相对应的下料板(103)。

2.根据权利要求1所述的一种汽车零部件抗弯折强度检测装置,其特征在于,所述检测机构(3)包括固定连接于安装板(102)上表面一边缘处的检测箱(301),所述检测箱(301)的上表面通过螺栓固定连接有两个相对应的安装筒(302),两个所述安装筒(302)的内部均固定连接有与检测箱(301)固定连接的电动推杆(303),两个所述电动推杆(303)的输出端固定连接有安装块(304),所述安装块(304)的内部固定连接有压力传感器(305),所述压力传感器(305)的表面固定连接有与输送机构(2)相对应的检测杆(306),所述检测杆(306)与夹持机构(5)相对应。

3.根据权利要求2所述的一种汽车零部件抗弯折强度检测装置,其特征在于,所述输送机构(2)包括固定连接于安装板(102)内部的输送电机(201),所述输送电机(201)的输出端固定连接有扇形齿轮(202),所述扇形齿轮(202)的表面啮合有驱动齿轮(203),所述安装板(102)上表面的四角处均通过轴承座转动连接有支撑杆(204),其中一个所述支撑杆(204)与驱动齿轮(203)固定连接,四个所述支撑杆(204)的一端均固定连接有联动齿轮(205),四个所述联动齿轮(205)的表面共同啮合有与安装板(102)转动连接的输送齿条(206),所述输送齿条(206)与检测箱(301)滑动连接,所述输送齿条(206)与下料板(103)相对应。

4.根据权利要求3所述的一种汽车零部件抗弯折强度检测装置,其特征在于,所述夹持机构(5)包括若干个分别固定连接于输送齿条(206)表面的支撑板(501),若干个所述支撑板(501)两个为一组,每组所述支撑板(501)的相对侧均通过轴承座转动连接有夹持块(502),两个所述夹持块(502)的上表面均螺纹连接有调节杆(503),所述调节杆(503)的一端固定连接有弹性夹持板(504),两个所述夹持块(502)的相对侧均开设有与弹性夹持板(504)相对应的夹持槽(505),所述弹性夹持板(504)滑动连接于夹持槽(505)的内部,所述弹性夹持板(504)上表面的两侧均固定连接有与夹持块(502)滑动连接的导向杆。

5.根据权利要求4所述的一种汽车零部件抗弯折强度检测装置,其特征在于,其中一个所述夹持块(502)的一侧固定连接有与支撑板(501)转动连接的旋转杆(506),所述旋转杆(506)的一端固定连接有第一锥形齿轮(507),所述第一锥形齿轮(507)的表面啮合有第二锥形齿轮(508),所述第二锥形齿轮(508)的表面固定连接有与输送齿条(206)转动连接的联动杆(509),所述联动杆(509)的一端贯穿输送齿条(206)固定连接有翻转齿轮(510),所述检测箱(301)的内部固定连接有与翻转齿轮(510)相对应的翻转齿板(511)。

6.根据权利要求5所述的一种汽车零部件抗弯折强度检测装置,其特征在于,所述清理机构(6)包括固定连接于检测箱(301)内部的清理电机(601),所述清理电机(601)的输出端固定连接有清理杆(602),所述清理杆(602)表面的两侧均转动套接有清理皮带(603),两个所述清理皮带(603)的内部共同转动插接有承载杆,两个所述清理皮带(603)的表面均呈矩形阵列安装有通过转轴与清理皮带(603)转动连接的清理板(605),所述清理板(605)与检测箱(301)滑动连接,所述清理杆(602)与承载杆的表面均呈路径阵列活动套接有限位板(606)。

7.根据权利要求6所述的一种汽车零部件抗弯折强度检测装置,其特征在于,若干个所述限位板(606)均与安装板(102)固定连接,其中一个所述限位板(606)的一侧固定连接有与清理电机(601)固定连接的承载板,所述安装板(102)的上表面靠近两个清理皮带(603)开设有清理槽(607),所述清理槽(607)内底壁的一侧均开设有与收集箱(101)相连通的通槽(604),所述清理板(605)转动连接于清理槽(607)的内部,所述收集盒(104)通过通槽(604)与清理槽(607)相连通。

8.根据权利要求7所述的一种汽车零部件抗弯折强度检测装置,其特征在于,所述安装板(102)的上表面呈矩形阵列固定连接有固定块(7),所述固定块(7)的两内壁均呈对称方式固定连接有稳固板(8),四个所述稳固板(8)分别与输送齿条(206)上表面与下表面相贴合,所述收集箱(101)的一侧呈路径阵列固定连接有与安装板(102)固定连接的斜板。

9.一种汽车零部件抗弯折强度检测装置的方法,其特征在于,采用权利要求8所述的一种汽车零部件抗弯折强度检测装置,包括以下步骤:

S1、将汽车金属零部件插接于两个夹持槽(505)中,转动两个调节杆(503),通过两个弹性夹持板(504)的同步移动对汽车金属零部件进行夹持,启动输送电机(201),使得驱动齿轮(203)带动支撑杆(204)转动,带动了联动齿轮(205)与输送齿条(206)转动,使得夹持机构(5)带动汽车零部件进行移动;

S2、将汽车零部件通过输送机构(2)输送至检测箱(301)的内部,当汽车零部件移动至检测机构(3)的下方时,启动电动推杆(303),使其输出端带动安装块(304)向下移动,使得压力传感器(305)与检测杆(306)同步向下移动,对汽车零部件的表面施加向下的压力,对汽车零部件进行抗弯折检测;

S3、当对汽车零部件进行一侧检测后,通过输送齿条(206)带动夹持机构(5)持续向前移动,从而使得翻转齿轮(510)同步移动,使得翻转齿轮(510)与翻转齿板(511)相啮合,使得翻转齿轮(510)转动,带动了联动杆(509)转动,通过第一锥形齿轮(507)与第二锥形齿轮(508)的相互配合,使得旋转杆(506)带动夹持块(502)转动,使得汽车零部件翻转,通过多个检测杆(306)的设置,对汽车零部件的两侧进行检测;

S4、当对汽车零部件检测结束后,输送齿条(206)带动夹持机构(5)与汽车零部件移出检测箱(301),启动下料电机(401),使得驱动杆(402)转动,从而使得下料输送带(403)转动,同时通过皮带的设置,使得转动杆(405)转动,从而使得凸轮(406)带动推动板(407)水平移动,使得推动板(407)推动汽车零部件,通过弹性夹持板(504)的设置,使得汽车零部件与夹持槽(505)脱离,从而使得汽车零部件由下料板(103)导向,落在下料输送带(403)上,完成骑车零部件的下料;

S5、在检测机构(3)对汽车零部件进行检测过程中,同步启动清理电机(601),使得另个清理皮带(603)转动,带动了多个清理板(605)同步在清理槽(607)的内部转动,对汽车零部件检测过程中产生的碎片进行清理,使得碎片由通槽(604)进入收集盒(104)的内部,完成对碎片的清理。
