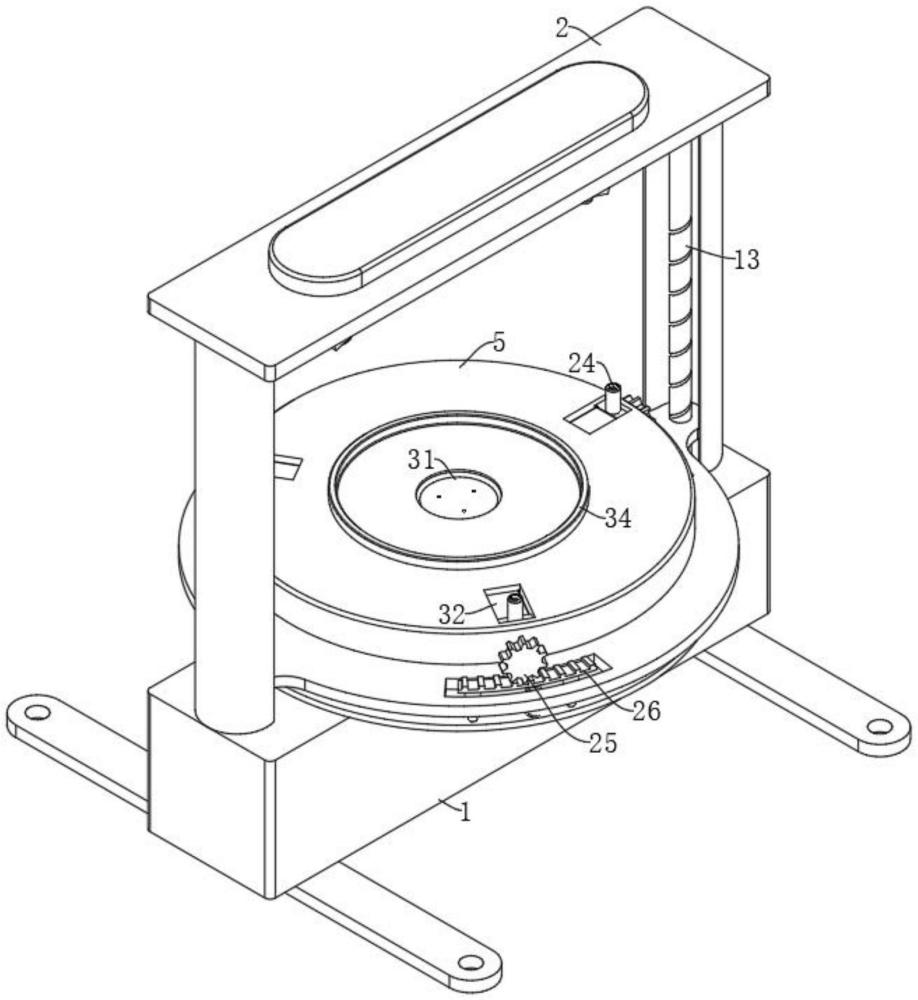

1.一种晶圆缺陷检测装置,包括装置箱(1),其特征在于,还包括:
顶板(2),固定连接在所述装置箱(1)的上端,
其中,所述顶板(2)的下端固定安装有主检测头(3),所述顶板(2)的下端安装有位于主检测头(3)两侧的副检测头(4),所述副检测头(4)不与主检测头(3)平行;
转动安装在所述装置箱(1)上的检测台(5),
其中,所述主检测头(3)垂直于检测台(5)的上端,所述装置箱(1)内设有驱动检测台(5)旋转的驱动部;
所述驱动部包括固定连接在检测台(5)下端的支撑柱(7),所述装置箱(1)内转动连接有套管(9),所述支撑柱(7)的下端固定连接有插杆(8),其中,所述插杆(8)纵向滑动连接在套管(9)内,所述装置箱(1)内固定安装有电机(10),所述电机(10)的输出轴固定安装有主动齿轮(11),所述套管(9)的外壁固定安装有与主动齿轮(11)啮合连接的从动齿轮(12),所述装置箱(1)上设有驱动检测台(5)上下移动的升降部;
所述升降部包括转动连接在装置箱(1)上端的螺纹杆(13),所述螺纹杆(13)上螺纹连接有升降块(14),所述升降块(14)上固定连接有升降板(6),其中,所述支撑柱(7)转动连接在升降板(6)上,所述螺纹杆(13)与套管(9)之间通过链传动(15)连接;
所述检测台(5)上设有圆周分布的多个滑槽(21),多个所述滑槽(21)内均滑动安装有滑块(23),多个所述滑块(23)上均转动安装有滚轴(24),所述检测台(5)上设有驱动多个滑块(23)向检测台(5)中心靠近的定位部;
所述检测台(5)的上端中部固定安装有吸盘(31),所述检测台(5)上固定连接有环绕吸盘(31)的橡胶座(34),其中,所述滑块(23)与滑槽(21)的内壁之间安装有伸缩气囊(32),所述伸缩气囊(32)上固定连接有延伸至吸盘(31)内的连接管(33)。
2.根据权利要求1所述的一种晶圆缺陷检测装置,其特征在于,所述顶板(2)上固定连接有支座(16),所述支座(16)上转动安装有转轴(17),所述副检测头(4)固定安装在转轴(17)上,所述顶板(2)上设有驱动转轴(17)转动的偏转部。
3.根据权利要求2所述的一种晶圆缺陷检测装置,其特征在于,所述偏转部包括固定安装在转轴(17)上的主卷筒(18),所述螺纹杆(13)上固定安装有副卷筒(19),其中,所述主卷筒(18)的外壁上固定缠绕有拉绳(20),所述拉绳(20)的末端固定连接在副卷筒(19)上,所述转轴(17)与支座(16)之间安装有扭簧。
4.根据权利要求1所述的一种晶圆缺陷检测装置,其特征在于,所述定位部包括转动连接在多个滑槽(21)内的往复丝杠(22),所述往复丝杠(22)的一端延伸至检测台(5)的外壁并固定安装有被动齿轮(25),其中,所述滑块(23)螺纹连接在往复丝杠(22)的外壁上,所述装置箱(1)上安装有与被动齿轮(25)啮合连接的弧形齿条(26)。
5.根据权利要求4所述的一种晶圆缺陷检测装置,其特征在于,所述装置箱(1)上固定连接有环形座(27),所述环形座(27)上固定连接有滑柱(28),所述滑柱(28)上纵向滑动安装有外管(29);
其中,所述弧形齿条(26)固定安装在外管(29)上,所述弧形齿条(26)与环形座(27)之间安装有顶升弹簧(30),所述升降板(6)上设有与弧形齿条(26)对应的弧形槽(35)。
6.一种晶圆缺陷检测装置的方法,包括权利要求1‑5任一项所述的一种晶圆缺陷检测装置,其特征在于,操作步骤如下:步骤一:将晶圆放置于检测台(5)上,并使晶圆处于检测台(5)的正中部;
步骤二:通过主检测头(3)以及倾斜的副检测头(4)对晶圆进行缺陷检测;
步骤三:使检测台(5)带动晶圆转动,以改变晶圆与副检测头(4)之间的位置;
步骤四:在晶圆转动期间,使晶圆靠近主检测头(3)与副检测头(4);
步骤五:在晶圆转动期间,使副检测头(4)改变照射检测角度。
