专利号: 2018113223557
申请人: 德淮半导体有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-11-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

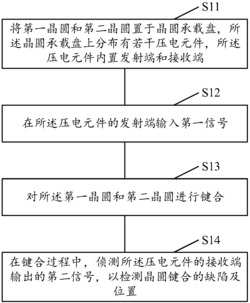

1.一种侦测晶圆键合缺陷的方法,其特征在于,包括:

将第一晶圆和第二晶圆置于晶圆承载盘,所述晶圆承载盘上分布有若干压电元件,所述压电元件内置发射端和接收端;

在所述压电元件的发射端输入第一信号;

对所述第一晶圆和第二晶圆进行键合;

在键合过程中,所述压电元件的接收端输出第二信号,将所述第二信号与基准信号进行对比,以检测晶圆键合的缺陷及位置,其中所述基准信号为正常键合时接收端输出的信号。

2.如权利要求1所述的侦测晶圆键合缺陷的方法,其特征在于,所述若干压电元件的数量和分布位置与晶圆尺寸和/或检测精确度需求相关。

3.如权利要求2所述的侦测晶圆键合缺陷的方法,其特征在于,所述压电元件均匀分布在所述晶圆承载盘上。

4.如权利要求2述的侦测晶圆键合缺陷的方法,其特征在于,所述压电元件的数量为9~121。

5.如权利要求1所述的侦测晶圆键合缺陷的方法,其特征在于,所述第一信号为简谐信号、瞬变信号或随机信号。

6.如权利要求1所述的侦测晶圆键合缺陷的方法,其特征在于,所述第一晶圆和第二晶圆分别为载片晶圆和器件晶圆,或者,所述第一晶圆和第二晶圆分别为像素晶圆和逻辑晶圆,或者,所述第一晶圆和第二晶圆均为器件晶圆。

7.一种侦测晶圆键合缺陷的装置,其特征在于,包括:晶圆承载盘、若干压电元件、信号输入端、控制单元和信号输出端;

所述若干压电元件分布在所述晶圆承载盘上,所述压电元件内置发射端和接收端;

所述信号输入端通过所述控制单元与所述发射端连接,所述信号输出端与所述接收端连接,并在键合过程中读取所述接收端输出的第二信号;

所述控制单元用于在键合过程中,控制所述信号输入端向所述发射端输入第一信号;

通过将所述第二信号与基准信号进行对比,以检测晶圆键合的缺陷及位置,其中所述基准信号为正常键合时接收端输出的信号。

8.如权利要求7所述的侦测晶圆键合缺陷的装置,其特征在于,所述若干压电元件的数量和分布位置与晶圆尺寸和/或检测精确度需求相关。

9.如权利要求8所述的侦测晶圆键合缺陷的装置,其特征在于,所述压电元件均匀分布在所述晶圆承载盘上。
