专利号: 2024105126211
申请人: 南通理工学院
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

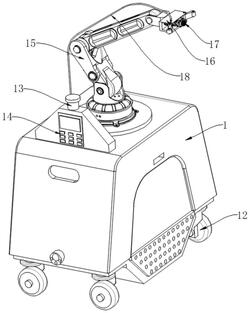

1.一种基于多传感器融合实现自主导航的移动充电机器人,包括蓄电箱体(1),其特征在于:所述蓄电箱体(1)的底部安装有呈矩形阵列的万向轮(12),每组所述万向轮(12)上带有锁紧结构,所述蓄电箱体(1)的顶部安装有摄像传感器(13),所述蓄电箱体(1)位于摄像传感器(13)的下方安装有控制器(14),所述蓄电箱体(1)的顶部中间安装有六轴机器臂(15),所述六轴机器臂(15)的移动端安装有控制件(16),所述控制件(16)呈凹形状结构,所述控制件(16)的内侧设置有插电接口(17),所述控制件(16)和插电接口(17)之间设置有自动断开组件(2),用于受到外力之后可以对插电接口(17)自动断开,所述蓄电箱体(1)上和控制件(16)之间设置有软性电线(18),所述插电接口(17)上设置有用于防止受到摩擦损坏的防护组件(3);

所述自动断开组件(2)包括安装在控制件(16)内侧中部的电推杆(21),所述控制件(16)位于电推杆(21)的左右两端安装有第一弹簧杆(22),所述电推杆(21)的移动端安装有与第一弹簧杆(22)滑动连接的移动板(23),所述移动板(23)远离电推杆(21)的一侧设置有驱动座(24),所述移动板(23)远离电推杆(21)的一端安装有与驱动座(24)滑动连接的限位板(241),所述插电接口(17)设置在驱动座(24)的后端,所述驱动座(24)的底部安装有辅助板(25),所述辅助板(25)的底部中间安装有限位杆(26),所述控制件(16)的底壁开设有呈“V”型状结构的定向槽(27),所述限位杆(26)在定向槽(27)的中部;

所述驱动座(24)远离移动板(23)的一侧设置有转动座(211),所述插电接口(17)在转动座(211)的前端上固定连接,所述转动座(211)上下两端安装有矩形块(212),所述矩形块(212)的顶部开设有开口,所述开口内转动连接有第一挤压板(213),所述开口内安装有与第一挤压板(213)和矩形块(212)固定连接的扭簧件,所述扭簧件的弹簧势能大于第一弹簧杆(22)的弹簧势能,位于上下两端的第一挤压板(213)紧贴在控制件(16)的内侧壁;

所述控制件(16)的左右两端转动连接有防触板(221),所述防触板(221)远离控制件(16)的一端转动连接有防触轮(222),所述控制件(16)的底部内腔开设有与所述定向槽(27)相连通的联动槽(223),所述联动槽(223)内转动连接有与防触板(221)固定连接的连接块(224),所述联动槽(223)内安装有两个与连接块(224)滑动连接的曲形弹簧杆(225);

所述驱动座(24)背对电推杆(21)的一端开设有转槽,所述转动座(211)在转动槽内侧转动连接,且所述软性电线(18)的一端穿过驱动座(24)内侧并与转动座(211)和插电接口(17)固定连接,所述驱动座(24)的上下两端安装有残缺弧形座(231),所述残缺弧形座(231)内开设有残缺槽,所述矩形块(212)靠近转动座(211)的内侧滑动连接有第二弹簧杆(232),所述第二弹簧杆(232)背对矩形块(212)的一端安装有顶块(233),所述顶块(233)在残缺槽内滑动连接,所述顶块(233)底部转动连接有第一滚珠(234);

所述顶块(233)背对第二弹簧杆(232)的一端安装有凸件(235),所述残缺弧形座(231)的后端安装有锁定槽(236),所述凸件(235)在锁定槽(236)内侧滑动连接。

2.根据权利要求1中所述的一种基于多传感器融合实现自主导航的移动充电机器人,其特征在于:所述防护组件(3)包括呈环形阵列螺纹连接在转动座(211)靠近插电接口(17)一端的多个第三弹簧杆(31),多个所述第三弹簧杆(31)的移动端转动连接有钢环件(32),所述钢环件(32)的外侧转动连接有多个辊轮(33),所述第三弹簧杆(31)位于释放弹簧性能状态下,钢环件(32)和辊轮(33)伸出在插电接口(17)的外侧。

3.根据权利要求2中所述的一种基于多传感器融合实现自主导航的移动充电机器人,其特征在于:所述插电接口(17)的外侧壁开设有多个槽口(34),多个所述槽口(34)内转动连接有第二挤压板(35),所述槽口(34)的内侧安装有与第二挤压板(35)和插电接口(17)固定连接的扭簧(37)。

4.根据权利要求3中所述的一种基于多传感器融合实现自主导航的移动充电机器人,其特征在于:所述第二挤压板(35)远离转动座(211)的一端安装有弯曲状结构,且该弯曲状结构上转动连接有第二滚珠(36)。
