1.一种压力容器抽真空焊接装置，其特征在于，包括真空舱、焊接机构、预热机构和吸气降压机构，所述真空舱内安装有安装座（1），所述焊接机构、预热机构和吸气降压机构均安装于安装座（1）上；所述预热机构包括第一调整座（2）和安装于第一调整座（2）上的喷火燃烧器（3）；所述吸气降压机构包括吸气罩（4）、连通管（5）和吸附组件，所述吸气罩（4）安装于安装座（1）上，所述吸附组件包括安装箱（6）、内置于安装箱（6）内的滤筒（7）以及安装于滤筒（7）底部的吸风机（8），所述连通管（5）的一端与吸气罩（4）连通，所述连通管（5）的另一端与滤筒（7）连通，所述滤筒（7）内置有氧化钙（9）。

2.根据权利要求1所述的压力容器抽真空焊接装置，其特征在于，所述焊接机构包括第二调整座（10）和焊枪（11），所述焊枪（11）铰接安装于第二调整座（10）上，所述焊枪（11）和第二调整座（10）通过螺栓锁合连接，所述喷火燃烧器（3）铰接安装于第一调整座（2）上，所述喷火燃烧器（3）和第一调整座（2）通过螺栓锁合连接，所述第一调整座（2）和第二调整座（10）对称布置于安装座（1）两侧，所述第一调整座（2）和第二调整座（10）均采用三维机械滑台。

3.根据权利要求2所述的压力容器抽真空焊接装置，其特征在于，还包括安装于安装座（1）上部以及下部的夹持驱动件，所述夹持驱动件包括旋转驱动台（12）和安装于旋转驱动台（12）上的夹具，所述夹具包括固定安装于旋转驱动台（12）上的第一半环形架（13）、一端与第一半环形架（13）铰接的第二半环形架（14）和多个紧固器，所述第二半环形架（14）的另一端与第一半环形架（13）可拆卸连接；所述第一半环形架（13）和第二半环形架（14）围合成环形体，多个紧固器周向均布于第一半环形架（13）和第二半环形架（14）围合成的环形体上；所述紧固器包括导向筒（15）、转动安装于导向筒（15）处的螺杆（16）和与螺杆（16）螺纹连接的V型卡（17）。

4.根据权利要求3所述的压力容器抽真空焊接装置，其特征在于，所述安装座（1）的上部和下部均安装有扶正限位机构，所述扶正限位机构包括铰接安装于安装座（1）上的两抱臂（18）、安装于两抱臂（18）上的弧形夹持件（19）以及用于驱动两抱臂（18）同步开合的驱动件，所述抱臂（18）上均转动安装有驱动轴（20），所述驱动件包括固定安装于安装座（1）上的第一驱动缸（21）以及固定安装于第一驱动缸（21）输出端的驱动架（22），所述驱动架（22）上安装有与驱动轴（20）契合的滑槽（23），所述驱动轴（20）滑动安装于滑槽（23）内；所述弧形夹持件（19）上转动安装有转动连接件（24）。

5.根据权利要求1所述的压力容器抽真空焊接装置，其特征在于，所述吸气罩（4）内固定安装有第二驱动缸（25），所述第二驱动缸（25）的输出端安装有锥型磨头（26）。

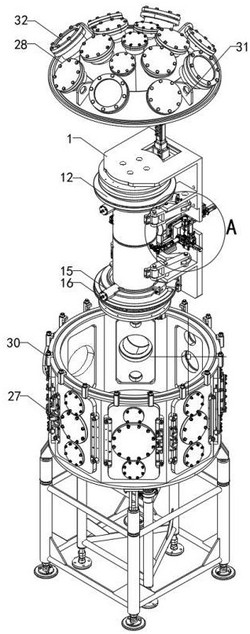

6.根据权利要求1所述的压力容器抽真空焊接装置，其特征在于，所述真空舱包括舱体（27）和舱盖（28），所述舱体（27）上安装有多个锁合件，所述舱盖（28）通过锁合件与舱体（27）可拆卸连接，所述锁合件包括固定安装于舱体（27）上的固定座（29）以及上下滑动安装于固定座（29）上的L型卡件（30），所述L型卡件（30）和固定座（29）通过螺栓锁合；所述舱盖（28）的顶部设有两对称布置的吊耳（31）。

7.根据权利要求6所述的压力容器抽真空焊接装置，其特征在于，所述舱体（27）为多边形筒体，所述舱体（27）和舱盖（28）上均设有观察视窗（32）。

8.根据权利要求7所述的压力容器抽真空焊接装置，其特征在于，所述舱体（27）上设有与舱体（27）内部连通的抽气管路（33）；所述舱体（27）底部安装有泄压阀（34）。

9.根据权利要求1所述的压力容器抽真空焊接装置，其特征在于，所述连通管（5）和滤筒（7）均为两组，两组滤筒（7）均安装于安装箱（6）内，两组滤筒（7）互为备用，所述滤筒（7）与吸风机（8）之间安装有防尘滤网（35）。
