专利号: 2024209743278
申请人: 六安市钢鑫金属丝绳加工有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-05-17
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

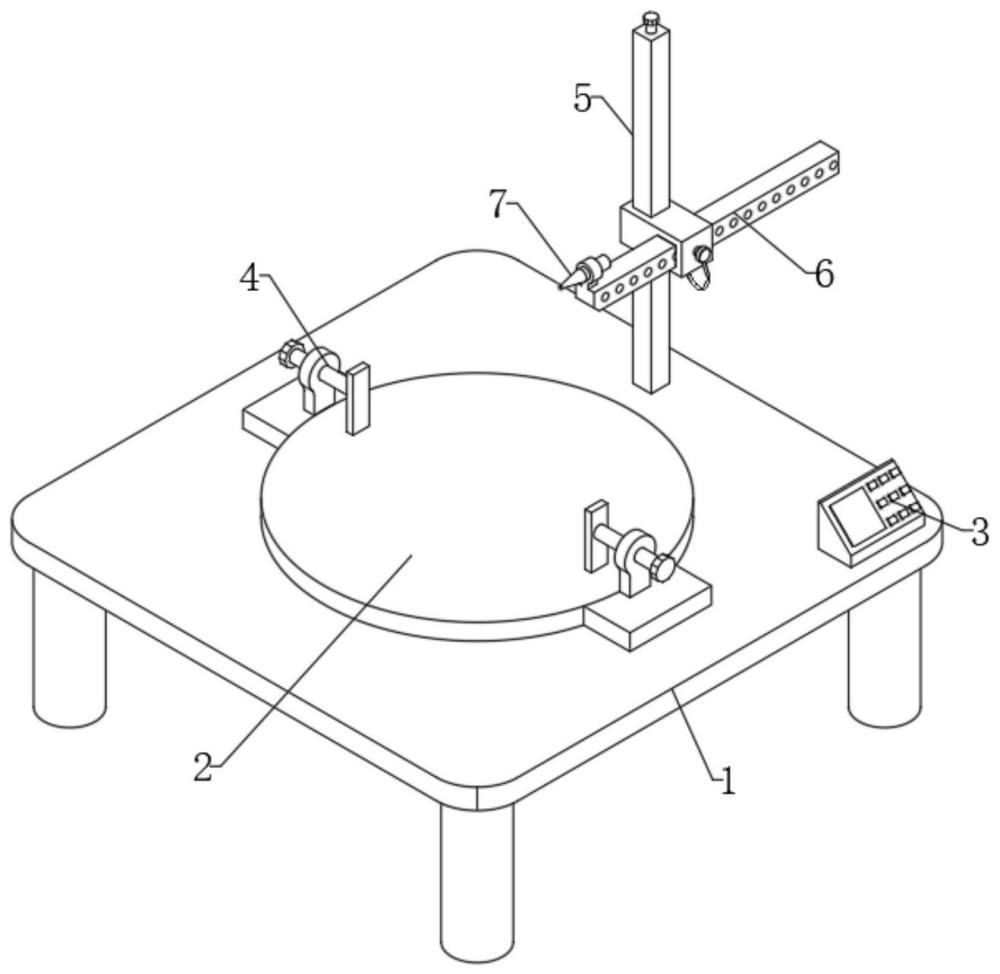

1.一种金属压力容器焊接装置,其特征在于,包括底座(1),所述底座(1)的表面设置有旋转机构(2),所述底座(1)的顶面固定安装有控制器(3),所述旋转机构(2)转动部的顶面固定安装有固定组件(4),且固定组件(4)用于对金属压力容器进行固定,所述底座(1)的顶面设置有一级调节机构(5),且一级调节机构(5)的活动部设置有二级调节机构(6),所述二级调节机构(6)端部表面通过支架固定安装有焊接头(7)。

2.根据权利要求1所述的一种金属压力容器焊接装置,其特征在于,所述旋转机构(2)包括驱动电机(201),所述底座(1)的底面固定安装有驱动电机(201),所述驱动电机(201)的输出端贯穿底座(1)固定安装有转盘(202),所述转盘(202)的表面固定安装有承载块(203)。

3.根据权利要求2所述的一种金属压力容器焊接装置,其特征在于,所述固定组件(4)包括侧架(401),所述承载块(203)的顶面固定安装有侧架(401),所述侧架(401)的内部螺纹插接有第一螺纹杆(402),且第一螺纹杆(402)的一端转动安装有夹持板(403),所述第一螺纹杆(402)的另一端固定安装有第一旋钮(404)。

4.根据权利要求1所述的一种金属压力容器焊接装置,其特征在于,所述一级调节机构(5)包括立柱(501),所述底座(1)的顶面固定安装有立柱(501),且立柱(501)的顶部转动插接有第二螺纹杆(502),所述第二螺纹杆(502)的表面螺纹套设有活动架(503),所述第二螺纹杆(502)的顶端固定安装有第二旋钮(504)。

5.根据权利要求4所述的一种金属压力容器焊接装置,其特征在于,所述二级调节机构(6)包括通槽(601),所述活动架(503)的表面开设有通槽(601),且通槽(601)的内部活动插接有横杆(602),所述横杆(602)的表面开设有调节孔(603),且活动架(503)的表面开设有插接孔(604),插接孔(604)和调节孔(603)的内部插接有插销(605),所述横杆(602)的顶面通过支架固定安装有焊接头(7)。

6.根据权利要求4所述的一种金属压力容器焊接装置,其特征在于,所述活动架(503)在立柱(501)的表面呈活动套设设置,且活动架(503)和立柱(501)呈垂直设置。
