专利号: 2023235399632
申请人: 无锡富通达车库装备有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-06-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

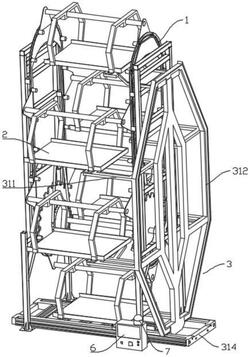

1.一种立体车库安全防坠装置,包括传动链、及能够随传动链旋转而在竖向上切换位置的车库位吊架,其特征在于,还包括防坠组件,所述防坠组件包括承托架及驱动件,所述承托架至少包括托框,所述托框能够受驱动件驱动而与车库位吊架在旋转中所扫过的区域重合和脱离。

2.根据权利要求1所述的一种立体车库安全防坠装置,其特征在于:所述承托架包括主架体、固定连接在承托架下方的滑动架、及底架,所述滑动架与底架滑动连接,所述驱动件为固定在底架上的气缸,气缸的伸缩端与滑动架固定连接,所述气缸的伸缩方向垂直于传动链的旋转面,所述托框固定在主架体上。

3.根据权利要求2所述的一种立体车库安全防坠装置,其特征在于:所述托框设置有多个,且各个所述托框能够一一对应地移动至各个车库位吊架的悬停位置的下方处。

4.根据权利要求3所述的一种立体车库安全防坠装置,其特征在于:所述托框能够移动至车库位吊架下方部分的长度至少为车库位吊架长度的一半。

5.根据权利要求3所述的一种立体车库安全防坠装置,其特征在于:所述底架上两端分别滑动连接有滑动架、并固定连接有能够驱动两个滑动架沿底架滑动的气缸,两个所述主架体所连接的托框能够分别从两端伸入至车库位吊架的悬停位置的下方。

6.根据权利要求1‑5任意一项所述的一种立体车库安全防坠装置,其特征在于:所述托框上方固定有橡胶缓冲板。

7.根据权利要求6所述的一种立体车库安全防坠装置,其特征在于:所述橡胶缓冲板表面开设有凹槽,所述凹槽内设置有触发开关,还包括控制箱,所述控制箱上设置有报警器,所述触发开关与报警器电性连接。
