专利号: 2023233912012
申请人: 郑州大学
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

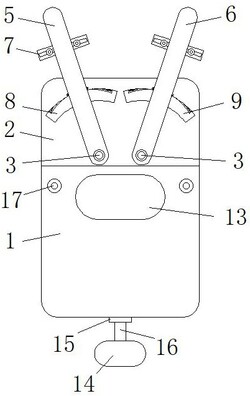

1.一种腿部力度提升装置,其特征在于:包括支撑板(1),所述支撑板(1)的前端部设置有托板(2),所述托板(2)靠近所述支撑板(1)的一端左右对称设置有两个立柱(3),两个所述立柱(3)上分别通过轴承(4)设置有第一摆动板(5)、第二摆动板(6),所述托板(2)远离所述支撑板(1)的一端左右对称设置有第一弧形槽(8)、第二弧形槽(9),所述第一弧形槽(8)内部适配有第一圆盘(10),所述第一圆盘(10)的上端中部通过连接杆与所述第一摆动板(5)连接,所述第二弧形槽(9)内部适配有第二圆盘(11),所述第二圆盘(11)的上端中部通过第二连接杆与所述第二摆动板(6)连接,所述第一弧形槽(8)的内部设置有用于对所述第一圆盘(10)左右摆动产生阻力的第一阻尼组件,所述第二弧形槽(9)的内部设置有用于对所述第二圆盘(11)左右摆动产生阻力的第二阻尼组件。

2.根据权利要求1所述一种腿部力度提升装置,其特征在于,所述第一阻尼组件包括第一弧形收纳槽(121)、第二弧形收纳槽(122),所述第一弧形收纳槽(121)、第二弧形收纳槽(122)对称设置在所述第一弧形槽(8)的前内壁上,所述第一弧形收纳槽(121)内部设置有第一弧形板(123),所述第二弧形收纳槽(122)内部设置有第二弧形板(124),所述第一弧形板(123)、第二弧形板(124)相互靠近的一端分别通过铰接轴(125)与所述第一弧形收纳槽(121)、第二弧形收纳槽(122)连接,所述第一弧形板(123)、第二弧形板(124)相互远离的一端分别通过阻力弹簧(126)与所述第一弧形收纳槽(121)、第二弧形收纳槽(122)的底部连接。

3.根据权利要求2所述一种腿部力度提升装置,其特征在于,所述第二阻尼组件的结构与所述第一阻尼组件的结构相同。

4.根据权利要求1所述一种腿部力度提升装置,其特征在于,所述第一弧形槽(8)与位于左侧的立柱(3)同轴设置,所述第二弧形槽(9)与位于右侧的立柱(3)同轴设置。

5.根据权利要求1所述一种腿部力度提升装置,其特征在于,所述第一摆动板(5)远离所述立柱(3)的一端还设置有腿部夹持组件(7),所述第二摆动板(6)远离所述立柱(3)的一端设置有第二腿部夹持组件。

6.根据权利要求5所述一种腿部力度提升装置,其特征在于,所述腿部夹持组件(7)包括对称设于所述第一摆动板(5)左右两侧的第一支撑板(71)、第二支撑板(72),所述第一支撑板(71)、第二支撑板(72)的长度方向均垂直于所述第一摆动板(5)的长度方向设置,所述第一支撑板(71)、第二支撑板(72)的上端面分别竖直向上设置有限位柱(74),所述限位柱(74)的下端部同轴设置有内螺纹孔,所述第一支撑板(71)、第二支撑板(72)下端面分别设置有第一紧固螺栓(75),所述第一紧固螺栓(75)经矩形开口(73)与所述内螺纹孔连接。

7.根据权利要求6所述一种腿部力度提升装置,其特征在于,所述限位柱(74)上同轴设置有柔性套(76)。
