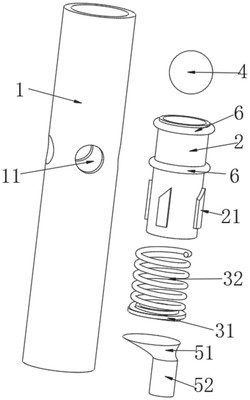

1.一种随钻堵漏智能旁通系统，其特征在于，包括筒体(1)、滑套(2)、弹性组件(3)和开阀球(4)，其中，所述滑套(2)位于所述筒体(1)内且所述滑套(2)能在所述筒体(1)内滑动，所述弹性组件(3)安装在所述筒体(1)内且所述滑套(2)的下端与所述弹性组件(3)的上端相连接，所述开阀球(4)在外力的推动下能按压所述滑套(2)；

所述筒体(1)的侧壁上设置有通孔(11)。

2.根据权利要求1所述的随钻堵漏智能旁通系统，其特征在于，所述通孔(11)的个数为多个。

3.根据权利要求1所述的随钻堵漏智能旁通系统，其特征在于，所述筒体(1)的内壁设置有定位板(12)，相邻的两个所述定位板(12)之间设置有限位滑道(13)，所述滑套(2)的外壁上设置有定位滑块(21)，所述定位滑块(21)能穿过所述限位滑道(13)且所述定位滑块(21)能与所述定位板(12)相抵接。

4.根据权利要求3所述的随钻堵漏智能旁通系统，其特征在于，所述定位板(12)的下端设置有第一倾斜切面(121)和限位槽(122)，所述定位滑块(21)的上端设置有第二倾斜切面(211)，所述定位滑块(21)的上端能伸入到所述限位槽(122)内。

5.根据权利要求1所述的随钻堵漏智能旁通系统，其特征在于，所述开阀球(4)采用的材料为弹性材质。

6.根据权利要求1所述的随钻堵漏智能旁通系统，其特征在于，所述筒体(1)内壁上设置有限位部(14)，所述限位部(14)能与所述滑套(2)的上端相接触。

7.根据权利要求1所述的随钻堵漏智能旁通系统，其特征在于，所述弹性组件(3)包括底座(31)和弹簧(32)，所述底座(31)的外壁与所述筒体(1)的内壁相连接，所述底座(31)的上端与所述弹簧(32)的下端相连接。

8.根据权利要求1所述的随钻堵漏智能旁通系统，其特征在于，还包括球篮结构(5)，所述球篮结构(5)位于所述筒体(1)内且位于所述弹性组件(3)的下方。

9.根据权利要求8所述的随钻堵漏智能旁通系统，其特征在于，所述球篮结构(5)包括承接网(51)和储存网(52)，所述承接网(51)和所述储存网(52)相连接，所述承接网(51)的端口与所述弹性组件(3)的端口相对应。

10.根据权利要求1所述的随钻堵漏智能旁通系统，其特征在于，所述筒体(1)和所述滑套(2)之间还设置有密封圈(6)；

所述筒体(1)的端部设置有连接结构。
