专利号: 2020109298986
申请人: 泉州台商投资区昇一科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-06-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

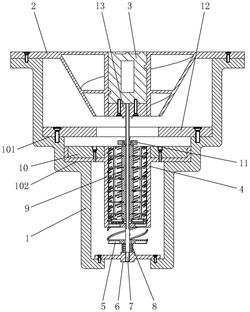

1.一种智能防堵地漏,其特征在于:包括外壳、缠发壳、套筒、第一磁性开合组件、缠发杆、传动机构、导向杆;外壳竖直设置,且上下两端设置有开口;缠发壳设置于外壳内,缠发壳竖直设置且两端设置有开口;导向杆竖直固定设置于外壳内,且与缠发壳同轴,导向杆外圆周面设置有螺旋凸起;套筒竖直套于导向杆外,且位于缠发壳内,套筒内壁设置有与导向杆的螺旋凸起配合的螺旋凹槽,以使套筒沿导向杆螺旋向上或向下;缠发杆一端与套筒固定连接,另一端沿套筒的径向向外延伸;缠发杆沿套筒周向方向均匀布置有多列,每列缠发杆沿竖直方向均匀分布;第一磁性开合组件配置成促使套筒向上运动,以使套筒处于初始位置;传动机构连接于套筒,以在水的作用下克服第一磁性开合组件对套筒的作用力并使套筒向下移动;清理机构包括导向盘、清理板和导向柱;导向盘套于导向杆外部,且设置于套筒的下端,导向盘设置成仅随套筒上下移动;导向盘表面设置有多个螺旋向内的通槽,通槽的旋向与导向杆上的螺旋凸起的旋向一致;清理板有多个,均沿竖直方向延伸,每个清理板均可滑动地套装于一列缠发杆,清理板下端与导向柱连接;导向柱下端位于通槽内;在初始位置处,导向柱位于通槽的内端。

2.根据权利要求1所述的一种智能防堵地漏,其特征在于:所述缠发壳内壁下端设置有多个沿缠发壳的周向方向间隔分布的第一挡板,以使缠发壳下端开口中心位置处留出通孔以及每两个相邻的第一挡板之间具有导流槽,且第一挡板设置成使得所述导流槽螺旋延伸;传动机构包括旋叶,旋叶上端连接于套筒,旋叶包括套于导向杆的安装柱和固定于安装柱外侧的多个第二挡板,多个第二挡板间隔设置;位于初始位置时,每个第二挡板位于一个导流槽内,且每个第一挡板与安装柱接触,以阻止水流从缠发壳内流出,进而在缠发壳内水积累至一定重量时克服第一磁性开合组件对套筒的作用力并使旋叶带动套筒向下,并使第二挡板向下脱离第一挡板,从而使水流通过导流槽从缠发壳流出。

3.根据权利要求2所述的一种智能防堵地漏,其特征在于:还包括第二磁性开合组件和 第一复位弹簧,所述第二磁性开合组件配置成促使缠发壳向上运动,以使缠发壳处于初始位置;且所述第一磁性开合组件和第二磁性开合组件被布置成使得在缠发壳内水积累至一定重量时使缠发壳和所述套筒同时开始下降;所述第一复位弹簧竖直设置于所述旋叶下方预设距离处,以在旋叶下降至与第一复位弹簧接触后继续向下时蓄力。

4.根据权利要求3所述的一种智能防堵地漏,其特征在于:还包括进水斗、安装筒,进水斗设置于外壳上端,进水斗上表面开有两个斜向下的进水通道,两个进水通道中心对称且进水口大于出水口,进水通道下端与缠发壳内部连通;进水斗上表面且处于两个进水通道之间位置处开有连接通孔,连接通孔内壁设置有螺旋凸起,且与导向杆表面螺旋凸起旋向一致,安装筒外表面设置有与连接通孔内壁的螺旋凸起相配合的螺旋槽,安装筒通过螺旋配合安装于连接通孔内并可通过螺旋配合取出,第一磁性开合组件连接安装筒下端与套筒。

5.根据权利要求4所述的一种智能防堵地漏,其特征在于:所述第一磁性开合组件包括第一下磁铁和第一上磁铁,第一上磁铁上端与安装筒下端连接,且套于导向杆上端,第一下磁铁设置于套筒上方,且与套筒连接;所述第二磁性开合组件包括第二下磁铁和第二上磁铁,第二下磁铁固定于缠发壳上端,第二上磁铁固定设置于外壳,且位于第二下磁铁上方;

第二下磁铁和第二上磁铁的间距小于第一下磁铁和第一上磁铁的间距。

6.根据权利要求5所述的一种智能防堵地漏,其特征在于:所述导向盘中心位置设置有两个竖直向上延伸的连接杆,导向杆两侧对应位置开有竖直延伸的滑槽,连接杆安装于滑槽内,连接杆上端通过L型板与第一下磁铁连接;连接杆上端设置有第二卡扣,L型板包括竖直段和水平段,竖直段安装于滑槽内且下端设置有第四卡扣,第二卡扣和第四卡扣扣合连接;第一下磁铁套装于导向杆,且第一下磁铁上表面设置有与导向杆同轴的圆形凹槽,L型板的水平段安装于圆形凹槽内。

7.根据权利要求6所述的一种智能防堵地漏,其特征在于:所述套筒下端周向分布有多个滑轨组件,多个滑轨组件均设置于导向盘上方,滑轨组件一端与套筒下端固定连接,另一端沿套筒径向向外延伸,每个滑轨组件包括两个平行设置的滑轨,两个滑轨之间形成一条滑轨通道;每个清理板设置于一个滑轨组件上侧,导向柱穿过滑轨通道向下延伸至通槽;多条通槽的外端口位于同一圆周面,内端口也位于同一圆周面。

8.根据权利要求7所述的一种智能防堵地漏,其特征在于:所述清理板下端与导向柱通过竖直设置的第二复位弹簧连接,多个通槽的外端口和内端口均设置有连通所有通槽的空转轨道槽,空转轨道槽导向盘同轴,以在导向柱转动至内端口或外端口位置仍需继续转动时挤压第二复位弹簧进入空转轨道槽;空转轨道槽的与通槽衔接处设置有引导导向柱进入空转轨道的斜面。

9.根据权利要求7所述的一种智能防堵地漏,其特征在于:所述第二挡板外端上表面均布设置有四个稳定杆,稳定杆螺旋上升,旋向与导向杆上的外螺纹的旋向一致,缠发壳内壁设置有与稳定杆相配合的螺旋导向槽,旋叶随套筒通过螺旋导向槽实现螺旋上升或下降;

滑轨组件外端设置有第三卡扣,稳定杆最上端设置有可与第三卡扣扣合的第一卡扣,以使稳定杆与滑轨组件通过第三卡扣和第一卡扣固定连接。

10.一种根据权利要求3至9中任一项所述的智能防堵地漏的防堵方法,其特征在于,包括:

(1)初始状态时,第一磁性开合组件和第二磁性开合组件均闭合,第二下磁铁和第一下磁铁带动缠发壳、套筒、清理机构和旋叶均处于最高位置,即初始位置,此时,第二挡板和第一挡板配合,水流无法从缠发壳下端流出;

(2)水流从进水通道进入缠发壳,当缠发壳内水流积累至一定重量后,第一磁性开合组件和第二磁性开合组件同时打开,缠发壳、套筒、清理机构和旋叶同时向下移动,缠发壳先到达第二台阶面,套筒、清理机构、旋叶继续向下移动至导向盘被第一挡板阻挡,此时第二挡板与第一挡板错开并落至第一复位弹簧上端,水流可从第一挡板的间隙流出;水流进入缠发壳后沿导流片螺旋向下流动,大部分头发缠于缠发杆,小部分随水流落至导向盘;

(3)当水流中断或减少至不足以平衡第一磁性开合组件和第二磁性开合组件的吸力,第二下磁铁和第一下磁铁带动缠发壳、套筒、清理机构和旋叶向上移动,同时,旋叶也受到第一复位弹簧的向上的弹力套筒向上移动时产生转动,带动清理板和导向柱沿导向盘的通槽向内侧转动,同时导向柱将导向盘表面的头发向内侧推动,清理板转动的同时沿滑轨组件向内侧滑动,将缠发杆上的头发向套筒一侧推动;由于第二磁性开合组件先于第一磁性开合组件闭合,第二磁性开合组件闭合后,缠发壳到达最高位置,套筒受到的第一磁性开合组件的吸力、第二磁性开合组件闭合产生的向上的惯性力、旋叶受到的第一复位弹簧的弹力共同促使套筒带动清理机构和旋叶向上移动至第一磁性开合组件闭合,此时,地漏回到初始状态。
