专利号: 2023113267895
申请人: 意盛微(上海)电子有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-11-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

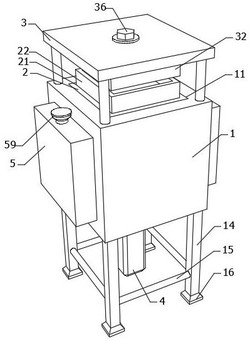

1.一种用于引脚半导体器件封装装置,包括上料箱(1),所述上料箱(1)的顶端开设有上料腔(11),其特征在于,所述上料腔(11)的两相对内腔壁均开设有凹槽(13),所述上料腔(11)的腔口处升降滑动安装有下基板(2),所述下基板(2)的顶端中心可拆卸安装有下模座(22),所述上料箱(1)的上方设置有上顶板(3),所述上顶板(3)的底端中心可拆卸的安装有上模座(32),所述上料箱(1)的底端中心垂直固定安装有升降气缸(4),所述升降气缸(4)的输出端连接升降杆(41),所述升降杆(41)的顶端贯穿伸入至上料腔(11)且垂直固定安装在下基板(2)的下底中心,所述上料箱(1)的两侧均固定安装存料盒(5),两个所述存料盒(5)的内腔中均固定安装有粉末喷射泵(52),两个所述粉末喷射泵(52)的输入端分别伸入至对应存料盒(5)的底部,两个所述粉末喷射泵(52)的输出端分别连通喷头(54),两个所述喷头(54)分别嵌入固定安装在凹槽(13)内,所述下模座(22)伸入至上料腔(11)内,且与两个喷头(54)位置相对设置;

所述上顶板(3)的下底开设有两个插孔(31),所述上模座(32)的底端中心安装挤压模芯(33),所述挤压模芯(33)内嵌加热电阻丝,所述上模座(32)的顶端垂直固定安装两个插块(34),两个所述插块(34)两侧均贯穿开设有插口(35),两个所述插块(34)分别插入至对应插孔(31)内。

2.根据权利要求1所述的一种用于引脚半导体器件封装装置,其特征在于,所述上料箱(1)的两相对外侧壁均贯穿上料腔(11)开设有第一滑孔(12),两个所述凹槽(13)分别设置在对应第一滑孔(12)的上方,所述上料箱(1)的下底四个边角处均垂直固定安装支撑腿(14),两相邻的所述支撑腿(14)之间均垂直固定安装有加固腿(15),四个所述支撑腿(14)的下底均固定安装支撑脚(16)。

3.根据权利要求2所述的一种用于引脚半导体器件封装装置,其特征在于,所述下基板(2)与上料腔(11)相适配设计,所述下基板(2)的顶端开设有安装槽(21),所述下模座(22)相适配的插入在安装槽(21)内,所述下模座(22)的顶端开设有下料腔(23)。

4.根据权利要求1所述的一种用于引脚半导体器件封装装置,其特征在于,所述上顶板(3)的顶端中心转动安装有正六棱旋块(36),所述正六棱旋块(36)的底端垂直固定安装齿轮(37),所述齿轮(37)外环壁啮合安装两个齿条(38),所述齿轮(37)转动安装在上顶板(3)内,两个所述齿条(38)均滑动安装在上顶板(3)内,两个所述齿条(38)关于齿轮(37)呈中心对称分布,两个所述齿条(38)相远离一端均固定安装限位块(39),两个所述限位块(39)分别滑动插入对应的插口(35)内。

5.根据权利要求4所述的一种用于引脚半导体器件封装装置,其特征在于,两个所述存料盒(5)内均开设有存料腔(51),两个所述存料腔(51)的下腔底呈V字型设计,两个所述粉末喷射泵(52)的输入端均连通有抽取管(53),两根所述抽取管(53)分别隐藏嵌入安装在对应存料盒(5)外侧壁与存料腔(51)之间的内壁中。

6.根据权利要求5所述的一种用于引脚半导体器件封装装置,其特征在于,两根所述抽取管(53)的末端分别贯穿延伸至存料腔(51)的下腔底,两个所述粉末喷射泵(52)的输出端均连通喷射管,两个所述喷射管的末端均连通喷头(54)。

7.根据权利要求6所述的一种用于引脚半导体器件封装装置,其特征在于,所述升降杆(41)的两相对外侧壁均垂直固定连接有升降轴(55),两个所述存料腔(51)内腔壁贯穿存料盒(5)的外侧壁开设有第二滑孔(511),两个所述第二滑孔(511)的两相对内孔壁开设有限位腔(512),两个所述升降轴(55)分别滑动贯穿对应的第一滑孔(12)和第二滑孔(511)且垂直固定安装升降板(56),两个所述升降板(56)分别设置在对应的存料腔(51)内。

8.根据权利要求7所述的一种用于引脚半导体器件封装装置,其特征在于,两个所述升降板(56)的宽度小于对应存料腔(51)的腔宽,两个所述升降板(56)的顶端均贯穿底端开设有若干条形腔(57),同一个所述升降板(56)上的若干条形腔(57)规格一致且等间距分布,两个所述升降轴(55)的外轴壁垂直固定套装有限位板(510),两个所述限位板(510)分别滑动安装在对应的限位腔(512)内。

9.根据权利要求8所述的一种用于引脚半导体器件封装装置,其特征在于,两个所述存料盒(5)的顶端安装有上料斗(58),两个所述上料斗(58)均与存料腔(51)内腔连通设置,两个所述上料斗(58)的顶端螺纹安装有密封盖(59)。
