专利号: 2022204993812
申请人: 吴江市菀坪旭日缝纫机零件厂
专利类型:实用新型
专利状态:已下证
更新日期:2025-05-17
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

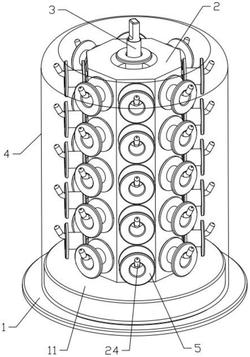

1.一种梭芯收纳装置,其特征在于:包括底座和立柱,所述立柱的底部设置有转轴,所述转轴与底座转动连接,所述立柱的侧面设置有若干用于悬挂梭芯的挂钩;所述立柱内设置有腔体,所述腔体与立柱的上表面贯通,所述腔体内设置有中间轴,所述中间轴与转轴同轴,所述中间轴的外侧套设有筒体,所述筒体延伸至腔体的上侧,所述筒体与中间轴滑动连接,所述筒体的外径小于梭芯的内径,所述筒体的底部设置有用于承接梭芯的底面。

2.根据权利要求1所述的梭芯收纳装置,其特征在于:所述底座上设置有透明的罩壳,所述罩壳容纳立柱,所述中间轴从罩壳的顶部穿出。

3.根据权利要求2所述的梭芯收纳装置,其特征在于:所述底座上设置有凸台,所述罩壳与凸台滑动连接。

4.根据权利要求1所述的梭芯收纳装置,其特征在于:所述中间轴的顶部设置有便于手指拿捏的受力端。

5.根据权利要求1所述的梭芯收纳装置,其特征在于:所述挂钩包括与立柱相连的水平的连接部和沿斜向上方向延伸的延展部。

6.根据权利要求1所述的梭芯收纳装置,其特征在于:所述立柱为八棱柱,所述挂钩于八棱柱的侧面沿竖直方向均匀设置。

7.根据权利要求1所述的梭芯收纳装置,其特征在于:所述底座为金属底座。
