1.一种配电网信息物理系统恶意程序传播模型建模方法，其特征在于，包括以下步骤：A1：基于PC‑PLC蠕虫病毒传播原理，针对配电网CPS，构建PC‑PLC双层异构网络模型；

A2：构建节点状态转换图；

A3：将节点划分为易感节点、感染节点、隔离节点、免疫节点；

A4：根据节点状态转换图建立微分方程组，即得到配电网CPS中恶意程序传播模型。

2.根据权利要求1所述的配电网信息物理系统恶意程序传播模型建模方法，其特征在于，所述步骤A4根据所述节点状态转换图建立的微分方程组如下：所述微分方程组中SA(t)、IB(t)、QA(t)、RA(t)、SB(t)、IB(t)、RB(t)分别是在时间t时易感PC节点、感染PC节点、隔离PC节点、免疫PC节点、易感PLC节点、感染PLC节点、免疫PLC节点的数量；所述微分方程组中β11、β22、β12分别代表病毒在PC网络的传播系数、病毒在PLC网络的传播系数、病毒跨网络传播的传播系数，PC网络中的感染节点中被隔离的比例为η，受感染PC节点通过运行补丁程序和\或安装杀毒软件的恢复速率和免疫速率为γ1，采取隔离措施的PC节点恢复速率为ω，PLC节点通过采用工业控制系统的安全协议的恢复概率为γ2，由于硬件损坏或环境因素而导致节点死亡时，PC节点和PLC节点的死亡速率分别为d1、d2，PC网络中的病毒感染PLC网络中的节点时延时为τ；并且SA(t)、IB(t)、QA(t)、RA(t)、SB(t)、IB(t)、RB(t)满足：NA(t)＝SA(t)+IA(t)+RA(t)+QA(t)和NB(t)＝SB(t)+IB(t)+RB(t)。

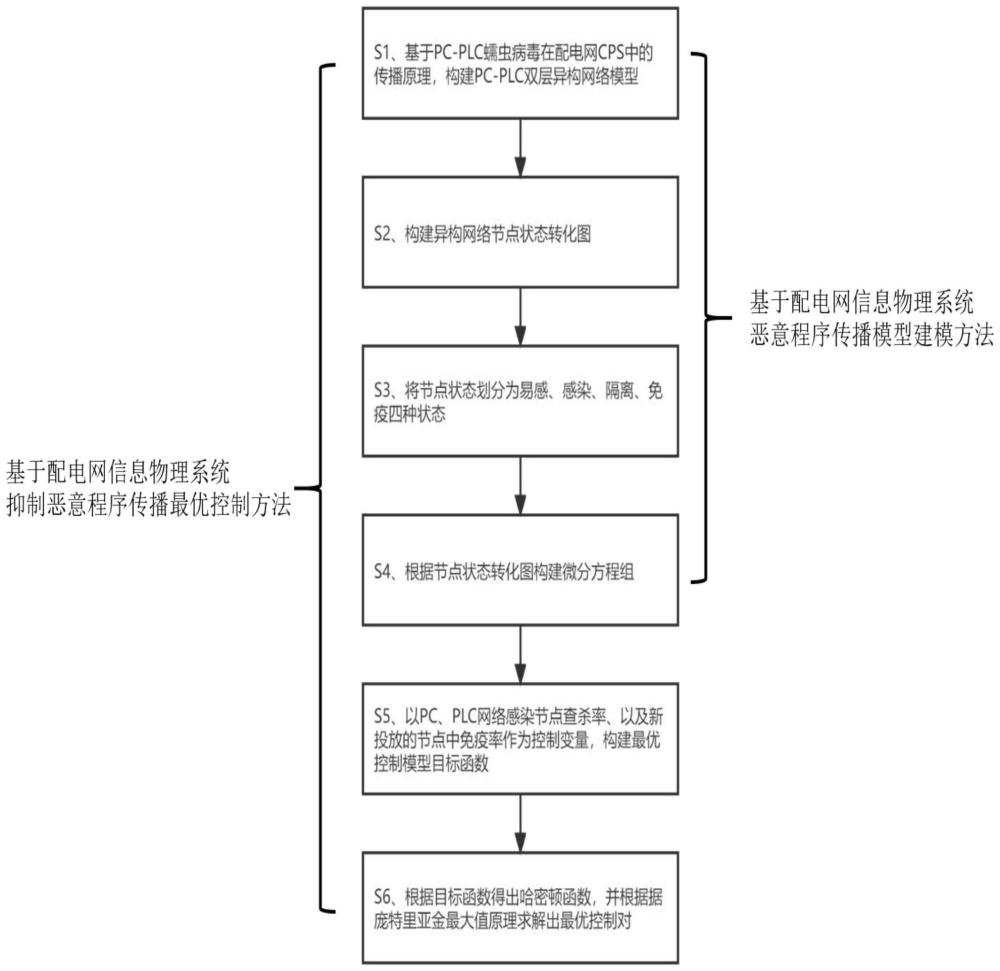

3.一种配电网信息物理系统抑制恶意程序传播最优控制方法，其特征在于，包括以下步骤：S1：基于PC‑PLC蠕虫病毒传播原理，针对配电网CPS,构建PC‑PLC双层异构网络模型；

S2：构建节点状态转换图；

S3：将其中节点划分为易感节点、感染节点、隔离节点、免疫节点；

S4：根据节点状态转换图建立微分方程组，即得到配电网CPS中恶意程序传播模型；

S5：以PC、PLC网络感染节点查杀率、以及新投放的节点中免疫率作为控制变量，构建最优控制模型目标函数；

S6：根据目标函数得出哈密顿函数，并根据据庞特里亚金最大值原理求解出最优控制对，实现控制配电网感染节点最少、抑制恶意程序传播的成本最小。

4.根据权利要求3所述的配电网信息物理系统抑制恶意程序传播最优控制方法，其特征在于，所述步骤S1中，通过以下操作构建PC‑PLC双层异构网络模型：连接PC网络和PLC网络，PC网络为上层网络，PLC网络为下层网络，构成双层耦合网络；所述双层耦合网络中，PC向PLC发送控制信息，PLC向PC反馈状态信息。

5.根据权利要求3所述的配电网信息物理系统抑制恶意程序传播最优控制方法，其特征在于，所述步骤S4根据所述节点状态转换图建立的微分方程组如下：所述微分方程组中SA(t)、IB(t)、QA(t)、RA(t)、SB(t)、IB(t)、RB(t)分别是在时间t时易感PC节点、感染PC节点、隔离PC节点、免疫PC节点、易感PLC节点、感染PLC节点、免疫PLC节点的数量；所述微分方程组中β11、β22、β12分别代表病毒在PC网络的传播系数、病毒在PLC网络的传播系数、病毒跨网络传播的传播系数，PC网络中的感染节点中被隔离的比例为η，受感染PC节点通过运行补丁程序和\或安装杀毒软件的恢复速率和免疫速率为γ1，采取隔离措施的PC节点恢复速率为ω，PLC节点通过采用工业控制系统的安全协议的恢复概率为γ2，由于硬件损坏或环境因素而导致节点死亡时，PC节点和PLC节点的死亡速率分别为d1、d2，PC网络中的病毒感染PLC网络中的节点时延时为τ；并且SA(t)、IB(t)、QA(t)、RA(t)、SB(t)、IB(t)、RB(t)满足：NA(t)＝SA(t)+IA(t)+RA(t)+QA(t)和NB(t)＝SB(t)+IB(t)+RB(t)。

6.根据权利要求3所述的配电网信息物理系统抑制恶意程序传播最优控制方法，其特征在于，所述步骤S3中，易感节点为：正常工作状态的节点，所有节点的初始状态；感染节点为：被病毒感染或被病毒选择为攻击对象的节点，会对其他易感染节点进行病毒的传播；隔离节点为被病毒感染但被进行隔离的节点，不会对其他易感染节点进行病毒的传播；免疫节点为：可以抵御病毒攻击，无法被传播病毒的节点。

7.根据权利要求3所述的配电网信息物理系统抑制恶意程序传播最优控制方法，其特征在于，所述步骤S5中，使用以下方法构建目标函数：S51：[0,tf]期间内在系统中应用控制策略，通过勒贝格平方可积函数u(t)作为控制函数，系统为感染节点查杀并注射免疫补丁、加大新投放的节点中免疫节点的占比，令γ1＝u1(t),γ2＝u2(t),(1‑b1)＝u3(t)；

2

S52：计算得到控制函数集：{ui(t)∈L[0,tf]:0≤t≤tf,0≤ui(t)≤1,i＝1,2,3}；

S53：m、n、p为三个控制变量权重系数，计算PC免疫补丁注射成本 PLC免疫补丁注射成本 新投放PC预免疫补丁成本

S54：计算目标函数：

8.根据权利要求3所述的配电网信息物理系统抑制恶意程序传播最优控制方法，其特征在于，所述步骤S6中，通过以下方法求解最优控制比：S61：计算：

S62：根据庞特里亚金最大值原理，得到相应的哈密顿函数：

其中

λi(t)(λ＝1,2,3…7)为系统的协态变量；

S63：定义t∈[0,tf‑τ]时系统特征方程为：

S64：定义系统横截条件为：λi(tf)＝0，i＝1,2,3,4,5,6,7；

S65：计算得到优化条件：

S66：计算求得最优控制对：
