专利号: 2021222309910
申请人: 苏州苏浦环保科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2024-09-12
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

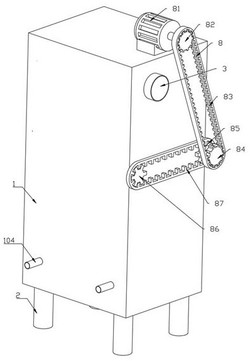

1.一种用于河道清理的淤泥处理装置,包括处理箱(1),其特征在于:所述处理箱(1)下端面均固定连接有支撑柱(2),所述处理箱(1)一侧上部设置有进泥口(3),所述处理箱(1)内腔上部转动连接有过滤盘(4),所述过滤盘(4)两侧中部固定连接有振动电机(5),所述过滤盘(4)一端固定连接有滑杆(7),所述处理箱(1)内腔两侧设置有供滑杆(7)滑动的转动槽(6),所述处理箱(1)内腔中部设置有传动机构(8),所述处理箱(1)内腔两侧下部固定连接有伸缩气缸(9),所述伸缩气缸(9)输出端固定连接有去水机构(10)。

2.根据权利要求1所述的一种用于河道清理的淤泥处理装置,其特征在于:所述传动机构(8)包括驱动电机(81)、第一齿轮(82)、第一齿轮带(83)、第二齿轮(84)、第三齿轮(85)、第四齿轮(86)、第二齿轮带(87),传动杆(88)、滑动块(89)、连接横杆(810)、第一锥齿轮(811)、第二锥齿轮(812)、第三锥齿轮(813)、第四锥齿轮(814)、密封门(815),所述驱动电机(81)输出端固定连接有第一齿轮(82),所述第一齿轮(82)外表面通过第一齿轮带(83)转动连接有第二齿轮(84),所述第二齿轮(84)一侧中部通过转轴固定连接有第三齿轮(85),所述第三齿轮(85)通过第二齿轮带(87)转动连接有第四齿轮(86),所述第三齿轮(85)和第四齿轮(86)一侧中部均固定连接有传动杆(88)。

3.根据权利要求2所述的一种用于河道清理的淤泥处理装置,其特征在于:所述传动杆(88)外表面右部设置有螺纹,所述传动杆(88)外表面右部螺纹连接有滑动块(89),所述滑动块(89)一侧通过连接横杆(810)与过滤盘(4)转动连接,所述传动杆(88)一端固定连接有第一锥齿轮(811),所述第一锥齿轮(811)外表面通过齿轮啮合有第二锥齿轮(812),所述第二锥齿轮(812)一侧通过转轴固定连接有第三锥齿轮(813),所述第三锥齿轮(813)外表面通过齿牙啮合有第四锥齿轮(814),所述第四锥齿轮(814)一侧通过转轴转动连接有密封门(815),所述处理箱(1)上端面固定连接有所述驱动电机(81),所述处理箱(1)内腔与传动杆(88)转动连接,所述处理箱(1)一侧上部与转动连接,所述处理箱(1)内腔与滑动块(89)滑动连接。

4.根据权利要求3所述的一种用于河道清理的淤泥处理装置,其特征在于:所述去水机构(10)包括过滤框(101)、滤布(102)、隔板(103)、出水管(104)、挡板(105)、滑槽(106)、限位块(107)、第一伸缩杆(108)、第一伸缩弹簧(109)、伸缩块(1010)、第二伸缩杆(1011)、第二伸缩弹簧(1012),所述过滤框(101)一侧固定连接有滤布(102),所述过滤框(101)上端面固定连接有隔板(103),所述过滤框(101)内腔连通有出水管(104),所述过滤框(101)下端面滑动连接第一伸缩杆(108),所述第一伸缩杆(108)一端固定连接有伸缩块(1010),所述第一伸缩杆(108)外表面设置有第一伸缩弹簧(109),所述第一伸缩弹簧(109)两端分别与伸缩块(1010)和过滤框(101)固定连接。

5.根据权利要求4所述的一种用于河道清理的淤泥处理装置,其特征在于:所述过滤框(101)端面滑动连接有挡板(105),所述挡板(105)上端面中部设置有滑槽(106),所述滑槽(106)内腔底部固定连接限位块(107),所述挡板(105)一侧固定连接有第二伸缩杆(1011),所述第二伸缩杆(1011)外表面设置有第二伸缩弹簧(1012),所述第二伸缩杆(1011)一端与处理箱(1)滑动连接,所述第二伸缩弹簧(1012)两端分别与处理箱(1)和挡板(105)固定连接。

6.根据权利要求5所述的一种用于河道清理的淤泥处理装置,其特征在于:所述伸缩气缸(9)输出端与过滤框(101)固定连接,所述处理箱(1)内腔下部滑动连接有隔板(103)和挡板(105),所述滑槽(106)内腔与伸缩块(1010)滑动连接,所述伸缩块(1010)下端面设置为弧形,所述出水管(104)为橡胶材质。
