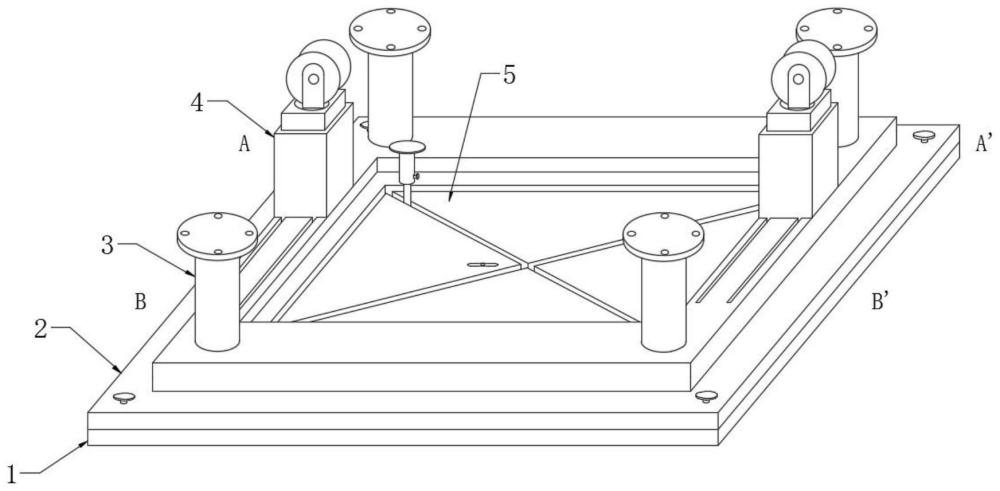

1.一种便于井口采油树维护的安装架,包括底座(1),其特征在于:所述底座(1)上设置有调节组件(2)、安装组件(3)、管路导向组件(4)、坐凳组件(5);
所述调节组件(2)用于调节采油树的水平度,所述调节组件(2)包括调节螺栓(21)、调节板(22)和水平仪(23),所述调节板(22)设置在底座(1)上方,所述调节螺栓(21)设置在调节板(22)与底座(1)之间,所述水平仪(23)设置在调节板(22)内侧;
所述安装组件(3)用于安装采油树管路,所述安装组件(3)包括支撑托板(31)、支撑臂(32)和电动伸缩杆(34),所述支撑托板(31)设置在调节板(22)上方,所述调节板(22)上设置有若干个电动伸缩杆(34),所述支撑臂(32)设置在电动伸缩杆(34)的动力轴上,所述支撑臂(32)顶部设置有安装板(33);
所述管路导向组件(4)用于采油树管路架设时的支撑作用,所述管路导向组件(4)包括液压伸缩臂(42)、导向轮(43)和直线电机(45),所述直线电机(45)设置在支撑托板(31)上,所述液压伸缩臂(42)的一端与直线电机(45)的动子连接,所述导向轮(43)转动设置在液压伸缩臂(42)的另一端;
所述坐凳组件(5)用于人工维护采油树管路,所述坐凳组件(5)包括固定块(51)、导轨(511)、支撑杆(56)、中空管(53)和坐凳(52),所述固定块(51)设置在调节板(22)上,所述导轨(511)开设在固定块(51)上表面,所述支撑杆(56)设置在导轨(511)内侧,所述中空管(53)贯穿套设在支撑杆(56)上,所述支撑杆(56)的顶端设置有活塞(54),所述活塞(54)与中空管(53)内壁之间设置有拉簧(57),所述拉簧(57)的两端分别与活塞(54)和中空管(53)内壁连接,所述支撑杆(56)上设置有调节尺(55),所述坐凳(52)设置在中空管(53)的顶部;
所述活塞(54)滑动设置在中空管(53)内,所述调节尺(55)贯穿中空管(53)下端,所述调节尺(55)垂直侧面等间距开设有若干个卡槽,所述中空管(53)上贯穿设置有锁紧销(551),且锁紧销(551)与卡槽相匹配,所述支撑杆(56)底部贯穿设置有卡销(512),所述导轨(511)底部贯穿开设有若干个定位槽,且定位槽与卡销(512)相匹配;
所述导轨(511)设有两段,一段所述导轨(511)为矩形框结构,另一段所述导轨(511)为X形结构,矩形框结构的所述导轨(511)设置在X形结构的所述导轨(511)的外围,且矩形框结构的所述导轨(511)设置在X形结构的所述导轨(511)相互连通。
2.根据权利要求1所述的一种便于井口采油树维护的安装架,其特征在于:所述调节板(22)上开设有螺纹孔,且螺纹孔与调节螺栓(21)相匹配,所述调节螺栓(21)的末端套设有轴承(211),且轴承(211)设置在底座(1)内部。
3.根据权利要求1所述的一种便于井口采油树维护的安装架,其特征在于:若干个所述电动伸缩杆(34)通过并联液压管路与外界液压源连接,所述安装板(33)上开设有若干个安装孔。
4.根据权利要求1所述的一种便于井口采油树维护的安装架,其特征在于:所述液压伸缩臂(42)的底部设置有连接滑块(44),所述支撑托板(31)上开设有导向槽(41),且导向槽(41)与连接滑块(44)相匹配,所述液压伸缩臂(42)通过连接滑块(44)与直线电机(45)的动子连接。
5.根据权利要求1所述的一种便于井口采油树维护的安装架,其特征在于:所述导向轮(43)的轮缘截面为内凹的弧形结构,所述导向轮(43)上设置有轮座(431),所述轮座(431)的底部设置转向台(432),所述轮座(431)通过转向台(432)与液压伸缩臂(42)顶部转动连接。
6.根据权利要求1所述的一种便于井口采油树维护的安装架,其特征在于:所述支撑臂(32)为中空结构,所述支撑臂(32)的底部与支撑托板(31)固定连接。
7.根据权利要求1所述的一种便于井口采油树维护的安装架的使用方法,其特征在于,包括如下步骤:步骤1、底座(1)固定放置在指定位置,旋转调节板(22)上的调节螺栓(21),直至水平仪(23)显示水平;
步骤2、采油树管路放置在导向轮(43)上,直线电机(45)通电,直线电机(45)的动子带动液压伸缩臂(42)沿导向槽(41)移动,至管路到达适合的位置,直线电机(45)断电停止;
步骤2‑1、液压伸缩臂(42)通入液压源,液压伸缩臂(42)伸缩高度至管路位于安装板(33)的上方,液压伸缩臂(42)停止;
步骤2‑2、通过旋转导向轮(43),带动管路调整安装角度;
步骤2‑3、管路调整安装角度后,管路通过箍套固定,并将箍套安装在安装板(33)上;
步骤3、随后再次旋转调节板(22)上的调节螺栓(21),直至水平仪(23)显示水平;
步骤4、采油树管路维护时,首先向上提拉卡销(512),卡销(512)与定位槽分离;
步骤4‑1、根据维护的采油树管路位置,移动支撑杆(56)在导轨(511)的位置;
步骤4‑2、支撑杆(56)移动至指定位置后,放下卡销(512),卡销(512)下端受重力作用重新卡入定位槽内;
步骤4‑3、维护人员坐在坐凳(52)上,拔出锁紧销(551),用臀部按压坐凳(52);
步骤4‑4、坐凳(52)受到下压力带动中空管(53)下移,中空管(53)下移带动拉簧(57)拉伸,坐凳(52)下压至指定坐姿高度,重新插入锁紧销(551),锁紧销(551)插入调节齿上的卡槽内,支撑杆(56)相对中空管(53)位置锁定,坐凳(52)位置锁定;
步骤5、采油树管路维护完毕后,重新拔出锁紧销(551),中空管(53)受到拉簧(57)的拉力作用向上移动复位,坐凳(52)复位;
步骤6、随后再次旋转调节板(22)上的调节螺栓(21),直至水平仪(23)显示水平;
步骤7、采油树管路拆卸时,管路上的箍套与安装板(33)分离,管路小心放置在导向轮(43)上;
步骤7‑1、直线电机(45)再次通电,直线电机(45)的动子带动液压伸缩臂(42)沿导向槽(41)移动,至管路位置与安装板(33)完全错开,直线电机(45)断电停止;
步骤7‑2、液压伸缩臂(42)通入液压源,液压伸缩臂(42)收缩,带动管路下降,至管路到达最低端,液压伸缩臂(42)停止,管路通过外部转移装置移开。
