专利号: 2022224247542
申请人: 大庆宇涵井下作业技术服务有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-07-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

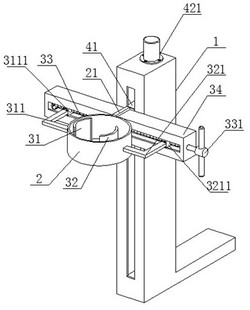

1.一种油田井口维护用保持件,其特征在于:包括“L”型结构的支撑架(1)、设置在所述支撑架(1)前端面的防护罩(34)、设置在所述防护罩(34)与所述支撑架(1)之间的提升组件、固定设置在所述防护罩(34)中部位置的连接杆(21)、与所述连接杆(21)的前端面相连接的防护套(2)、设置在所述防护罩(34)内腔一侧的第一活动挡板(31)、设置在所述防护罩(34)另一侧的第二活动挡板(32)以及用于对第一活动挡板(31)和第二活动挡板(32)之间相对距离进行调节的调节组件。

2.根据权利要求1所述的一种油田井口维护用保持件,其特征在于,所述连接杆(21)远离与所述防护罩(34)相连接的一端与所述防护套(2)的后端面相连接,且防护套(2)的后端面相对于防护罩(34)的前端面设置。

3.根据权利要求2所述的一种油田井口维护用保持件,其特征在于,所述提升组件包括与所述防护罩(34)相连接的第三移动座(41)、与所述第三移动座(41)通过螺纹结构相连接的丝杆(42)以及用于对丝杆(42)进行驱动的驱动电机(421)。

4.根据权利要求3所述的一种油田井口维护用保持件,其特征在于,所述移动座设置为“T”型,所述移动座相对于防护罩(34)的一端通过固定螺钉相连接。

5.根据权利要求4所述的一种油田井口维护用保持件,其特征在于,所述驱动电机(421)通过连接法兰固定设置在所述支撑架(1)的上端面,所述驱动电机(421)的输出轴与丝杆(42)相连接,且丝杆(42)与所述支撑架(1)相连接处设置有滚珠轴承。

6.根据权利要求5所述的一种油田井口维护用保持件,其特征在于,所述调节组件包括与所述第一活动挡板(31)相连接的第一牵引杆(311)、设置在所述第一牵引杆(311)远离与第一活动挡板(31)相连接一端的第一移动座(3111)、与所述第二活动挡板(32)相连接的第二牵引杆(321)、设置在所述第二牵引杆(321)远离与所述第二活动挡板(32)相连接一端的第二移动座(3211)、与所述第一移动座(3111)和第二移动座(3211)通过螺纹结构相连接的双向螺杆(33)以及用于对双向螺杆(33)相连接的调节手轮(331)。

7.根据权利要求6所述的一种油田井口维护用保持件,其特征在于,所述第一牵引杆(311)贯穿于防护套(2)与所述第一活动挡板(31)相连接,所述第二牵引杆(321)贯穿于防护套(2)与所述第二活动挡板(32)相连接,且防护套(2)上设置有与所述第一牵引杆(311)和第二牵引杆(321)相适配的通孔。
