专利号: 2022101596098
申请人: 王福连
专利类型:发明专利
专利状态:授权未缴费
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

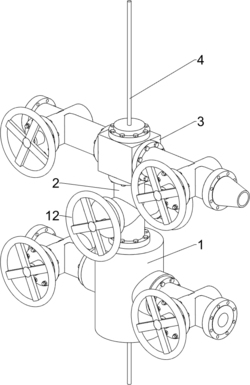

1.一种用于油田采油井具有流速过载关闭功能的井口采油树,包括有下部阀体(1)、输送管道(2)和上部阀体(3),下部阀体(1)的上部设置有输送管道(2),输送管道(2)的上部设置有上部阀体(3),上部阀体(3)和下部阀体(1)两侧均设有侧翼输油管,下部阀体(1)、输送管道(2)、上部阀体(3)和侧翼输油管配合组成采油树,其特征是:还包括有封闭机构、定位机构和复位机构,输送管道(2)内上部设置有封闭机构,封闭机构用于将输送管道(2)封堵,输送管道(2)的中部前后两侧均设置有定位机构,定位机构用于对抽油杆(4)限位固定,输送管道(2)的下部设置有过滤网,过滤网用于对原油进行过滤,抽油杆(4)穿过过滤网与其滑动配合,且抽油杆(4)穿过上部阀体(3)的顶部与其滑动密封设置,输送管道(2)上设置有复位机构,复位机构用于解除对抽油杆(4)的固定限位;

封闭机构包括有固定壳(501)、导杆(502)、密封壳(503)、第一弹簧(504)、空心密封架(505)、圆盘(506)、固定管(507)、内壳体(508)、连接架(509)、弧形限位杆(510)和密封组件,输送管道(2)内上部固接有固定壳(501),固定壳(501)的下表面前后两部均连接有导杆(502),前后两侧的导杆(502)下部滑动设有密封壳(503),密封壳(503)与固定壳(501)之间固接有两个第一弹簧(504),前后两侧的第一弹簧(504)分别套在前后两侧的导杆(502)外侧,密封壳(503)和固定壳(501)的内部均滑动设有空心密封架(505),空心密封架(505)的中部为空腔设置,空心密封架(505)的上表面周向开设有四个向下贯穿的圆形孔,空心密封架(505)的空腔与圆形孔连通,空心密封架(505)的空腔内滑动设有圆盘(506),圆盘(506)的上表面周向开设有四个向下贯穿的出料孔,圆盘(506)上的出料孔与空心密封架(505)上的圆形孔直径相等,上下相邻的空心密封架(505)内侧面之间固接有固定管(507),固定管(507)内滑动设有内壳体(508),内壳体(508)的上下两部分别与穿过上下两侧的空心密封架(505)与其滑动连接,内壳体(508)的上下两部分别与上下两侧的圆盘(506)固接,内壳体(508)的下表面安装有连接架(509),连接架(509)的下部前后两侧均安装有弧形限位杆(510),密封壳(503)的上部设置有密封组件,密封组件穿过固定管(507)与内壳体(508)配合,抽油杆(4)穿过上侧的空心密封架(505)、圆盘(506)、内壳体(508)、下侧的空心密封架(505)和连接架(509)且与其滑动密封设置。

2.按照权利要求1所述的一种用于油田采油井具有流速过载关闭功能的井口采油树,其特征是:空心密封架(505)的外侧面为若干个三角块设置,固定壳(501)和密封壳(503)内上部均为若干个三角块设置,固定壳(501)和密封壳(503)分别与上下两侧的空心密封架(505)滑动密封配合。

3.按照权利要求1所述的一种用于油田采油井具有流速过载关闭功能的井口采油树,其特征是:密封组件包括有转动板(511)、扭簧(512)、连接板(513)、L形杆(514)和第二弹簧(515),密封壳(503)内上部的前后两侧均通过转杆转动式安装有转动板(511),转动板(511)的左右两侧转杆上均套有扭簧(512),扭簧(512)的两端分别与密封壳(503)和转动板(511)固接,密封壳(503)的前后两部均安装有两个连接板(513),上下相邻的连接板(513)之间滑动设置L形杆(514),固定管(507)的下侧面前后两部均开设有向上延伸的滑槽,前后两侧的L形杆(514)分别穿过固定管(507)前后两侧的滑槽与其滑动配合,L形杆(514)的上部固接有两个第二弹簧(515),上下相邻的第二弹簧(515)和连接板(513)固接,内壳体(508)前后两部下侧均开设有斜槽,前后两侧的L形杆(514)分别与内壳体(508)的前后两侧斜槽滑动配合。

4.按照权利要求1所述的一种用于油田采油井具有流速过载关闭功能的井口采油树,其特征是:定位机构包括有弧形块(601)、n形板(602)、滑杆(603)、夹紧块(604)、第三弹簧(605)、丝杆(606)、蜗轮(607)、安装架(608)、蜗杆(609)、空心壳体(610)、第一锥齿轮(611)、第一转轴(612)、第二锥齿轮(613)、导向辊(614)、第三锥齿轮(615)、限位组件和复位组件,输送管道(2)的中部后侧滑动设有弧形块(601),弧形块(601)的前侧面开设有向后延伸的弧形槽,用于对抽油杆(4)夹紧限位,弧形块(601)的上表面安装有n形板(602),n形板(602)的上表面滑动设有滑杆(603),滑杆(603)的上端固接有夹紧块(604),夹紧块(604)与n形板(602)之间固接有第三弹簧(605),第三弹簧(605)套在滑杆(603)的外侧,弧形块(601)的上表面中部向下开设有矩形槽,弧形块(601)的中部转动式安装有丝杆(606),丝杆(606)位于弧形块(601)的矩形槽内,丝杆(606)上螺纹连接有蜗轮(607),蜗轮(607)后部设置有安装架(608),安装架(608)的上部转动式安装有蜗杆(609),蜗杆(609)和蜗轮(607)相啮合,安装架(608)的左右两壁均转动式安装有空心壳体(610),蜗杆(609)的左右两部均安装有第一锥齿轮(611),空心壳体(610)内转动式安装有第一转轴(612),第一转轴(612)的上下两端均安装有第二锥齿轮(613),相邻的第二锥齿轮(613)与第一锥齿轮(611)相啮合,左右相邻的空心壳体(610)之间转动式安装有导向辊(614),导向辊(614)的左右两端均安装有第三锥齿轮(615),相邻的第三锥齿轮(615)与第二锥齿轮(613)相啮合,n形板(602)内设置有限位组件,限位组件上设置有复位组件,复位组件分别与弧形块(601)和空心壳体(610)连接。

5.按照权利要求4所述的一种用于油田采油井具有流速过载关闭功能的井口采油树,其特征是:夹紧块(604)前侧面呈向后的内凹形设置,夹紧块(604)用于对抽油杆(4)夹紧限位。

6.按照权利要求4所述的一种用于油田采油井具有流速过载关闭功能的井口采油树,其特征是:限位组件包括有空心架(616)、空心板(617)、第二转轴(618)、安装板(619)、滑动块(620)、第一楔形块(621)、第四弹簧(622)、固定架(623)和推力弹簧(624),输送管道(2)内后部安装有两个空心架(616),两个空心架(616)与n形板(602)之间分别固接有空心板(617),空心壳体(610)的下部转动式安装有第二转轴(618),第二转轴(618)上安装有安装板(619),安装板(619)的上部固接有滑动块(620),滑动块(620)与相邻的空心板(617)滑动配合,空心架(616)的前侧面中部开设有向后延伸的滑槽,空心架(616)的滑槽内滑动设有第一楔形块(621),第一楔形块(621)与空心架(616)之间固接有第四弹簧(622),第四弹簧(622)位于空心架(616)的滑槽内,空心板(617)的后侧面下部开设有向前延伸的滑槽,第一楔形块(621)的前部穿过相邻的空心板(617)上滑槽与其滑动连接,第一楔形块(621)的中部开设有向上贯穿的楔形槽,左右两侧的空心架(616)内侧面上部均固接有固定架(623),前后相邻的固定架(623)与空心壳体(610)之间固接有推力弹簧(624),推力弹簧(624)用于推动空心壳体(610)摆动。

7.按照权利要求4所述的一种用于油田采油井具有流速过载关闭功能的井口采油树,其特征是:复位组件包括有横板(625)、单向齿轮(626)、第一直齿轮(627)、齿条(628)、第五弹簧(629)、滑动架(630)、楔形板(631)、支撑板(632)和第二楔形块(633),左右两侧的固定架(623)外侧面下部均安装有横板(625),左右两侧的空心壳体(610)的外侧面下部安装有单向齿轮(626),横板(625)上转动式安装有第一直齿轮(627),相邻的单向齿轮(626)与第一直齿轮(627)相啮合,弧形块(601)的上表面左右两部均开设有滑动槽,弧形块(601)的滑动槽内滑动设有齿条(628),齿条(628)与相邻的第一直齿轮(627)相啮合,齿条(628)与弧形块(601)之间固接有第五弹簧(629),第五弹簧(629)位于弧形块(601)的滑动槽内,弧形块(601)的左右两部均开设有凹槽,弧形块(601)左右两部的凹槽内均滑动设有滑动架(630),滑动架(630)内上部对称设有两个弹性凸起,弧形块(601)的左右两部均安装有楔形板(631),左右两侧的楔形板(631)分别位于弧形块(601)左右两侧的凹槽内,楔形板(631)的上部设有支撑板(632),支撑板(632)的上侧固接有第二楔形块(633),上下相邻的第二楔形块(633)和第一楔形块(621)上楔形槽滑动配合,滑动架(630)的左右两壁下部均设置有半圆形凸起,弧形块(601)的左右两侧凹槽内壁均开设有斜槽,滑动架(630)上的左右两侧凸起分别滑动位于相邻的弧形块(601)上左右两侧的凹槽内。

8.按照权利要求1所述的一种用于油田采油井具有流速过载关闭功能的井口采油树,其特征是:复位机构包括有第三转轴(7)、第二直齿轮(8)、第四锥齿轮(9)、第四转轴(10)、第三直齿轮(11)和转动架(12),固定架(623)的下部转动式安装有第三转轴(7),第三转轴(7)的一端安装有第二直齿轮(8),第三转轴(7)的另一端安装有第四锥齿轮(9),第四锥齿轮(9)与相邻的第一锥齿轮(611)相啮合,输送管道(2)的前后两部均转动式安装有第四转轴(10),第四转轴(10)的一端安装有第三直齿轮(11),第三直齿轮(11)与相邻的第二直齿轮(8)相啮合,第四转轴(10)的另一端安装有转动架(12)。

9.按照权利要求1所述的一种用于油田采油井具有流速过载关闭功能的井口采油树,其特征是:还包括有橡胶圈(13),密封壳(503)的外侧面上下两部分别安装有一个橡胶圈(13),橡胶圈(13)由上至下为倾斜面设置,橡胶圈(13)与输送管道(2)密封配合。
