专利号: 2021113590859
申请人: 浙江国际海运职业技术学院
专利类型:发明专利
专利状态:已下证
更新日期:2026-04-09
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

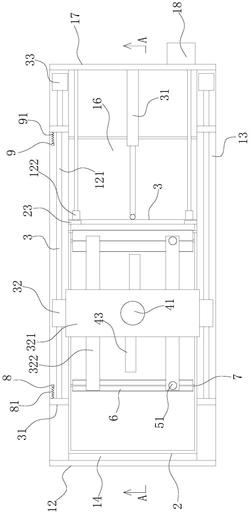

1.一种肉酱炒制装置,其特征在于,包括:底座(1),所述底座(1)上侧面的左右侧边分别平行固设有第一侧板(12)和第二侧板(17),所述第一侧板(12)和第二侧板(17)的顶部之间平行固设有两个连接块(13);

加热块(14),所述加热块(14)水平固设在第一侧板(12)靠近第二侧板(17)的一侧面上,所述加热块(14)的下侧面与底座(1)之间固设有若干个支撑块(15);

炒制箱(2),所述炒制箱(2)固设在加热块(14)上,所述炒制箱(2)的上侧面和右侧面为敞开式,所述炒制箱(2)的右侧面与加热块(14)的右侧边平齐;

加热机构,所述加热机构设置在加热块(14)内,所述加热机构能够给炒制箱(2)底部均匀地加热;

固定板(321),所述固定板(321)沿长度方向滑动设置在两个连接块(13)之间,所述固定板(321)的下侧面竖直转动设置有第二转轴(4),所述第二转轴(4)的下端延伸至炒制箱(2)的底部,所述固定板(321)的上侧面设有第二电机(41),所述第二电机(41)与第二转轴(4)传动连接;

滑动机构,所述滑动机构设置在两个连接块(13)上,所述滑动机构能够带动固定板(321)沿连接块(13)的长度方向来回滑动;

搅拌机构,所述搅拌机构设置在第二转轴(4)的下端,所述搅拌机构能够利用第二转轴(4)的转动搅拌炒制箱(2)底部的肉酱;

所述搅拌机构包括:

水平杆(42),所述水平杆(42)的中部水平固设在第二转轴(4)的下端;

两个铲板(43),两个所述铲板(43)沿顺时针方向倾斜设置在第二转轴(4)两侧的水平杆(42)上,所述铲板(43)的横截面呈三角形,所述三角形的顶角倾斜向下靠近炒制箱(2)的底部,所述铲板(43)倾斜朝上的斜面包括从下往上依次相连的倾斜面(431)和弧形面(432),所述弧形面(432)倾斜向上弯曲;

封堵机构,所述封堵机构设置在第二侧板(17)上,所述封堵机构能够启闭炒制箱(2)右侧面的开口;

两个推料机构,两个所述推料机构分别设置在固定板(321)的左右两侧,所述推料机构包括:两个延伸板(322),两个所述延伸板(322)平行固设在固定板(321)的侧边,所述延伸板(322)的下侧面竖直转动设置有转动杆(5),两个所述转动杆(5)的下端水平固连有固定杆(7),所述固定杆(7)的长度方向和固定板(321)的长度方向一致;

两个限位凸沿(54),两个所述限位凸沿(54)和两个转动杆(5)一一对应,所述限位凸沿(54)设置在相对应的转动杆(5)上,位于限位凸沿(54)和固定杆(7)之间的转动杆(5)上螺纹连接有第二内螺纹套管(53);

驱动结构,所述驱动结构设置在两个延伸板(322)上,所述驱动结构能够带动两个转动杆(5)同时同向转动;

两个活动板(6),两个所述活动板(6)分别对称铰接在两个第二内螺纹套管(53)的两侧,所述活动板(6)的长度方向和固定杆(7)的长度方向一致;

连动结构,所述连动结构设置在固定杆(7)和两个活动板(6)之间,所述连动结构能够利用两个转动杆(5)的转动改变两个活动板(6)之间的夹角。

2.根据权利要求1所述的一种肉酱炒制装置,其特征在于,所述加热机构包括:

加热腔(141),所述加热腔(141)设置在加热块(14)内,所述加热腔(141)位于炒制箱(2)的正下方;

若干个电加热棒(142),若干个所述电加热棒(142)沿长度方向间隔均匀地设置在加热腔(141)内,所述电加热棒(142)与外部电源电连接。

3.根据权利要求2所述的一种肉酱炒制装置,其特征在于,所述滑动机构包括两个滑动结构,两个所述滑动结构分别设置在两个连接块(13)上,所述滑动结构包括:第一螺杆(3),所述第一螺杆(3)通过两个第一支撑板(31)水平转动设置在连接块(13)上,所述第一螺杆(3)的长度方向和连接块(13)的长度方向一致;

第一内螺纹套管(32),所述第一内螺纹套管(32)通过螺纹连接在第一螺杆(3)上,所述固定板(321)的一侧边与第一内螺纹套管(32)的外侧固连;

第一电机(33),所述第一电机(33)固设在连接块(13)上,所述第一电机(33)与第一螺杆(3)传动连接。

4.根据权利要求3所述的一种肉酱炒制装置,其特征在于,所述驱动结构包括:

两个皮带轮(52),两个所述皮带轮(52)和两个转动杆(5)一一对应,所述皮带轮(52)同轴固设在相对应的转动杆(5)上,两个所述皮带轮(52)之间绕设有传动皮带(521);

第三电机(51),所述第三电机(51)固设在其中一个延伸板(322)上,所述第三电机(51)和该延伸板(322)上的转动杆(5)传动连接。

5.根据权利要求4所述的一种肉酱炒制装置,其特征在于,所述连动结构包括:

两个第二滑杆(61),两个所述第二滑杆(61)和两个活动板(6)一一对应,所述第二滑杆(61)通过两个第二支撑板(612)沿宽度方向固设在相对应的活动板(6)上,所述第二滑杆(61)位于活动板(6)靠近固定杆(7)的一侧面上,所述第二滑杆(61)上滑动设置有第二套管(62),位于第二套管(62)和其中一个第二支撑板(612)之间的第二滑杆(61)上套设有复位弹簧(611);

两个第一连杆(72),两个所述第一连杆(72)和两个第二套管(62)一一对应,所述第一连杆(72)的一端铰接在相对应的第二套管(62)上,另一端铰接在固定杆(7)上,初始状态,所述第二套管(62)远离第二滑杆(61)靠近的第二内螺纹套管(53)一端,两个所述活动板(6)之间的夹角呈锐角,两个所述活动板(6)远离第二内螺纹套管(53)的一侧边紧挨炒制箱(2)的底部。

6.根据权利要求5所述的一种肉酱炒制装置,其特征在于,所述固定杆(7)的下侧面沿长度方向设有毛刷条(71),所述毛刷条(71)的下端与炒制箱(2)的底部相接触。

7.根据权利要求1所述的一种肉酱炒制装置,其特征在于,所述封堵机构包括:

封堵板(34),所述炒制箱(2)右侧面的前后侧边分别固设有两个挡板(23),所述挡板(23)和第二侧板(17)之间水平固设有第一滑杆(121),所述第一滑杆(121)上滑动设置有第一套管(122),所述封堵板(34)通过两个连接板(123)与两个第一套管(122)固连,所述封堵板(34)与炒制箱(2)的右侧面平行;

电动推杆(341),所述电动推杆(341)固设在第二侧板(17)和封堵板(34)之间,至少有一个位置,所述封堵板(34)能够将炒制箱(2)右侧面封堵住。
