专利号: 202111200535X
申请人: 中铁城建集团第一工程有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 测量;测试
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

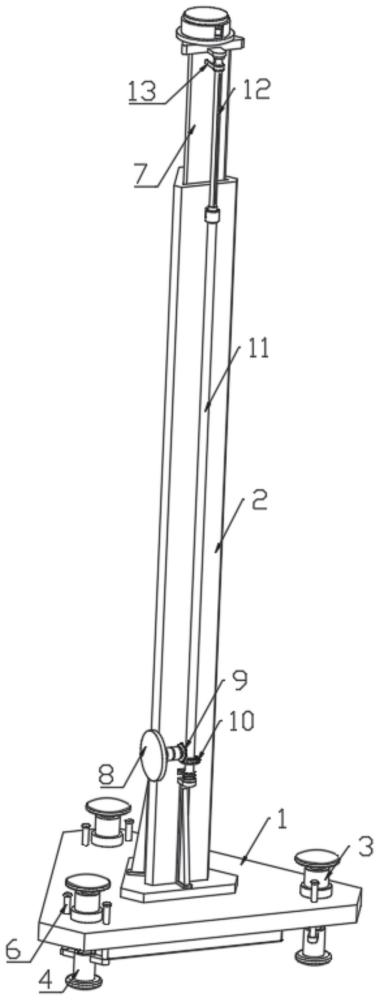

1.一种施工升降机导轨架安装垂直度的检测装置,其特征在于,所述施工升降机导轨架安装垂直度的检测装置包括三角底架(1)、设置在所述三角底架(1)三个边角的三组调平组件,以及设置在所述三角底架(1)上方中央的距离测量机构;

所述距离测量机构包括竖直固定在所述三角底架(1)上方中央的三棱套柱(2)、活动设置在所述三棱套柱(2)上的升降组件、以及设置在所述升降组件顶部的水平偏差测量组件;

在所述三棱套柱(2)一侧安装有与所述升降组件连接用于驱动所述升降组件顺着所述三棱套柱(2)竖直移动的手动调节结构,所述手动调节结构通过传动组件与所述水平偏差测量组件连接,所述传动组件在所述手动调节结构驱动所述升降组件顺着所述三棱套柱(2)竖直移动时,带动所述水平偏差测量组件沿水平方向伸展。

2.根据权利要求1所述的一种施工升降机导轨架安装垂直度的检测装置,其特征在于,所述手动调节结构包括转动设置在所述三棱套柱(2)一侧的转盘(8),所述转盘(8)一侧固定有第一锥齿轮(9),所述第一锥齿轮(9)通过第二锥齿轮(10)连接转动设置在所述三棱套柱(2)外壁上的从动杆(11);

所述从动杆(11)分别连接所述升降组件和所述传动组件。

3.根据权利要求2所述的一种施工升降机导轨架安装垂直度的检测装置,其特征在于,所述升降组件包括转动设置在所述三棱套柱(2)内部中央的丝杠(18)、竖直滑动设置在所述三棱套柱(2)内部并与所述丝杠(18)螺纹连接的升降柱(7)、以及用于连接所述从动杆(11)与所述丝杠(18)的二号传动件(17);

所述水平偏差测量组件安装在所述升降柱(7)的顶部,所述从动杆(11)为空心管状。

4.根据权利要求3所述的一种施工升降机导轨架安装垂直度的检测装置,其特征在于,所述水平偏差测量组件包括固定在所述升降柱(7)顶部的卷盘(14)、螺旋开设在所述卷盘(14)中心的卷槽(20)、以及设置在所述卷槽(20)内的钢卷尺(16);

所述钢卷尺(16)固定的一端通过卡合结构连接所述传动组件。

5.根据权利要求4所述的一种施工升降机导轨架安装垂直度的检测装置,其特征在于,所述传动组件包括转动设置在所述升降柱(7)上并与所述从动杆(11)配合的传动杆(12)、穿过所述卷盘(14)连接所述钢卷尺(16)的卷轴(15)、以及用于连接所述卷轴(15)与所述传动杆(12)的一号传动件(13);

所述升降柱(7)的上部中央开设有空腔,所述卷轴(15)转动设置在所述空腔内,且卷轴(15)的上部穿过所述卷盘(14)的底部并与之转动连接,在所述升降柱(7)上开设有供一号传动件(13)通过的孔洞,传动杆(12)与从动杆(11)之间还设置有同轴结构。

6.根据权利要求5所述的一种施工升降机导轨架安装垂直度的检测装置,其特征在于,所述同轴结构包括开设在所述从动杆(11)内壁上的嵌条和固定在所述传动杆(12)外壁上的凸棱,所述凸棱滑动嵌合在所述嵌条中。

7.根据权利要求5所述的一种施工升降机导轨架安装垂直度的检测装置,其特征在于,所述卡合结构包括设置在所述卷轴(15)上部一侧的卡槽(23)、固定在所述钢卷尺(16)靠近所述卷盘(14)中心一端的卡齿(22)、以及开设于所述卷盘(14)上供所述卡齿(22)穿过的穿槽(21),在所述卷轴(15)的顶部固定有顶盖(19)。

8.根据权利要求1‑7任一项所述的一种施工升降机导轨架安装垂直度的检测装置,其特征在于,所述调平组件包括贯穿固定在所述三角底架(1)三个边角上的套轴(3)、转动设置在所述套轴(3)上的螺杆(5)、与所述螺杆(5)的下部螺纹连接的脚套(4)、以及固定在所述脚套(4)两边并与所述三角底架(1)竖直滑动配合的伸缩柱(6)。
