专利号: 2024205601422
申请人: 天津市津翔巨星电梯制造有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-11-13
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

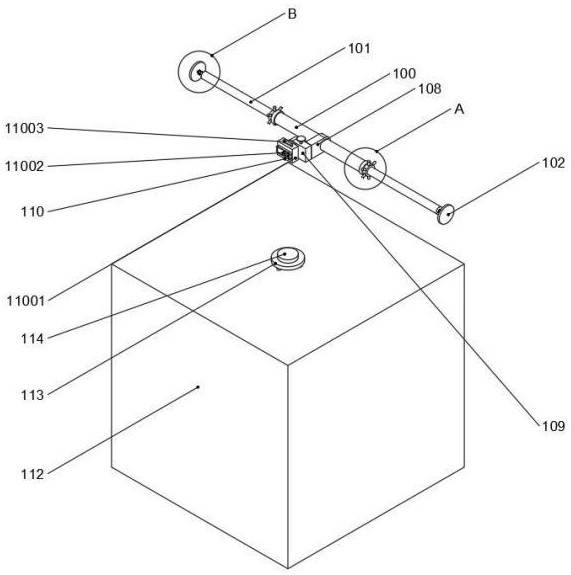

1.一种电梯导轨用垂直度检测装置,其特征在于,包括套筒(100)和电梯轿厢(112),所述套筒(100)位于电梯轿厢(112)的上方,所述套筒(100)的两端均滑动连接有螺纹杆(101),所述螺纹杆(101)的一端开设有空腔,所述空腔的内侧滑动连接有延长杆(106),所述延长杆(106)的外侧套设有弹簧(107),所述延长杆(106)的一端安装有固定板(102),所述弹簧(107)的一端和固定板(102)的一侧固定连接,所述弹簧(107)的另一端和螺纹杆(101)的一端连接,所述套筒(100)的外侧套装有固定架(108),所述固定架(108)的一侧安装有调平机构(109),所述调平机构(109)包括盒体(10901),所述盒体(10901)的内侧转动连接有转轴(10903),所述转轴(10903)的一端贯穿盒体(10901)的一侧,所述转轴(10903)的一端安装有转盘(10906),所述盒体(10901)的顶端转动连接有调节旋钮(10902),所述调节旋钮(10902)的一端和盒体(10901)的内部底端转动连接,所述转轴(10903)的外侧套装有蜗轮(10905),所述调节旋钮(10902)的外侧套装有蜗杆(10904),所述蜗轮(10905)和蜗杆(10904)啮合,所述转盘(10906)的一侧安装有红外线检测机构(110),所述电梯轿厢(112)的顶端安装有水平度调节云台(113),所述水平度调节云台(113)的顶端安装有红外线接收器(114)。

2.根据权利要求1所述的一种电梯导轨用垂直度检测装置,其特征在于,所述红外线检测机构(110)包括机箱(11001),所述机箱(11001)的底端安装有红外线发射器(11004),所述红外线接收器(114)的中心点与红外线发射器(11004)位于一条直线上。

3.根据权利要求2所述的一种电梯导轨用垂直度检测装置,其特征在于,所述机箱(11001)的顶端安装有水平气泡管(11003)。

4.根据权利要求2所述的一种电梯导轨用垂直度检测装置,其特征在于,所述机箱(11001)的内部安装有锂电池,所述机箱(11001)的一侧安装有控制面板(11002)。

5.根据权利要求1所述的一种电梯导轨用垂直度检测装置,其特征在于,所述套筒(100)的两端外侧均转动连接有连接套(103),所述连接套(103)的内侧一端安装有调节螺母(104),所述调节螺母(104)的内侧和螺纹杆(101)的外侧啮合。

6.根据权利要求5所述的一种电梯导轨用垂直度检测装置,其特征在于,所述调节螺母(104)的外侧安装有若干转把(105),若干所述转把(105)之间等间距分布。

7.根据权利要求1所述的一种电梯导轨用垂直度检测装置,其特征在于,所述固定板(102)的另一侧设有防滑纹理。
