专利号: 2023234997677
申请人: 佛山市臻威机械设备有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

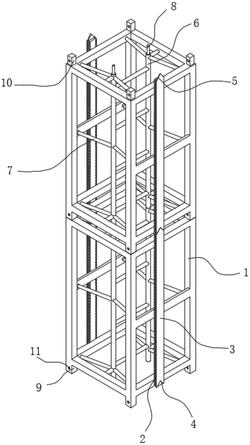

1.一种施工升降机导轨架,包括标准节框架(1),所述标准节框架(1)的两侧面均固定连接有双排齿条(2),其特征在于:所述双排齿条(2)远离标准节框架(1)的一侧面固定连接有齿条护板(3),所述齿条护板(3)的宽度与双排齿条(2)的宽度相适配,所述齿条护板(3)的长度与双排齿条(2)的长度相适配,所述齿条护板(3)的一端开设有V形槽口(4),所述齿条护板(3)的另一端固定连接有V形齿板(5),所述V形槽口(4)的位置与V形齿板(5)的位置相对应,所述V形槽口(4)内壁的尺寸与V形齿板(5)的尺寸相适配,上下两节所述标准节框架(1)拼接后上节所述标准节框架(1)上的V形槽口(4)与下节标准节框架(1)上的V形齿板(5)对插拼接。

2.根据权利要求1所述的一种施工升降机导轨架,其特征在于:所述标准节框架(1)顶面的四角均固定连接有对接插头(10),所述标准节框架(1)底面的四角均固定连接有对接套筒(9),所述对接插头(10)与对接套筒(9)的中部均开设有固定孔(11),所述对接插头(10)与对接套筒(9)插接后固定孔(11)相互对应。

3.根据权利要求2所述的一种施工升降机导轨架,其特征在于:所述对接插头(10)外壁的尺寸与对接套筒(9)内壁的尺寸相适配,所述对接插头(10)的位置与对接套筒(9)内壁的位置相对应。

4.根据权利要求1所述的一种施工升降机导轨架,其特征在于:所述齿条护板(3)的宽度大于双排齿条(2)两侧齿槽底部的间距,所述齿条护板(3)中心处的位置与双排齿条(2)中心处的位置相对应。

5.根据权利要求1所述的一种施工升降机导轨架,其特征在于:所述标准节框架(1)内壁的中心处设置有爬梯(6),所述爬梯(6)的两侧分别固定连接有若干连接杆(7),若干所述连接杆(7)远离爬梯(6)的一端均与标准节框架(1)的内壁固定连接。

6.根据权利要求5所述的一种施工升降机导轨架,其特征在于:所述爬梯(6)的顶部的两侧均固定连接有对插柱(8),所述爬梯(6)底部的两侧均开设有对插孔(12),所述对插孔(12)的位置与对插柱(8)的位置相对应,所述对插孔(12)内壁的尺寸与对插柱(8)外壁的尺寸相适配,上下两节所述标准节框架(1)拼接后上节所述标准节框架(1)内爬梯(6)底部的对插孔(12)与下节标准节框架(1)内爬梯(6)顶部的对插柱(8)插接。
