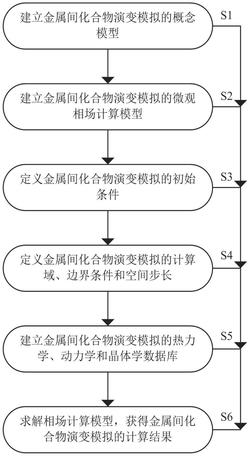

1.一种异质金属固相焊界面金属间化合物演变相场模拟方法，其特征在于，包括如下步骤：

S1、建立金属间化合物演变模拟的概念模型；

S2、建立金属间化合物演变模拟的微观相场计算模型；

S3、定义金属间化合物演变模拟的初始条件；

S4、定义金属间化合物演变模拟的计算域、边界条件和空间步长；

S5、建立金属间化合物演变模拟的热力学、动力学和晶体学数据库；

S6、求解相场计算模型，获得金属间化合物演变模拟的计算结果。

2.根据权利要求1所述异质金属固相焊界面金属间化合物演变相场模拟方法，其特征在于，步骤S1中，所述概念模型包括：异种金属固相焊接中，异种金属分别为A和B，界面上包括金属固溶体A、金属固溶体B、金属间化合物Ax1By1和金属间化合物Ax2By2四种相，且金属固溶体A、B与金属间化合物Ax1By1、Ax2By2之间为相界面；

金属间化合物Ax1By1、Ax2By2形核之后长大，在界面上随机位置以随机大小和随机取向形核，并且金属间化合物Ax1By1、Ax2By2的厚度和宽度设定为2‑4个空间步长。

3.根据权利要求2所述异质金属固相焊界面金属间化合物演变相场模拟方法，其特征在于，步骤S1中，所述概念模型还包括：金属固溶体在紧密接触的界面位置，经过原子互扩散之后局部溶质浓度达到过饱和溶解度，自发向自由能更低的金属间化合物相转变，此时金属固溶体A被金属间化合物Ax1By1取代，金属固溶体B被金属间化合物Ax2By2取代，随着金属间化合物晶粒长大，晶界能自发逐渐降低。

4.根据权利要求3所述异质金属固相焊界面金属间化合物演变相场模拟方法，其特征在于，步骤S2中，所述微观相场计算模型包括：先定义一个非守恒的连续场变量，用来识别不同的相或晶粒，相场模型用相场变量φi(x,t)(i＝1,2...,101)表示系统中金属间化合物相及其空间分布，其中φi＝1为A基体金属，φi(x,t)＝1(2<＝i<100)为IMC，φn＝1(n＝101)为B基体金属，每个相场空间都被平均分布一个独立的φi(x,t)(i＝1,2...,n)，并由 对每个相场空间进行约束；

为了描述金属间化合物的随机晶体取向，定义金属间化合物Ax1By1的晶体取向为2‑50随机数，定义金属间化合物Ax2By2的晶体取向为51‑100随机数；定义金属固溶体A的晶体取向为1，定义金属固溶体B的晶体取向为101；在计算时，保持金属固溶体A和金属固溶体B的晶体取向不变，并认为金属间化合物具有随机晶体取向，忽略金属间化合物择优取向对演变动力学的影响。

5.根据权利要求4所述异质金属固相焊界面金属间化合物演变相场模拟方法，其特征在于，步骤S2中，所述微观相场计算模型还包括：模拟系统总能量遵循Cahn‑Hilliard方程：系统自由能量密度为：

式中，i，j表示相场变量，i，j＝1‑101，V表示合金的体积，εij为梯度能量系数，与形成界面或晶界所涉及的能量有关，ωij表示两相或晶粒之间势垒的双势阱能垒高度；抛物线型双i

势阱仅在界面区定义，这保证了只在界面的有限区域计算相场随时间演变，f是第i相的化学自由能密度，它取决于相的元素组成ci；

相场随时间的演变遵循弛豫方程：式中，t为计算时间，χi为阶跃函数，如果φi>0，则χi＝1，否则χi＝0，它表示1、101或金属间化合物相占据计算域中的给定点；

共存相/晶粒的数量Np为：

相界面上求解自由能对相场变量的导数如下：式中，fc为自由能密度对原子浓度的导数；

相场对时间的导数φi,t为：

式中，i，j，k均表示相场变量，且i，j，k＝1‑101，拉普拉斯算子项为局部曲率对自由能的贡献，即考虑了吉布斯‑汤姆森效应；

梯度能量系数ε和两相或晶粒之间势垒的双势阱能垒高度ω表达式为：式中，ξ为界面的半宽，σij是不同相或晶粒之间的界面能；

界面迁移率Mij表达式为：

式中K的表达式为：

式中， 与 是溶质原子在i相和j相的平衡溶解度， 为积分变量；

Dij为Di与Dj中的最大值，Di与Dj分别为i相与j相的原子互扩散系数；

模拟系统原子扩散遵循质量守恒定律，扩散方程为：式中，Mc表示扩散性，c为原子浓度；

自由能对平衡溶解度的导数可以修正为：式中， 为第i相的自由能密度对第i相的原子浓度的导数， 考虑到满足Mc＝D/fcc，其中D是依赖于相场的扩散系数，fcc是自由能密度对原子浓度的二阶导数，单一相中的扩散系数认为是常数；

原子浓度随时间变化的扩散方程为：式中， 是二元函数自由能密度先对原子浓度c求导，再对相场φi求导的导数；

由于 代入上式得出：

对于以上相场控制方程和原子扩散控制方程，需要采用两套网格基于显式有限差分技术求解：第一套网格用于定义相场和溶质场分布空间，第二套网格的节点位于第一套网格节点的中点处，用于求解扩散通量；采用向前的欧拉方法求解相场和溶质场微分方程。

6.根据权利要5所述异质金属固相焊界面金属间化合物演变相场模拟方法，其特征在于，步骤S3中，所述初始条件包括：金属固溶体的初始溶质浓度，计算域的温度，等效塑性应变、应变率，以及焊接时间；

其中，界面处金属固溶体的原子扩散系数取决于计算域的温度，等效塑性应变，应变率。

7.根据权利要求6所述异质金属固相焊界面金属间化合物演变相场模拟方法，其特征在于，步骤S4中，所述计算域的长度和宽度为10‑1000μm，空间步长为0.1μm，所述边界条件为Neumann边界条件。

8.根据权利要求7所述异质金属固相焊界面金属间化合物演变相场模拟方法，其特征在于，步骤S5中，所述热力学数据库包括不同相平衡溶解度曲线、化学自由能fn以及梯度能系数ε和双势阱能垒高度ω；采用CALPHAD技术对体系中各个相进行热力学计算；对于金属固溶体和金属间化合物，单位摩尔体积的化学自由能密度均采用抛物线函数表达：i 2

fci＝ui(ci‑vi) +wi所述动力学数据库包括不同相的原子扩散系数Dn，界面迁移率Mn；

所述晶体学数据库包括界面能σ，以及晶体学各向异性系数。

9.根据权利要求8所述异质金属固相焊界面金属间化合物演变相场模拟方法，其特征在于，求解相场计算模型包括：采用相场计算有关的数据以及金属间化合物演变有关的数据，编制Matlab或者Fortran程序并进行数值计算。

10.根据权利要求9所述异质金属固相焊界面金属间化合物演变相场模拟方法，其特征在于，在获得金属间化合物演变模拟的计算结果之后，还包括对计算结果进行后处理；

优选地，所述后处理包括：输出一定焊接工艺体系中各相的自由能曲线、原子扩散系数、界面迁移系数的材料参数；获取异种金属固相焊界面微观组织形貌图片、溶质分布云图、金属间化合物层厚度以及转变分数随时间变化曲线、界面两侧的溶质浓度变化曲线；对比分析不同焊接工艺下的金属间化合物转变动力学规律、晶粒度和厚度。
