专利号: 2021108833742
申请人: 安阳师范学院
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种四向两维踝关节综合反应时的测量系统,包括了监控部分、防护装置、扰动部分、瞬发装置、测量平台,其特征在于:所述系统是对运动平衡全过程的整体测定;所述的扰动部分为换位组合式结构,通过安装位置变换组合为背屈/跖屈/内翻/外翻测量状态,所述的安装位置变换组合为扰动发生器和支承刀柱在扰动平台和支承平台之间的不同位置的安装组合;所述的瞬发装置为单点瞬发,配套安装于所述的扰动部分;所述的扰动部分为线性支承快速闪发扰动形式,放置于所述测量平台上;所述的测量平台水平安装于地板上;所述的防护装置安装于测量平台外侧;所述的扰动部分包括扰动发生器、扰动平台、支承刀柱、支承平台、踏板,所述的支承刀柱上部为刀口动心;所述的线性支承快速闪发扰动形式为:所述的扰动平台以平台刀口线性支承于两个线性分布的所述支承刀柱的刀口动心上,构成快速的闪发扰动;所述的支承刀柱支承在所述的支承平台上,所述的瞬发装置安装于所述支承平台上,所述的扰动发生器安装在所述扰动平台和所述支承平台上;扰动发生后所述扰动平台下平面与所述支承平台上平面构成的锐角为扰动角。

2.根据权利要求1所述的一种四向两维踝关节综合反应时的测量系统,其特征在于:所述的扰动部分、瞬发装置、测量平台均为两套。

3.根据权利要求1所述的一种四向两维踝关节综合反应时的测量系统,其特征在于:所述的扰动部分、瞬发装置、测量平台为一套,另侧为与所述扰动部分等高的站立平台。

4.根据权利要求1所述的一种四向两维踝关节综合反应时的测量系统,其特征在于:所述的瞬发装置采用电磁触发。

5.根据权利要求1所述的一种四向两维踝关节综合反应时的测量系统,其特征在于:所述的刀口动心到踏板体上表面距离为扰动距,改变平台刀口位置或增减垫片调整所述扰动距。

6.根据权利要求1所述的一种四向两维踝关节综合反应时的测量系统,其特征在于:所述的踏板上设有站立标识;所述的扰动角为10 15°。

~

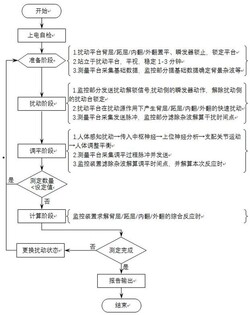

7.根据权利要求1‑6任一所述系统的四向两维踝关节综合反应时测量方法,其特征在于所述方法为对运动平衡全过程的整体测定,包括如下步骤:步骤一 系统上电自检,所述扰动部分的扰动发生器、支承刀柱和瞬发装置经安装位置组合构成背屈/跖屈或内翻/外翻测量状态;

步骤二 准备阶段,所述扰动平台置平、锁定,被测人员两脚分开站立于两个扰动平台上,平视,稳定1‑3分钟,经所述测量平台采集基础数据,所述的监控部分据基础数据确定背景杂波;

步骤三 扰动阶段,所述的监控部分发送解锁信号至扰动侧的瞬发器,所述扰动侧的瞬发器动作,解除扰动侧扰动平台的锁定;所述扰动侧的扰动平台在扰动源作用下产生背屈/跖屈/内翻/外翻的快速扰动;所述的测量平台采集发送脉冲,所述监控部分滤除杂波解算干扰时间点;

步骤四 调平阶段,被测量人员人体感知扰动、经传入中枢神经、再由上位神经分析直至支配关节运动最终完成人体平衡调整,所述的测量平台对应采集调平过程产生的脉冲并发送,所述的监控部分滤除杂波解算调平时间点,以所述的调平时间点与干扰时间点之差计算本次反应时;

步骤五 判断测量次数,小于系统设定,返回步骤二;否则,进入下一步;

步骤六 计算阶段,所述的监控部分通过均值消差求解背屈/跖屈/内翻/外翻的综合反应时;

步骤七 判断测定完成情况,没有完成则更换扰动状态,完成就进行下一步;

步骤八 报告输出,所述的监控部分对测量数据进行整理形成报告。

8.根据权利要求7所述的一种四向两维踝关节综合反应时测量方法,其特征在于:双脚分别站立在A侧和B侧两套所述的扰动平台上,双手置于腰间,其中一块所述A侧扰动平台对踝关节施加背屈/跖屈/内翻/外翻的扰动,另一块所述B侧扰动平台保持水平状态,计算扰动引起的所述A侧测量平台的脉冲峰值时间点与测量者调整平衡反应引起的所述B侧测量平台的脉冲峰值时间点的时间差,即得踝关节双脚背屈、跖屈、内翻、外翻综合反应时。

9.根据权利要求7所述的一种四向两维踝关节综合反应时测量方法,其特征在于:单脚站立在一侧扰动平台上,另侧屈膝,双手置于腰间,该侧所述扰动平台对踝关节施加背屈/跖屈/内翻/外翻的扰动,计算扰动引起该侧所述的测量平台的脉冲峰值时间点与测量者调整平衡反应引起该侧所述的测量平台脉冲峰值时间点的时间差,即得踝关节单脚背屈、跖屈、内翻、外翻综合反应时。
