专利号: 2020230040174
申请人: 唐山海佳机械设备有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-30
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

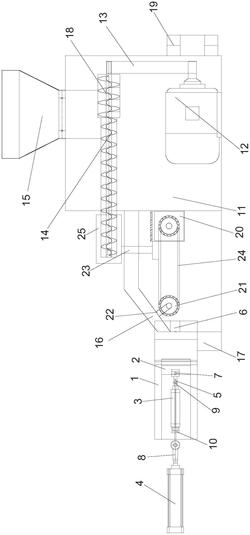

1.食用菌伺服或半伺服自动装袋封口一体机,包括封口机和装袋机,其特征在于:所述封口机的右部设置有封口板(1),所述封口板(1)的中部的前端设置有夹板(2),所述封口板(1)与夹板(2)呈轴动连接,所述封口板(1)的前部的左部设置有顶杆(5),所述封口板(1)的前部的中部设置有滑道槽(7),所述封口板(1)的右部的前端设置有封口模块(6),所述顶杆(5)的左端设置有第二套头(8),所述第二套头(8)的左端设置有第二气缸(4),所述夹板(2)的左部设置有第一套头(9),所述第一套头(9)与夹板(2)呈轴动连接,所述第一套头的左端设置有第一气缸(3),所述第一气缸(3)的左部设置有固定块(10),所述固定块(10)与第一气缸(3)呈轴动连接;

所述装袋机的右部的底部设置有壳体(11),所述壳体(11)的内部设置有壳体腔,所述壳体腔的底端设置有电机(12),所述壳体腔的顶部设置有第一螺旋轴(18),所述第一螺旋轴(18)的左端设置有第二螺旋轴(14),所述第二螺旋轴(14)于壳体(11)的左端的顶部穿过至壳体(11)腔的右部,所述第一螺旋轴(18)的右部和电机(12)的右部通过皮带(13)连接,所述壳体(11)的右端的底部设置有风机(19),所述壳体(11)的左端的中部伺服电机组合(20),所述壳体(11)的顶端设置有进料口(15),所述壳体(11)的左端设置有滑板(16),所述滑板(16)的左部的底端设置有固定柱(22),所述固定柱(22)的底端设置有链轮(21),所述链轮(21)和伺服电机组合之间设置有链条(24),所述链条(24)的后端设置有支撑柱(23),所述支撑柱(23)的顶端设置抱桶(25),所述封口板(1)的前端的底端设置有直抱桶(17)。

2.根据权利要求1所述的食用菌伺服或半伺服自动装袋封口一体机,其特征在于:所述第一螺旋轴(18)的直径大于第二螺旋轴(14)的直径。

3.根据权利要求1所述的食用菌伺服或半伺服自动装袋封口一体机,其特征在于:所述第一螺旋轴(18)和第二螺旋轴(14)的轴承座加油封密封。

4.根据权利要求1所述的食用菌伺服或半伺服自动装袋封口一体机,其特征在于:所述滑道槽(7)的内部安装有U型铝钉。

5.根据权利要求1所述的食用菌伺服或半伺服自动装袋封口一体机,其特征在于:所述封口模块(6)的左端的中部设置为曲面。

6.根据权利要求1所述的食用菌伺服或半伺服自动装袋封口一体机,其特征在于:所述顶杆(5)的右端设置为曲面。

7.根据权利要求1所述的食用菌伺服或半伺服自动装袋封口一体机,其特征在于:所述顶杆(5)的右端设置的曲面和封口模块(6)的左端的中部设置的曲面对合。

8.根据权利要求1所述的食用菌伺服或半伺服自动装袋封口一体机,其特征在于:所述顶杆(5)的材质为工具钢。

9.根据权利要求1所述的食用菌伺服或半伺服自动装袋封口一体机,其特征在于:所述电机(12)采用风机(19)风冷。

10.根据权利要求1所述的食用菌伺服或半伺服自动装袋封口一体机,其特征在于:所述第二气缸(4)直接驱动顶杆(5)进行封口。
