专利号: 2020218540861
申请人: 江苏澳联科技开发有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-06-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

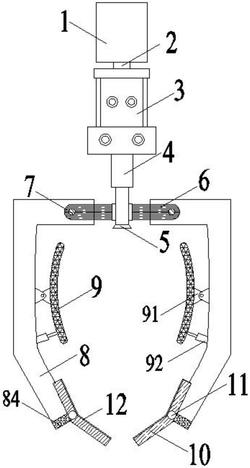

1.一种机器人双爪夹持装置,其特征在于:包括驱动机构(1),与驱动机构(1)相连的连接轴(2),设置于连接轴(2)下方的连接座(3),安装于连接座(3)下方的气动伸缩杆(4),固定设置于气动伸缩杆(4)左右两侧的导杆(6),用于夹持的夹持手臂(8),活动连接导杆(6)与夹持手臂(8)的连接杆(7),设置于夹持手臂(8)末端的抓手(10),设置于夹持手臂(8)之间的弧形托块(9);

所述夹持手臂(8)有2个,所述2个夹持手臂(8)左右对称设置;

所述夹持手臂(8)为三层结构,所述夹持手臂(8)包括第一支撑臂(81),第二支撑臂(82),第三支撑臂(83);所述夹持手臂(8)底部设置有压力传感器(84)。

2.根据权利要求1所述的机器人双爪夹持装置,其特征在于:所述驱动机构(1)为气缸;

所述连接座(3)内部设置有控制器;所述导杆(6)与气动伸缩杆(4)垂直设置。

3.根据权利要求1所述的机器人双爪夹持装置,其特征在于:所述气动伸缩杆(4)底部安装有吸盘(5)。

4.根据权利要求1所述的机器人双爪夹持装置,其特征在于:所述第二支撑臂(82)长度小于第一支撑臂(81)和第三支撑臂(83)。

5.根据权利要求1所述的机器人双爪夹持装置,其特征在于:所述连接杆(7)依次穿过第一支撑臂(81)的顶端,第二支撑臂(82)的顶端,第三支撑臂(83)的顶端;所述第一支撑臂(81),第二支撑臂(82),第三支撑臂(83)通过连接杆(7)与导杆(6)活动连接。

6.根据权利要求1所述的机器人双爪夹持装置,其特征在于:所述弧形托块(9)有2个,所述2个弧形托块(9)对称设置;

所述弧形托块(9)后端中间位置设置有连接机构(91),所述弧形托块(9)后端下方位置设置推杆(92);

所述连接机构(91)一端与弧形托块(9)相连,另一端固定设置于第二支撑臂(82)中间位置;所述推杆(92)一端与弧形托块(9)相连,另一端固定设置于第二支撑臂(82)下方位置。

7.根据权利要求1所述的机器人双爪夹持装置,其特征在于:所述抓手(10)中间设置有连杆(11),所述抓手(10)通过连杆(11)活动设置于夹持手臂(8)末端;所述连杆(11)依次穿过抓手(10),第一支撑臂(81)的末端,第三支撑臂(83)的末端。

8.根据权利要求1所述的机器人双爪夹持装置,其特征在于:所述抓手(10)后端设置有凹槽,所述凹槽与第一支撑臂(81)和第三支撑臂(83)宽度一致;所述抓手(10)表面设置有橡胶垫(12)。
