专利号: 2020114802662
申请人: 巫溪县琼海农业有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

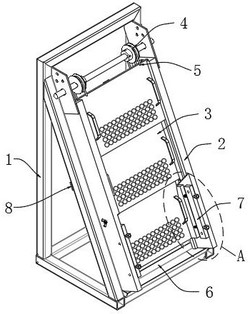

1.一种铁皮石斛无土栽培架,其特征在于:包括种植架(1)、侧板(2)、种植板(3)和牵拉机构;所述侧板(2)有两个,两个所述侧板(2)对称地设置于种植架(1)两侧;所述种植板(3)以可滑动的方式夹设于两侧板(2)之间,所述种植板(3)表面下部粘贴有无土栽培陶粒(31),所述种植板(3)表面上部设有弹性扎带(32);所述侧板(2)内侧由里向外依次间隔设有第一滑槽(21)、第二滑槽(22)和第三滑槽(23),所述第一滑槽(21)、第二滑槽(22)和第三滑槽(23)相互平行并沿所述侧板(2)长度方向延伸,所述种植板(3)包括第一种植板(301)、第二种植板(302)和第三种植板(303),所述第一种植板(301)与第一滑槽(21)滑动连接,所述第三种植板(303)与第三滑槽(23)滑动连接,所述第二种植板(302)嵌入第二滑槽(22);

所述牵拉机构包括转轮(4)和拉绳(5),所述转轮(4)与种植架(1)顶端转动连接,所述拉绳(5)一端与第一种植板(301)连接,所述拉绳(5)另一端绕过转轮(4)后与第三种植板(303)连接,以便于通过下拉所述第一种植板(301)使第三种植板(303)上移,以使得所述第一种植板(301)、第二种植板(302)和第三种植板(303)呈鱼鳞状排布;

所述侧板(2)底端内侧还设有压紧机构(7),所述压紧机构(7)包括固定块(71)、活动块(72)、滑杆(73)、高度调节螺母(74)和弹簧(75);所述固定块(71)与侧板(2)底端内侧固定连接,所述固定块(71)朝向种植板(3)一侧设有活动块(72),所述活动块(72)朝向固定块(71)一侧设有滑杆(73),所述滑杆(73)贯穿固定块(71)后与高度调节螺母(74)螺纹连接,以便于通过调节所述高度调节螺母(74)的旋进深度以改变活动块(72)与固定块(71)的最大间距;所述活动块(72)与固定块(71)之间夹设所述弹簧(75),所述弹簧(75)套设在滑杆(73)外侧;当所述第一种植板(301)下拉至侧板(2)底端时,所述活动块(72)底面与第一种植板(301)顶面抵接,且所述弹簧(75)处于压缩状态;

所述侧板(2)底端还设有第一限位槽(25),所述第一限位槽(25)与第一滑槽(21)连通,且所述第一限位槽(25)位于第一滑槽(21)远离第二滑槽(22)一侧,当所述第一种植板(301)下拉至侧板(2)底部时,所述压紧机构(7)将第一种植板(301)压入第一限位槽(25)内;

还包括锁止机构(8),所述锁止机构(8)包括安装底板(81)、转动板(82)、扭簧(83)、第一触头(84)和第二触头(85),所述安装底板(81)与种植架(1)腰部连接,所述转动板(82)与安装底板(81)铰接,且所述转动板(82)位于安装底板(81)朝向种植板(3)一侧,所述转动板(82)与安装底板(81)铰接处设有扭簧(83),所述扭簧(83)一端与转动板(82)底面抵接,所述扭簧(83)另一端与安装底板(81)顶面抵接;所述转动板(82)顶端设有第一触头(84),所述转动板(82)底端设有第二触头(85);所述种植板(3)底面设有第二限位槽(34);当所述压紧机构(7)将第一种植板(301)压入第一限位槽(25)内时,所述第一种植板(301)与第二触头(85)抵接并同步下压第二触头(85),所述第一触头(84)上移以嵌入所述第三种植板(303)的第二限位槽(34)内。

2.根据权利要求1所述的一种铁皮石斛无土栽培架,其特征在于:所述活动块(72)朝向转轮(4)一端设有楔形口,以便于下拉所述第一种植板(301)时,所述第一种植板(301)与所述楔形口抵接后滑入活动块(72)底部,并使所述活动块(72)朝向固定块(71)一侧移动以压缩所述弹簧(75)。

3.根据权利要求1所述的一种铁皮石斛无土栽培架,其特征在于:所述侧板(2)上设有限位孔(24),所述限位孔(24)与第二滑槽(22)连通,所述限位孔(24)内螺纹连接有限位螺杆(26),所述限位螺杆(26)与第二种植板(302)底端抵接。

4.根据权利要求1‑3任一项所述的一种铁皮石斛无土栽培架,其特征在于:所述种植架(1)顶端还设有喷淋管(9),所述喷淋管(9)的喷淋口(91)朝向种植板(3)表面。

5.根据权利要求4所述的一种铁皮石斛无土栽培架,其特征在于:所述种植架(1)底端设有回收槽(6)。

6.根据权利要求5所述的一种铁皮石斛无土栽培架,其特征在于:所述种植板(3)中部向种植架(1)一侧凹陷成拱形,所述种植板(3)两侧拱脚与侧板(2)连接。

7.如权利要求1‑6任一项所述的一种铁皮石斛无土栽培架的栽培方法,其特征在于,包括如下步骤:

上移第一种植板(301)以使拉绳(5)松弛,第三种植板(303)在重力作用下自然下滑,将铁皮石斛幼苗绑扎在第三种植板(303)上;

下拉第一种植板(301),以使第一种植板(301)、第二种植板(302)和第三种植板(303)呈鱼鳞状排布,之后在第一种植板(301)及第二种植板(302)上绑扎铁皮石斛幼苗;

适时对第三种植板(303)喷淋营养液。
