专利号: 2022110000002
申请人: 梁重坚
专利类型:发明专利
专利状态:授权未缴费
更新日期:2024-11-28
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

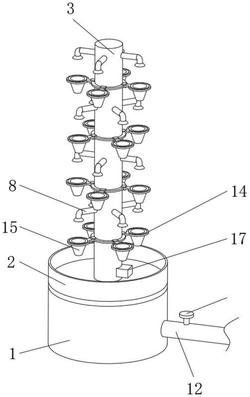

1.一种铁皮石斛栽培装置,其特征在于:包括底座(1)、底座(1)上的旋转支撑机构、底座(1)内的驱动机构、供水机构、旋转支撑机构上的栽培机构和液位器(17),所述底座(1)上开设有滑槽(101),所述底座(1)上设置有旋转支撑机构;

所述旋转支撑机构包括储水箱(2)和支撑主干(3),所述储水箱(2)设置于底座(1)上,所述储水箱(2)底部开设有与滑槽(101)配合使用的滑块(201),所述储水箱(2)上设置有支撑主干(3),所述支撑主干(3)上均匀开设有开孔(301)和安装块(302);

所述驱动机构包括从动齿轮(4)、电机(5)和主动齿轮(6),所述从动齿轮(4)安装于支撑主干(3)的底部,所述从动齿轮(4)与主动齿轮(6)相啮合,所述主动齿轮(6)上连接有电机(5);

所述供水机构包括供水主管道(7)、分流支管道(8)、喷头(9)、旋转接头(10)、三通管(11)、进水管(12)和阀门(13),所述供水主管道(7)嵌入设置于支撑主干(3)的内部,所述供水主管道(7)上均匀设置有分流支管道(8),所述分流支管道(8)底端设置有朝下的喷头(9),所述供水主管道(7)底部连接有旋转接头(10),所述旋转接头(10)另一端连接有三通管(11),所述三通管(11)上连接有进水管(12),所述进水管(12)上安装有阀门(13);

所述栽培机构包括安装架(14)、栽培盆(15)和滤水器(16),所述安装架(14)包括夹持板(1401)、限位框(1402)和限位槽(1403),所述安装架(14)通过夹持板(1401)安装在安装块(302)上,所述限位框(1402)上开设有限位槽(1403),所述安装架(14)上设置有栽培盆(15),所述栽培盆(15)的顶面边缘处开设有与限位槽(1403)相适配的限位块(1501),所述栽培盆(15)的底面开设有过滤孔(1502),所述过滤孔(1502)上方设置有滤水器(16);

所述储水箱(2)内设置有液位器(17)。

2.根据权利要求1所述的一种铁皮石斛栽培装置,其特征在于:所述分流支管道(8)与供水主管道(7)相垂直,且分流支管道(8)贯穿于开孔(301)。

3.根据权利要求1所述的一种铁皮石斛栽培装置,其特征在于:所述喷头(9)位于栽培盆(15)的正上方。

4.根据权利要求1所述的一种铁皮石斛栽培装置,其特征在于:所述从动齿轮(4)与旋转接头(10)相连接,且旋转接头(10)通过驱动机构的驱动在三通管(11)上转动。

5.根据权利要求1所述的一种铁皮石斛栽培装置,其特征在于:所述夹持板(1401)与安装块(302)相铰接。

6.根据权利要求1所述的一种铁皮石斛栽培装置,其特征在于:所述进水管(12)与水泵相连接。
